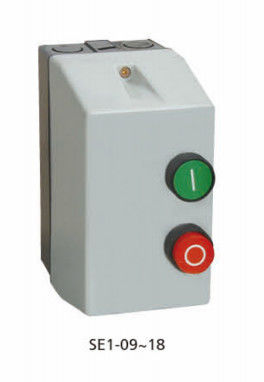

9A 12 AC van de Ampère18a Magnetische Aanzet Schakelaardrukknoppen SE1-09~18
Toepassing:
SE1 wordt de reeks magnetische aanzet hoofdzakelijk gebruikt in de kring van AC 50 Herz of 60 Herz, schatte isolatie van 440V, en de geschatte stroom tot 95A, is van toepassing om electromotor en het parkeren te beginnen
Technische gegevens:
| Model | Het geschatte werken huidig |
Capaciteit in drie stadia | Passend thermisch overbelastingsrelais | Huidige plaatsende waaier | ||
| 220V/230V | 380V/400V | 415V/440V | ||||
| SE1-09 | 9 | 2.2 | 4 | 4 | LR2-D1314 | 7~10 |
| SE1-12 | 12 | 3 | 5.5 | 5.5 | LR2-D1316 | 9~13 |
| SE1-18 | 18 | 4 | 7.5 | 9 | LR2-D1321 | 12~18 |
De thermische modelbeelden van het overbelastingsrelais zoals volgend:
