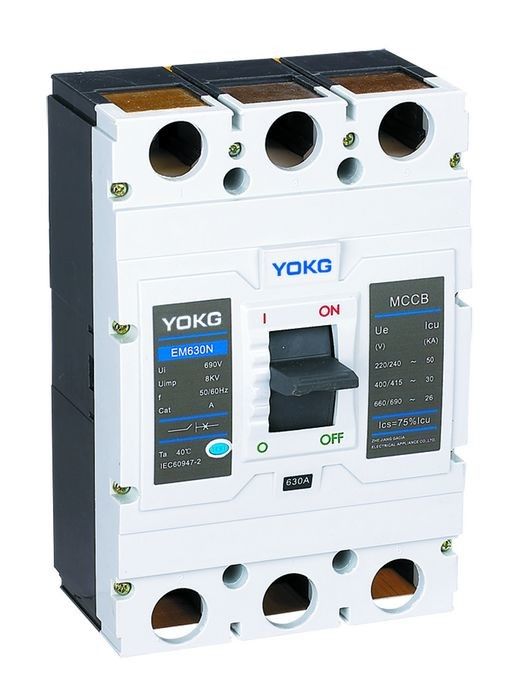

Gevormde Gevalstroomonderbreker EM630N 3P, de Verklaarde Fabriek van 4P KEMA Ce in Hoogte - kwaliteit
Toepassing:
Gevormde het gevalstroomonderbreker van ♦ EM wordt de reeks toegepast met met geschat het isoleren voltage 500V, schatte het werk voltage 690V in AC (50/60) Herz voorwaarde en gebruikte voor zeldzame uitwisseling. MCCB beschermt in overbelasting, kort:sluiten, en onder voltagesituatie om kringssysteem en machtsapparaat tegen schade te beschermen.
♦ MCCB kan in B, N, S, h-types volgens hun geschatte beperkte kort:sluiten brekende capaciteit worden verdeeld.
♦ MCCB is voordelig voor zijn compact lichaam, hoge brekende capaciteit, plotseling arccasting en superieure aseismatic functie.
♦ MCCB heeft functie van isolatie met zijn teken“
„
♦ Het product voldoet aan CEI 60947-2, GB14048.2
Normale installtionvoorwaarden:
♦ Hoogte boven overzees - niveau: ≤2000m
♦ Omringende middelgrote temperatuur: ≤+40℃, ≥5℃
♦ Het kan het effect van vochtige lucht en het effect van zoute mist, oliemist en mistbacteriën verdragen.
♦ In de plaats binnen midium zonder gevaar van explosie en zonder corrosie van metaaldoos, schade van isolatiegassen
en geleidend stof
♦ Geen schade van regen en sneeuw
♦ Verontreinigingsgraad: 3
Overhalenkenmerk:
| Het geschatte overhalen huidig (a) | E-magnetisch overhalen huidig (a) | Opmerkingen | V.N.-werkt 1.05In (koude) duur (h) |
V.N.-werkt 1.30In (heet) duur (h) |
| 10≤In≤63 | 10In x (1±20%) | Distributietype | ≥1 | ≤1 |
| 63≤In≤100 | 10In x (1±20%) | Distributietype | ≥2 | ≤2 |
| 100≤In≤800 | 5In x (1±20%) 10In x (1±20%) |
Distributietype | ≥2 | |
| 10≤In≤800 | 12In x (1±20%) | Motor-bescherming type | V.N.-werkt 1.0In (koude) duur (h) |
V.N.-werkt 1.20In (heet) duur (h) |
| ≥2 | ≤2 |
Specificaties:
| Polen | 3P, 4P | ||
| Elektrospecificatie | |||
| Geschat kaderniveau huidige Inm (A) |
630 |
||
| Geschat huidig (a) binnen | 400.500.630 | ||
| Geschat geïsoleerd voltage Ui (AC V) Ui | 690 | ||
| De geschatte impuls weerstaat voltage (v) Uimp | 8000 | ||
| Geschat het werk voltage Ue (AC V) | 400/415 | ||
| Type van het breken | N | S | H |
| Geschatte beperkte kort:sluiten brekende capaciteit Icu (Ka) | 35 | 50 | 65 |
| Geschatte het werk kort:sluiten brekende capaciteit Icu (Ka) | 35 | 37.5 | 52.5 |
| Isolatiefunctie | |||
| Levensduur Mechanische Standaardwaarde | 4000 | ||
| (O-C) Elektro Standaardwaarde | 1000 | ||
| Verbinding en Installatie | |||
| Beschermingsgraad Alle kanten | IP40 | ||
| Bedradingsterminal | IP20 | ||
| Telegraferende assemblage | Voorzijde/Achtergedeelte | ||
| Insteekassemblage | □ | ||
| Bedrading Trekken-uit assemblage | - | ||
| Het een boog vormen afstand (mm) | 0, ≤50 | ||
| Afmetingen (mm) L | 270 | ||
| W |
182 | 240 | |
| (W x H x L) H | 110 | ||
