SG6H 125 Ampère 4 het Spoorinstallatie van Pool MCB 3 Pool 63A 6KV 35mm DIN

100PCS
MOQ
Negotiable
Prijs
SG6H 125 Ampère 4 het Spoorinstallatie van Pool MCB 3 Pool 63A 6KV 35mm DIN
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Brekende capaciteit: 6KA
Polen: 1P, 2P, 3P, 4P
Geschatte Stroom: 63~125
Voltage: AC
Kromme: B, C, D
Geschatte frequentie: 50/60 Herz
Kleur: Witte bijlage, groen handvat
Hoog licht:

DIN-Spoor 125 ampère 4 pool mcb

,

MCB 3 Pool 63A 6KV

,

6KV DIN-Spoor mcb

Basis informatie
Plaats van herkomst: China
Merknaam: YOKG
Certificering: CE
Modelnummer: SG6H
Betalen & Verzenden Algemene voorwaarden
Levertijd: 15days of hangt bij het opdracht geven van tot QTYS af
Betalingscondities: L/C, D/P, T/T
Levering vermogen: 100000pcs per Maand
Productomschrijving

125A miniatuurstroomonderbreker SG6H 6KV 1pole 2P 3 polen 4 pool MCB



Toepassing:

♦ Kort:sluitenbescherming

♦ Isolatiefunctie

♦ Overbelastingsbescherming

♦ Aanwijzingsfunctie van contactpositie

♦ Steun 35mm DIN-Spoor installatie

♦ Steun het hoogste het inkomende en type van bodem uitgaande bedrading, of type van bodem inkomende en hoogste uitgaande bedrading

♦ Bekwaam om elektrotoebehoren te selecteren en verre aanwijzing van MCB-voorwaarde te bereiken; gesloten breken, en foutenoverhalen

♦ Bekwaam om elektrotoebehoren te selecteren en onder-voltage en overvoltagebescherming van MCB en verre shuntversie te realiseren

Specificaties:

Polen 1P, 2P, 3P, 4P
Elektrospecificatie
Geschatte stroom (A) In 63~125
Geschatte frequentie (Herz) 50/60
Geschat het werk voltage (V) Ue 1P: 230/400~, 2/3/4P: 400~
Geschat geïsoleerd voltage (V) Ui 500
De impuls weerstaat voltage (KV) Uimp 6
Icn geschatte van de kort:sluiten brekende capaciteit (Ka)



6

Onmiddellijk overhalentype B, C, D
Maximum het werk voltage Umax 440
Minimum het werk voltage Umin 12
Diëlektrisch testvoltage (kv) 2
Levensduur Mechanische standaardwaarde 1500 (In=63A, 80A, 100A) 1000 (In=125A)
(O-C) Elektro Standaardwaarde 8500 (In=63A, 80A, 100A) 7000 (In=125A)
Controle en aanwijzing:
Shuntversie (SHT) Facultatief
Undervoltageversie (UVT) Facultatief
Hulpcontact (AUX) Facultatief
Alarmcontact (alt) Facultatief
De indicator van de contactpositie Gebrek
Foutenaanwijzing Niets
Verbinding en installatie:
Omgevingstemperatuur (met dagelijkse average≤35℃) -5℃~+40℃
Beschermingsgraad Alle kanten IP40
Verbindingsterminal IP20
Draad (㎟) 50
Busbar (㎟) -
Steun Kabel
Verontreinigingsgraad 2
Referentietemperatuur voor het plaatsen van thermisch element (℃) 30
Opslagtemperatuur (℃) -25℃~+70℃
Het aanhalen torsie 3.5
Verbinding Bovenkant en Bodem
Afmetingen (mm) a (1P/2P/3P/4P) 26.9/53.8/80.7/107.6
SG6H 125 Ampère 4 het Spoorinstallatie van Pool MCB 3 Pool 63A 6KV 35mm DIN 0 B (1P/2P/3P/4P) 83/83/83/83
(WxHxL) c (1P/2P/3P/4P) 78.5/78.5/78.5/78.5

Productvoordelen:

1. Algemeen is mooi met gladde en vlotte lijn.

2. Gemakkelijk om met verschillende kleuren van verschillende specificaties te onderscheiden

3. Comfortabel om te werken

4. Kan de kort:sluiten brekende capaciteit producten 6KA zijn



Onmiddellijk overhalenkenmerk:

De stroomonderbreker SB6 wordt ontworpen voor bescherming van distributie en takkringen, die verschillende lading hebben;

♦ Kromme B-Het apparaat zou niet in 0,1 tweede bij stroom 3 binnen moeten werken; bij stroom zouden 5 binnen in minder dan 0.1S moeten werken

♦ Kromme C- Het apparaat zou niet in 0,1 tweede bij stroom 5 binnen moeten werken; bij stroom zouden 10 binnen in minder dan 0.1S moeten werken

♦ Kromme D- Het apparaat zou niet in 0,1 tweede bij stroom 10 binnen moeten werken; bij stroom zouden 20 binnen in minder dan 0.1S moeten werken





SG6H 125 Ampère 4 het Spoorinstallatie van Pool MCB 3 Pool 63A 6KV 35mm DIN 1



Te sterke intensiteit werkende kenmerken:

Nr. Geschatte stroom van versie (a) Begintoestand Teststroom Bepaalde tijd Te verkrijgen resultaat Opmerkingen
1 1~63 codestaat 1.13 binnen t ≤ 1h Niet-reis
2 1~63 op de vorige test 1.45 binnen t < 1h reis plaatsende stroom tot gespecificeerde waarde regelmatig in 5s
3 In ≤ 32 codestaat 2.55 binnen 1s <t <60s reis
In > 32 codestaat 2.55 binnen 1s <t <120s reis
4 1~63 codestaat 3 binnen t ≤0.1s Niet-reis B
1~63 codestaat 5 binnen t <0.1s reis B
1~63 codestaat 5 binnen t ≤0.1s Niet-reis C
1~63 codestaat 10 binnen t <0.1s reis C
1~63 codestaat 10 binnen t ≤0.1s Niet-reis D type
1~63 codestaat 20 binnen t <0.1s reis D type

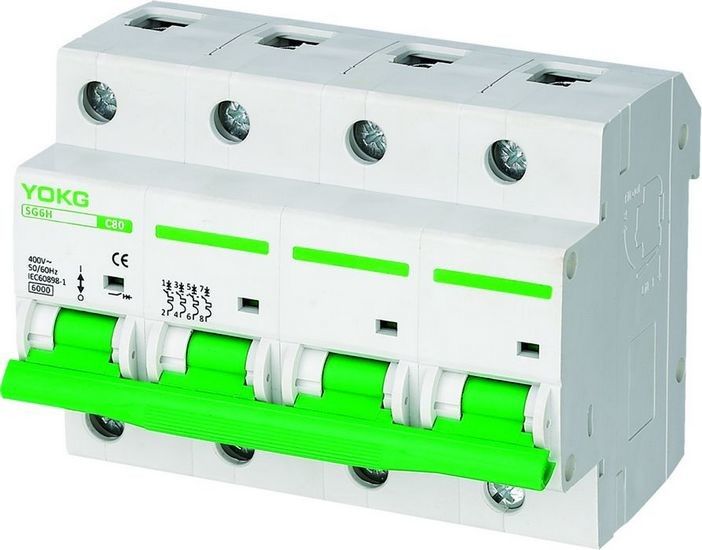

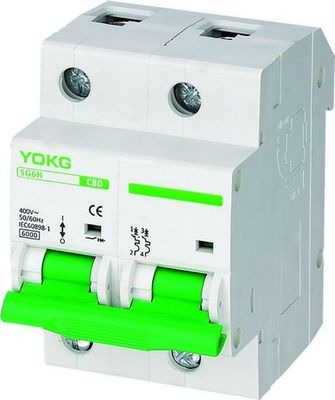

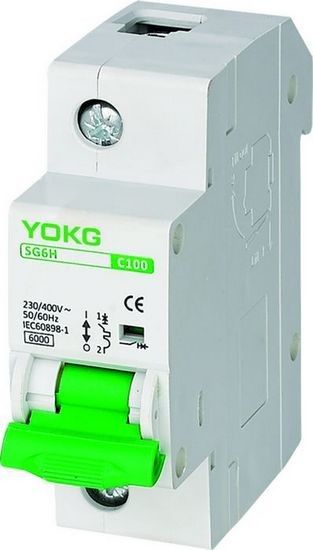

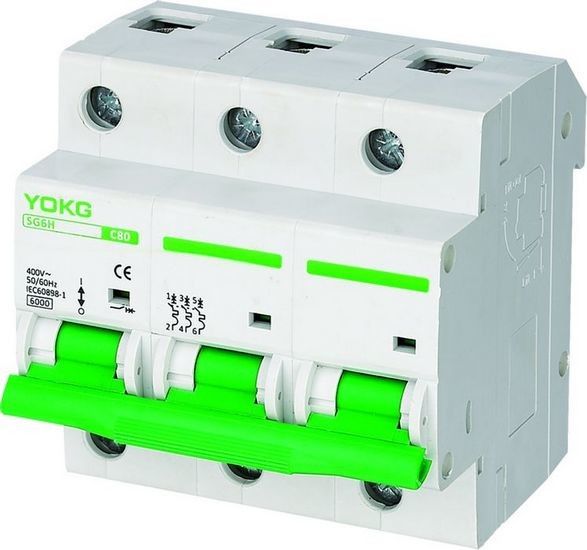

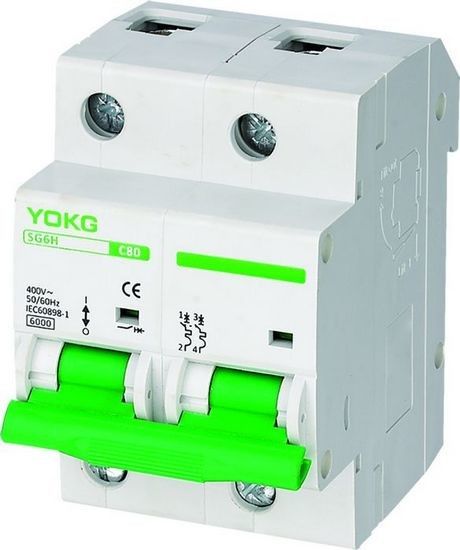

Het Aantal Polen:

SG6H 125 Ampère 4 het Spoorinstallatie van Pool MCB 3 Pool 63A 6KV 35mm DIN 2



Afmetingen:

SG6H 125 Ampère 4 het Spoorinstallatie van Pool MCB 3 Pool 63A 6KV 35mm DIN 3





SG6H 125 Ampère 4 het Spoorinstallatie van Pool MCB 3 Pool 63A 6KV 35mm DIN 4SG6H 125 Ampère 4 het Spoorinstallatie van Pool MCB 3 Pool 63A 6KV 35mm DIN 5SG6H 125 Ampère 4 het Spoorinstallatie van Pool MCB 3 Pool 63A 6KV 35mm DIN 6SG6H 125 Ampère 4 het Spoorinstallatie van Pool MCB 3 Pool 63A 6KV 35mm DIN 7
