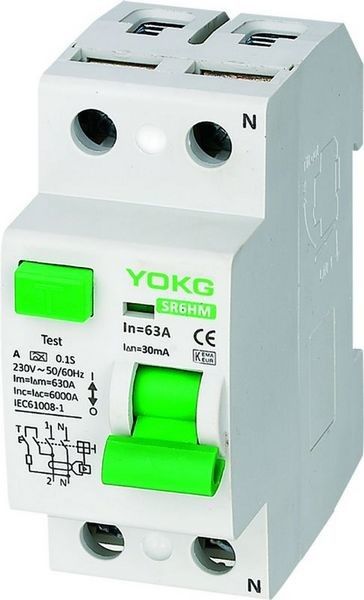

Elektromagnetische Lekkagebeschermer SR6HM RCCB 16-63A in 2P, 4 polen
Functie:
♦ Controle elektrische kringen
♦ Bescherm mensen tegen indirecte contacten en extra bescherming tegen directe contacten
♦ Bescherm installaties tegen brandgevaar toe te schrijven aan isolatiefouten
♦ De overblijvende huidige stroomonderbrekers worden gebruikt in huisvesting, tertiaire sector en de industrie
♦ Steun 35mm DIN-Spoor installatie
Selectie:
♦ Opspoorbare golfvorm
♦ AC type
RCCB die het overhalen voor overblijvende sinusoïdale plotseling toegepaste wisselstroom wordt verzekerd, hetzij of langzaam toenemend, Symbool
♦ Een type
RCCB waarvoor het overhalen voor overblijvende sinusoïdale plotseling toegepaste wisselstroom en overblijvende pulserende gelijkstromen verzekerde, hetzij of vertragend het toenemen, Symbool
Overhalengevoeligheid:
♦ 30 mA--extra bescherming tegen direct contact
♦ 100mA--gecoördineerd met het aardesysteem volgens de formule In<50/R, om bescherming tegen indirecte contacten te bieden
♦ 300mA, bescherming tegen indirecte contacten, ook wij brandgevaar
Overhalentijd:
♦ Onmiddellijk
Het verzekert onmiddellijk overhalen (zonder time-delay)
♦ Korte tijdvertraging
Het verzekert om het even welk overhalen minstens 10ms
♦ Selectief
Het verzekert totaal onderscheid met een niet-selectieve stroomafwaarts geplaatste RCD
Verbindingsdiagram:
Het diagram van distributielijn:
Apparaat:
Specificaties:
| Polen | 2P, 4P |
| Elektrospecificatie | |
| Geschat huidig (a) binnen | 16-63A |
| Geschat het werk voltage (v) Ue | 2P: 230, 4P: 400 |
| Geschat geïsoleerd voltage (v) Ui | 500 |
| De impuls weerstaat voltage (kV) Uimp | 6 |
| Geschatte kortsluiting brekende capaciteit (Ka) Inc/In△ | 6 |
| Geschatte overblijvende stroom (mA) In△ | 10,30,100,300 |
| Geschat residu makende en brekende capaciteit (a) Im△ | 500 (≤50A), 630 (63A) |
| overblijvend huidig werkend type | AC, A |
| overblijvend huidig beschermingstype | Elektromagnetisch |
| Diëlektrisch testvoltage (kV) | 2.5 |
| Levensduur Mechanische Standaardwaarde | 4000 |
| (O-C) Elektro Standaardwaarde | 2000 |
| Controle en aanwijzing | |
| Shuntversie (SHT) | NIETS |
| Undervoltageversie (UVT) | NIETS |
| Hulpcontact (AUX) | NIETS |
| De indicator van de contactpositie | NIETS |
| Foutenaanwijzing | GEBREK |
| Verbinding en Installatie | |
| Omgevingstemperatuur (met dagelijks gemiddelde ≤35℃) | -5℃ ~ +40℃ |
| Beschermingsgraad Alle kanten | IP40 |
| verbindingsterminal | IP20 |
| Draad (m㎡) | 16 |
| Busbar (m㎡) | 25 |
| Steun | Kabel/Busbar |
| Referentietemperatuur voor het plaatsen van thermisch element | 30 |
| Verontreinigingsgraad | 2 |
| Opslagtemperatuur (℃) | -25℃ ~ +70℃ |
| Verbinding | Bovenkant en Bodem |
| Afmetingen (mm) a (2P/4P) | 35/70 |
| B (2P/4P) | 81/81 |
| c (2P/4P) | 77.5/77.5 |
