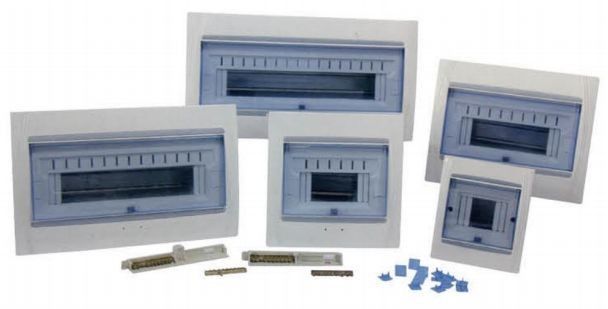

Sn-Reeksfabriek 32 Opgezette Type van Maniermcb het Elektrodb Distributie Doos
Algemeen:
Sn-reeks van luxedoos is verdeeld in twee soorten verborgen opgezet type en open mouted type. Het is met plastic paneel en ijzerbodem. Twee terminals (grondverbinding en nul verbinding) in de doos zijn gemakkelijk voor de en gebruiker die telegraferen verpletteren. Dit product is van toepassing op de modulaire eindkring met AC van 50 Herz, nominale spanningen van 220V en 380V.
Verborgen opgezet:
| Model | Afmetingen | ||
| L (mm) | W (mm) | H (mm) | |
| Sn-2-4RA | 137 | 161 | 82 |
| Sn-4-6RA | 208 | 208 | 95 |
| Sn-7-9RA | 261 | 208 | 95 |
| Sn-10-13RA | 334 | 208 | 95 |
| Sn-14-16RA | 390 | 208 | 95 |
| Sn-20-26RA | 334 | 416 | 95 |
| Sn-28-32RA | 390 | 416 | 95 |
Opend zette op:
| Model | Afmetingen | ||
| L (mm) | W (mm) | H (mm) | |
| Sn-2-4MA | 137 | 161 | 82 |
| Sn-4-6MA | 208 | 208 | 95 |
| Sn-7-9MA | 261 | 208 | 95 |
| Sn-10-13MA | 334 | 208 | 95 |
| Sn-14-16MA | 390 | 208 | 95 |
| Sn-20-26MA | 334 | 416 | 95 |
| Sn-28-32MA | 390 | 416 | 95 |
Modelbeschrijving:
Eigenschappen:
♦ Ontwerp van super--grote en duidelijke lichtgevende bars, zacht en elegant overzicht.
♦ De vermenselijkte schakelschemasymbolen, prited vertoning van controlestroomonderbreker, duidelijk en elegant.
♦ Heeft de gids-spoor schoen palte om gat, kan het aan ragulate de dekking van distributiedoos in niveaupositie.
