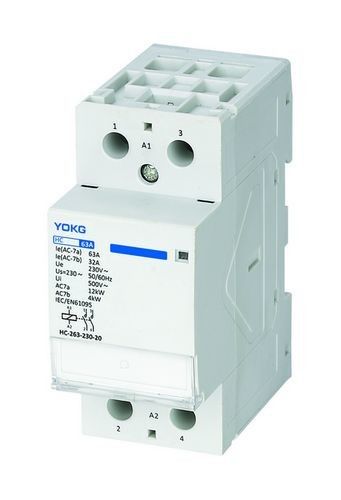

tweefasen Miniatuur de Schakelaar63amp Elektrische Schakelaars van 1NO 1NC
Toepassing:
HC zijn de elektrische schakelaars van het reekshuishouden geschikt voor het controleren huishoudapparaten & gelijkaardige gebruik wordt de lage micro-lading die, ook huishoudenmotoren controleren die, de waarvan controlerende macht zal worden verminderd laden, de producten gebruikt voor familie, hotel, apratmentenz. plaatsen, en het kan gerealiseerde automatische functie zijn.
Model en Definitie:
Voorwaarden en Installatievoorwaarde:
♦ De omringende luchttemperatuur: -5~+40℃, Gemiddelde niet meer dan +35℃ binnen 24 uren.
♦ Hoogte (m): Om 2000 meters niet te overschrijden
♦ Atmosferische voorwaarden: Wanneer de hoogste temperatuur +40℃ is, zou de lucht relatieve vochtigheid niet hoger moeten zijn dan 50%. De hogere relatieve vochtigheid zou bij de lagere temperatuur moeten worden toegestaan, bijvoorbeeld, 90%-vochtigheid wanneer 20 ℃. De speciale maatregelen zouden moeten worden getroffen wanneer de gecondenseerde dauw nu en dan wegens temperatuurveranderingen gebeurt.
♦ Verontreinigingsgraad: Klasse 2
♦ Installatiecategorie: II
♦ Steun: Op DIN-installatie van het spoorth35-7.5 de opzettende spoor
♦ Beschermingsgraad: IP20
Algemeen:
Elektrische classificatie: tot 25A, 40A, 63A, 100A Gebruikscategorie: Ac-1, AC-7a, AC-7b
Norm: IEC/EN 61095 Het elektroleven 100.000, het Mechanische leven 1.000.000
Hc-225/hc-240/hc-263: Ue=230V~ Hc-425/hc-440/hc-463: Ue=400V~
Verrichtingswaaier:
De schakelaar zal bij om het even welke waarde binnen tussen 85% betrouwbaar ons en 110%Us trekken. 110% ons zijn de maximumwaarde en 85%Us is de manimumwaarde.
De schakelaar zal bevrijden en zal tussen 75% ons en 20% ons volledig breken. 20% ons zijn de maximumwaarde en 75%Us is de minimumwaarde.
Benoemde verrichtingsprestaties:
| Makende en brekende voorwaarde | ||||||
| Gebruikscategorie | Ic/Ie | Ur/Ue | cos. Φ | het maken van tijd (a) s |
intervaltijd s |
verrichtingscyclus tijden |
| AC-7a | 1.0 | 1.05 | 0,80 | 0,05 | 10 | 30 000 |
| AC-7b | (c) | (b) | 0,45 | 0,05 | 10 | 30 000 |
| (a) als het contact volledig alvorens opnieuw te breken, de makende tijd wordt toegestaan minder dan 0.05s heeft gesloten. (b) voor het maken van opertion Ur/Ue=1.0, voor het breken van verrichting Ur/Ue=0.17 (c) voor het maken van verrichting Ic/Ie=6.0, voor het breken van verrichting Ic/Ie=1.0 |
||||||
Makende en brekende Capaciteit:
| Makende en brekende voorwaarde | ||||||
| Gebruikscategorie | Ic/Ie | Ur/Ue | cos. Φ | het maken van tijd (a) s |
intervaltijd s |
verrichtingscyclus tijden |
| AC-7a | 1.5 | 1.05 | 0,80 | 0,05 | 10 | 50 |
| AC-7b | 8 | 1.05 | 0,45 | 0,05 | 10 | 50 |
Het mechanische leven:
Het mechanische leven: 1 miljoen keer, zijn de verrichtingscycli per uur 300 keer.
Het elektroleven:
Het elektroleven: 100.000 keer, zijn de maximumverrichtingscycli per dag 100 keer.
Producten:

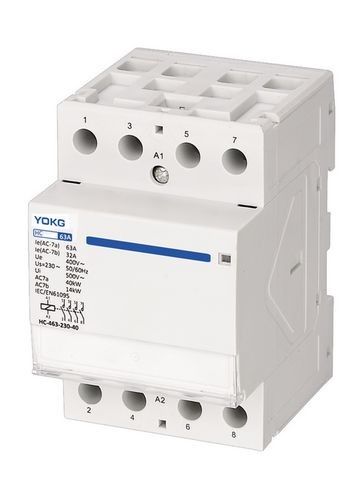

♦ De schakelaars zijn modulaire controletoestellen van nieuwe structuur, klein volume. Zijn kenmerk omvat DIN-spoor installatie, modulaire grootte, mooi ontwerp, en veiligheid. Het kan inversiestructuur toepassen en met ministroomonderbreker in verlichtingsdoos worden gecombineerd.
♦ Het past goed isolatiemateriaal toe, wat de veiligheidsindex verbeteren.
♦ Het heeft goede verschijning en met geringe geluidssterkte en is geschikt voor hotel en het ziekenhuis, enz.
HC de Ordecode van de huisschakelaar:
| 63A | 2P | 4P |
| 24V | Hc-263-24-10 | Hc-463-24-30 |
| Hc-263-24-20 | Hc-463-24-40 | |
| Hc-263-24-11 | Hc-463-24-31 | |
| Hc-263-24-02 | Hc-463-24-22 | |
| Hc-463-24-04 | ||
| 48V | Hc-263-48-10 | Hc-463-48-30 |
| Hc-263-48-20 | Hc-463-48-40 | |
| Hc-263-48-11 | Hc-463-48-31 | |
| Hc-263-48-02 | Hc-463-48-22 | |
| Hc-463-48-04 | ||
| 110V | Hc-263-110-10 | Hc-463-110-30 |
| Hc-263-110-20 | Hc-463-110-40 | |
| Hc-263-110-11 | Hc-463-110-31 | |
| Hc-263-110-02 | Hc-463-110-22 | |
| Hc-463-110-04 | ||
| 230V | Hc-263-230-10 | Hc-463-230-30 |
| Hc-263-230-20 | Hc-463-230-40 | |
| Hc-263-230-11 | Hc-463-230-31 | |
| Hc-263-230-02 | Hc-463-230-22 | |
| Hc-463-230-04 |
