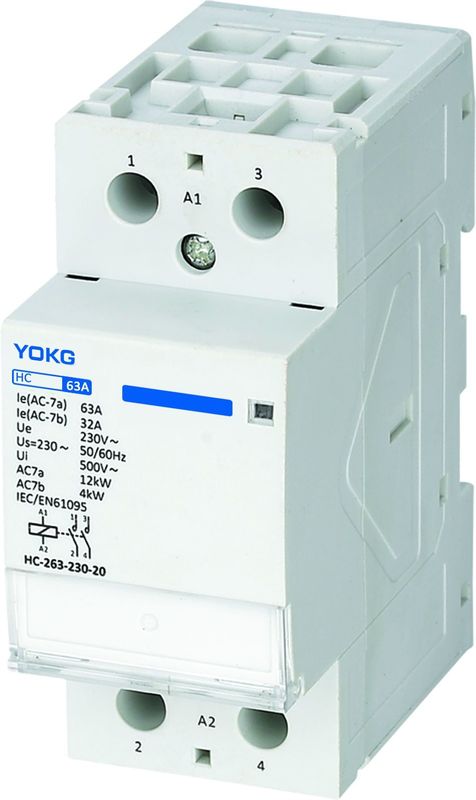

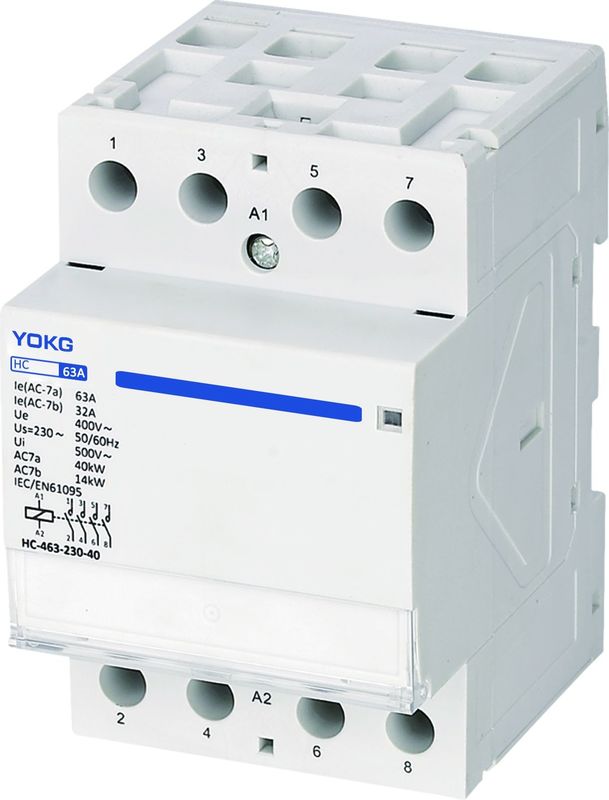

Huishoudenac Schakelaar hc-263 2P/4P 63A 230V voor Nieuwe Verlichtingscontrole
Toepassing:
De Reeksac van ♦ HC de huishoudenschakelaar (hierna schakelaar) is geschikt om in de kringen tot geschat het werk voltage 400 V AC 50 Herz (of 60 Herz) te gebruiken, schatte werkende stroom tot 63A, om huishouden elektrische toestellen te controleren en de lage aanleidinggevende reactantielading en de micro- aanleidinggevende reactantielading van gelijkaardig gebruik, kunnen begrensd de lading van de huishoudenmotor ook controleren waarvan de controlerende macht vrij verminderd moet zijn.
♦ Deze producten is op plaatsen zoals huishouden, hotels, flats, enz. om van toepassing de automatisering van geproduceerde huishouden elektrische toestellen te realiseren op grote schaal.
♦ Overeenkomstig IEC61095, GB17885
Model en Definitie:
Normale Exploitatievoorwaarden en Installatievoorwaarde:
♦ De omringende luchttemperatuur: -5~+40℃, Gemiddelde niet meer dan +35℃ binnen 24 uren.
♦ Hoogte (m): Om 2000 meters niet te overschrijden
♦ Atmosferische voorwaarden: Wanneer de hoogste temperatuur +40℃ is, zou de lucht relatieve vochtigheid niet hoger moeten zijn dan 50%. De hogere relatieve vochtigheid zou bij de lagere temperatuur moeten worden toegestaan, bijvoorbeeld, 90%-vochtigheid wanneer 20 ℃. De speciale maatregelen zouden moeten worden getroffen wanneer de gecondenseerde dauw nu en dan wegens temperatuurveranderingen gebeurt.
♦ Verontreinigingsgraad: Klasse 2
♦ Installatiecategorie: II
♦ Steun: Op DIN-installatie van het spoorth35-7.5 de opzettende spoor
♦ Beschermingsgraad: IP20
Algemeen:
Elektrische classificatie: tot 25A, 40A, 63A, 100A Gebruikscategorie: Ac-1, AC-7a, AC-7b
Norm: IEC/EN 61095 Het elektroleven 100.000, het Mechanische leven 1.000.000
Hc-225/hc-240/hc-263: Ue=230V~ Hc-425/hc-440/hc-463: Ue=400V~
Verrichtingswaaier:
De schakelaar zal bij om het even welke waarde binnen tussen 85% betrouwbaar ons en 110%Us trekken. 110% ons zijn de maximumwaarde en 85%Us is de manimumwaarde.
De schakelaar zal bevrijden en zal tussen 75% ons en 20% ons volledig breken. 20% ons zijn de maximumwaarde en 75%Us is de minimumwaarde.
Benoemde verrichtingsprestaties:
Makende en brekende voorwaarde | ||||||
Gebruikscategorie | Ic/Ie | Ur/Ue | cos. Φ | het maken van tijd (a) s |
intervaltijd s |
verrichtingscyclus tijden |
AC-7a | 1.0 | 1.05 | 0,80 | 0,05 | 10 | 30 000 |
AC-7b | (c) | (b) | 0,45 | 0,05 | 10 | 30 000 |
(a) als het contact volledig alvorens opnieuw te breken, de makende tijd wordt toegestaan minder dan 0.05s heeft gesloten. (b) voor het maken van opertion Ur/Ue=1.0, voor het breken van verrichting Ur/Ue=0.17 (c) voor het maken van verrichting Ic/Ie=6.0, voor het breken van verrichting Ic/Ie=1.0 |
Makende en brekende Capaciteit:
Makende en brekende voorwaarde | ||||||
Gebruikscategorie | Ic/Ie | Ur/Ue | cos. Φ | het maken van tijd (a) s |
intervaltijd s |
verrichtingscyclus tijden |
AC-7a | 1.5 | 1.05 | 0,80 | 0,05 | 10 | 50 |
AC-7b | 8 | 1.05 | 0,45 | 0,05 | 10 | 50 |
Het mechanische leven:
Het mechanische leven: 1 miljoen keer, zijn de verrichtingscycli per uur 300 keer.
Het elektroleven:
Het elektroleven: 100.000 keer, zijn de maximumverrichtingscycli per dag 100 keer.
Producten:
♦ De schakelaars zijn modulaire controletoestellen van nieuwe structuur, klein volume. Zijn kenmerk omvat DIN-spoor installatie, modulaire grootte, mooi ontwerp, en veiligheid. Het kan inversiestructuur toepassen en met ministroomonderbreker in verlichtingsdoos worden gecombineerd.
♦ Het past goed isolatiemateriaal toe, wat de veiligheidsindex verbeteren.
♦ Het heeft goede verschijning en met geringe geluidssterkte en is geschikt voor hotel en het ziekenhuis, enz.
HC de Ordecode van de huisschakelaar:
63A | 2P | 4P |
24V | Hc-263-24-10 | Hc-463-24-30 |
Hc-263-24-20 | Hc-463-24-40 | |
Hc-263-24-11 | Hc-463-24-31 | |
Hc-263-24-02 | Hc-463-24-22 | |
Hc-463-24-04 | ||
48V | Hc-263-48-10 | Hc-463-48-30 |
Hc-263-48-20 | Hc-463-48-40 | |
Hc-263-48-11 | Hc-463-48-31 | |
Hc-263-48-02 | Hc-463-48-22 | |
Hc-463-48-04 | ||
110V | Hc-263-110-10 | Hc-463-110-30 |
Hc-263-110-20 | Hc-463-110-40 | |
Hc-263-110-11 | Hc-463-110-31 | |
Hc-263-110-02 | Hc-463-110-22 | |
Hc-463-110-04 | ||
230V | Hc-263-230-10 | Hc-463-230-30 |
Hc-263-230-20 | Hc-463-230-40 | |
Hc-263-230-11 | Hc-463-230-31 | |
Hc-263-230-02 | Hc-463-230-22 | |
Hc-463-230-04 |
