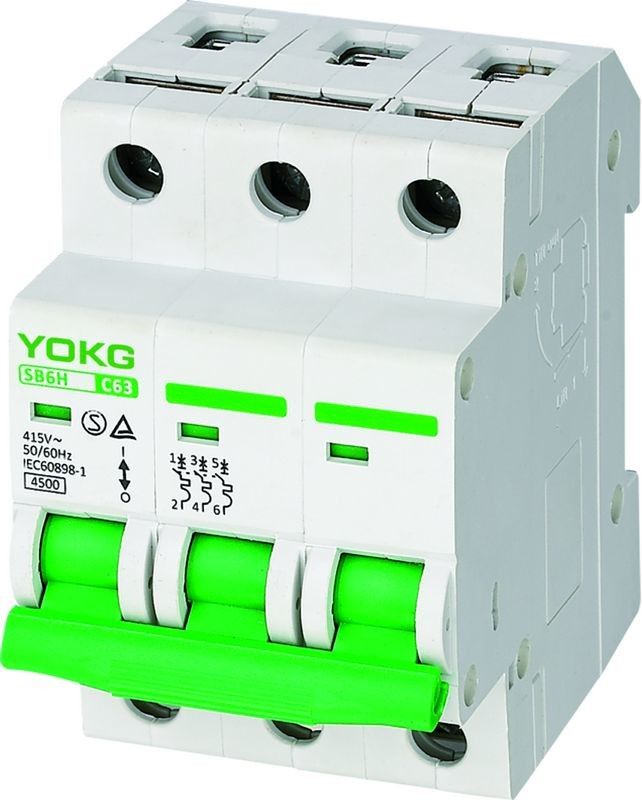

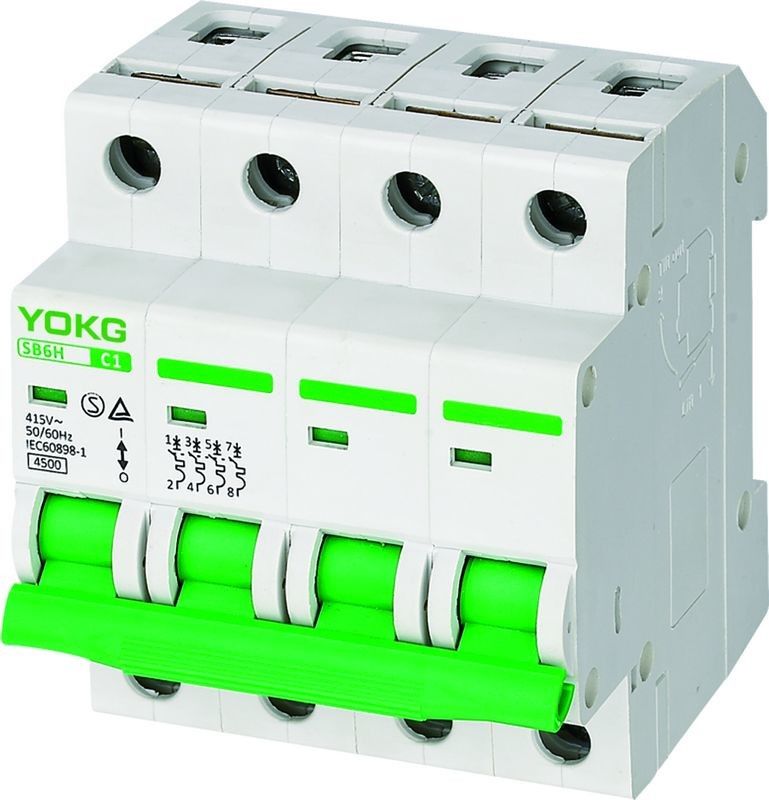

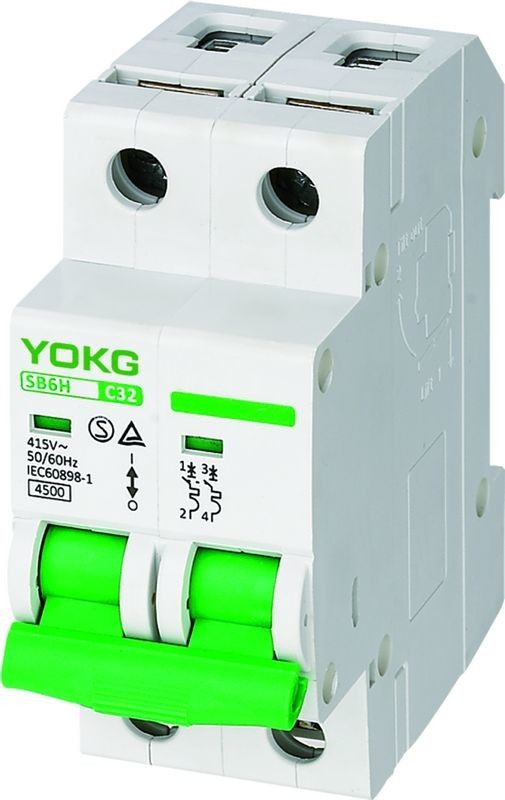

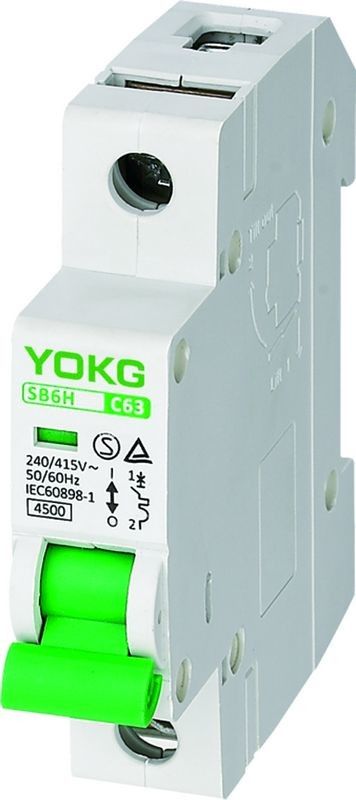

Binnenip40 Mini Circuit Breaker SB6H 3P, 4P 10KA MCB
Onmiddellijk overhalenkenmerk:
De stroomonderbreker SB6 wordt ontworpen voor bescherming van distributie en takkringen, die verschillende lading hebben;
♦ Kromme B-Het apparaat zou niet in 0,1 tweede bij stroom 3 binnen moeten werken; bij stroom zouden 5 binnen in minder dan 0.1S moeten werken
♦ Kromme C- Het apparaat zou niet in 0,1 tweede bij stroom 5 binnen moeten werken; bij stroom zouden 10 binnen in minder dan 0.1S moeten werken
♦ Kromme D- Het apparaat zou niet in 0,1 tweede bij stroom 10 binnen moeten werken; bij stroom zouden 20 binnen in minder dan 0.1S moeten werken
Specificaties:
| Polen | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Elektrospecificatie | |
| Geschatte stroom (A) In | 1-63 |
| Geschatte frequentie (Herz) | 50/60 |
| Geschat het werk voltage (V) Ue | 1P: 230/400~, 2/3/4P: 400~ |
| Geschat geïsoleerd voltage (V) Ui | 500 |
| De impuls weerstaat voltage (KV) Uimp | 6 |
| Icn geschatte van de kort:sluiten brekende capaciteit (Ka) |
4.5 |
| Onmiddellijk overhalentype | B, C, D |
| Maximum het werk voltage Umax | 440 |
| Minimum het werk voltage Umin | 12 |
| Diëlektrisch testvoltage (kv) | 2 |
| Levensduur Mechanische standaardwaarde | 10000 |
| (O-C) Elektro Standaardwaarde | 4000 |
| Controle en aanwijzing: | |
| Shuntversie (SHT) | Facultatief |
| Undervoltageversie (UVT) | Facultatief |
| Hulpcontact (AUX) | Facultatief |
| Alarmcontact (alt) | Facultatief |
| De indicator van de contactpositie | Gebrek |
| Foutenaanwijzing | Niets |
| Verbinding en installatie: | |
| Omgevingstemperatuur (met dagelijkse average≤35℃) | -5℃~+40℃ |
| Beschermingsgraad Alle kanten | IP40 |
| Verbindingsterminal | IP20 |
| Draad (㎟) | 16 |
| Busbar (㎟) | 16 |
| Steun | Kabel/Busbar |
| Verontreinigingsgraad | 2 |
| Referentietemperatuur voor het plaatsen van thermisch element (℃) | 30 |
| Opslagtemperatuur (℃) | -25℃~+70℃ |
| Het aanhalen torsie | 3.0 |
| Verbinding | Bovenkant en Bodem |
| Afmetingen (mm) a (1P/2P/3P/4P) | 17.5/35/52.5/70 |
 B (1P/2P/3P/4P) |
83/83/83/83 |
| (WxHxL) c (1P/2P/3P/4P) | 67/67/67/67 |
Toepassing:
Binnenmini circuit breaker kan worden gebruikt voor: Kort:sluitenbescherming, Isolatiefunctie, Overbelastingsbescherming, Aanwijzingsfunctie van contactpositie, 35mm DIN-Spoor installatie, het hoogste inkomende en type van bodem uitgaande bedrading, of bodem inkomend en hoogste uitgaand bedradingstype, bekwaam om elektrotoebehoren te selecteren en verre aanwijzing van MCB-voorwaarde te bereiken; gesloten breken, en het foutenoverhalen en de uitgezochte elektrotoebehoren en realiseren onder-voltage en overvoltagebescherming van MCB en verre shuntversie
Te sterke intensiteit werkende kenmerken:
| Nr. | Geschatte stroom van versie (a) | Begintoestand | Teststroom | Bepaalde tijd | Te verkrijgen resultaat | Opmerkingen |
| 1 | 1~63 | codestaat | 1.13 binnen | t ≤ 1h | Niet-reis | |
| 2 | 1~63 | op de vorige test | 1.45 binnen | t < 1h | reis | plaatsende stroom tot gespecificeerde waarde regelmatig in 5s |
| 3 | In ≤ 32 | codestaat | 2.55 binnen | 1s <t <60s | reis | |
| In > 32 | codestaat | 2.55 binnen | 1s <t <120s | reis | ||
| 4 | 1~63 | codestaat | 3 binnen | t ≤0.1s | Niet-reis | B |
| 1~63 | codestaat | 5 binnen | t <0.1s | reis | B | |
| 1~63 | codestaat | 5 binnen | t ≤0.1s | Niet-reis | C | |
| 1~63 | codestaat | 10 binnen | t <0.1s | reis | C | |
| 1~63 | codestaat | 10 binnen | t ≤0.1s | Niet-reis | D type | |
| 1~63 | codestaat | 20 binnen | t <0.1s | reis | D type |
Het Aantal Polen:
Afmetingen:
