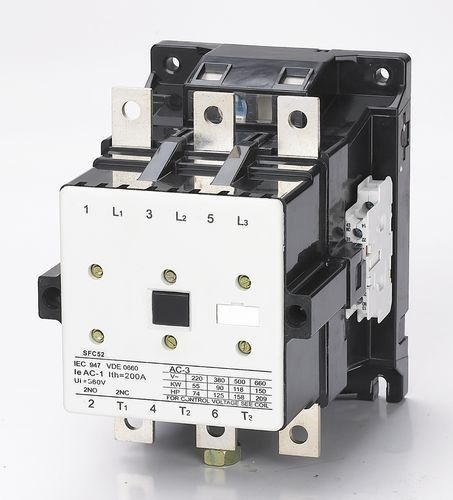

OEM 210A 300A 400A 550A 3 Faseschakelaar 2NO 2NC AC 220V 380V 500V 660V

OEM 50/60 Hz 210A 300A 400A 550A AC Schakelaar 3 Polen 2NO+2NC Fabrieksprijs

Toepassing:

SFC-serie AC-schakelaar (hierna schakelaar) is geschikt voor gebruik in circuits tot de nominale spanning 690V AC 50 HZ of 60 HZ, nominale isolatiespanning van 690V, en de nominale stroom van 9A tot 475A bij de nominale werkspanning 380V in AC-3 toepassingsklasse, en wordt gebruikt voor het verbinden en verbreken van het circuit over lange afstanden. De schakelaar is geschikt voor frequent starten en regelen van AC-motoren.

Deze serie schakelaars voldoet aan GB 14048, IEC60947-4-1

Belangrijkste parameters en technische prestaties:

Bedrijfs- en installatievoorwaarden:

* Omgevingstemperatuur: -5℃--+40℃ en gemiddeld niet meer dan +35℃ binnen 24 uur;

* Hoogte: ≤ 2000m;

* Luchtcondities: wanneer de hoogste temperatuur +40℃ is, is de relatieve luchtvochtigheid niet meer dan 50%, maar hogere luchtvochtigheid is toegestaan bij lagere temperaturen. Bijvoorbeeld, 90% luchtvochtigheid bij 20℃. De condensatiedauw moet worden overwogen bij lagere temperaturen;

* Vervuilingsgraad: Klasse 3

* Installatiecategorie: III

* Beschermingsgraad: IP20

* Installatieconditie: de hellingshoek tussen de installatiezijde en de verticale zijde mag niet meer zijn dan ±5℃

* Schokken en trillingen: de schakelaar moet worden geïnstalleerd en bediend onder omstandigheden zonder duidelijke schudding, schokken en trillingen.

Structurele kenmerken:

* Kenmerk van klein volume, licht gewicht, gesloten boogkamer, kleine elektrische boogafstand

* De boogdovende constructie is nieuw, slijtage van de contacten is klein, met een lange elektrische levensduur

* De werking van de magneet met vele voordelen zoals goede betrouwbaarheid, weerstand tegen schokken, vermoeidheid en dergelijke significante voordelen

* Het contact heeft twee paren normaal open en gesloten hulpcontacten, bovendien kunnen er meer hulpcontacten worden gemonteerd

* Behalve vastzetten met schroeven, kan de schakelaar worden vastgezet met een standaard montage rail van 35 mm lang

Uiterlijk en installatieafmetingen:

Installatieafmetingen:
