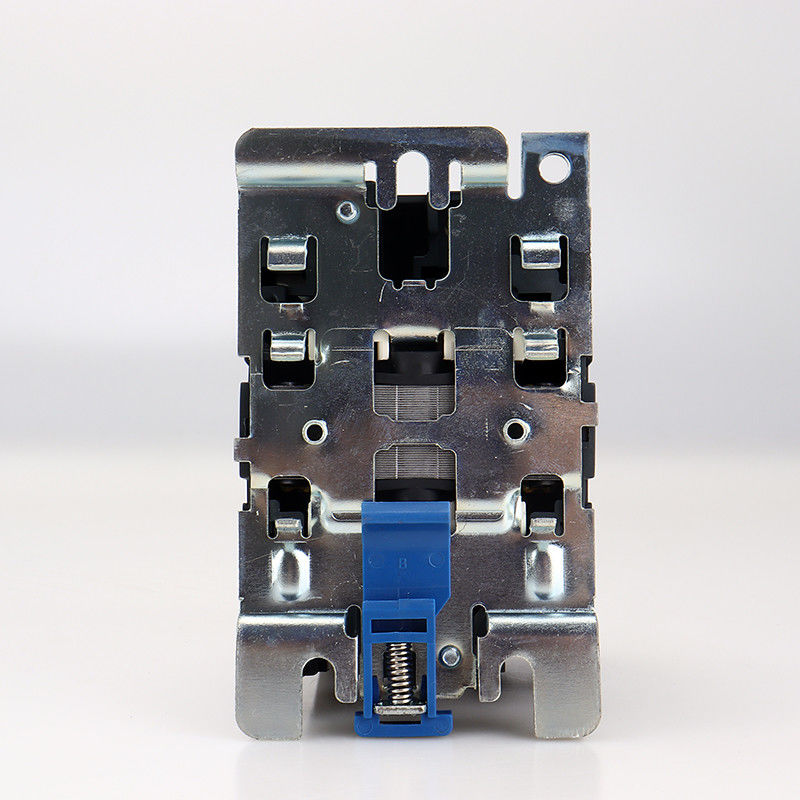

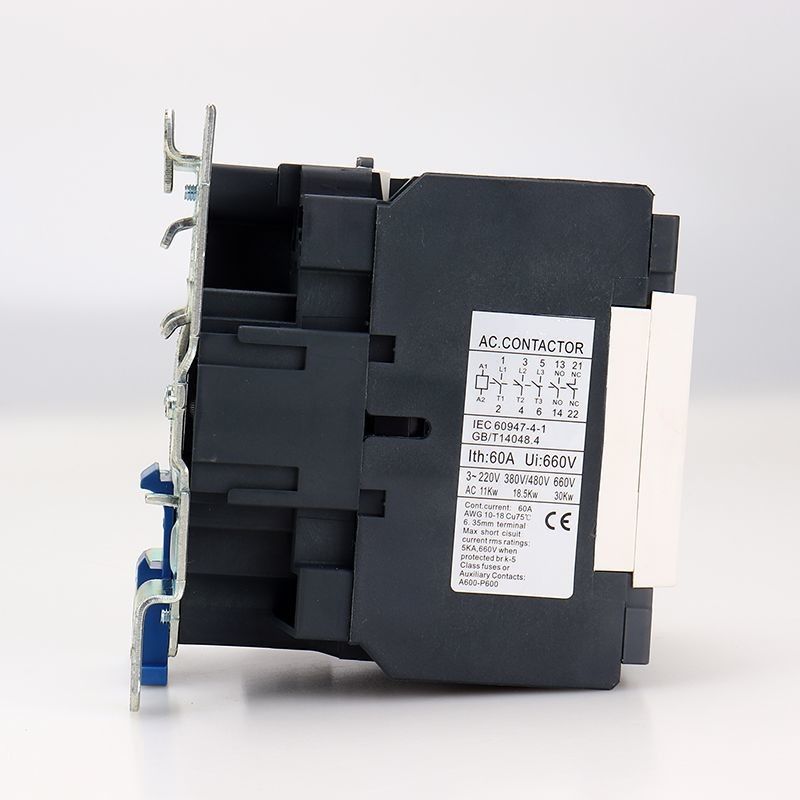

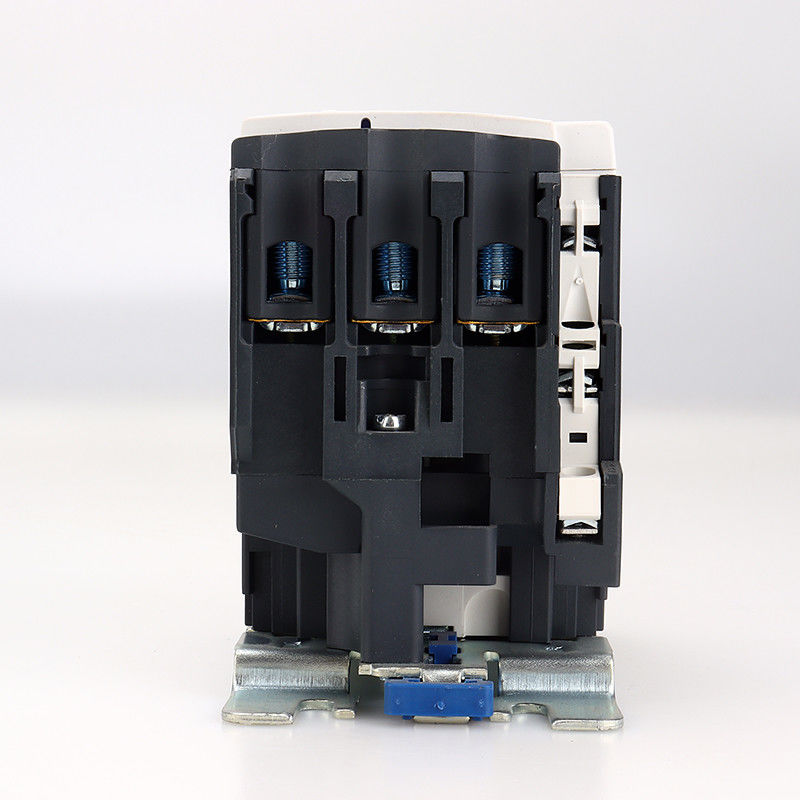

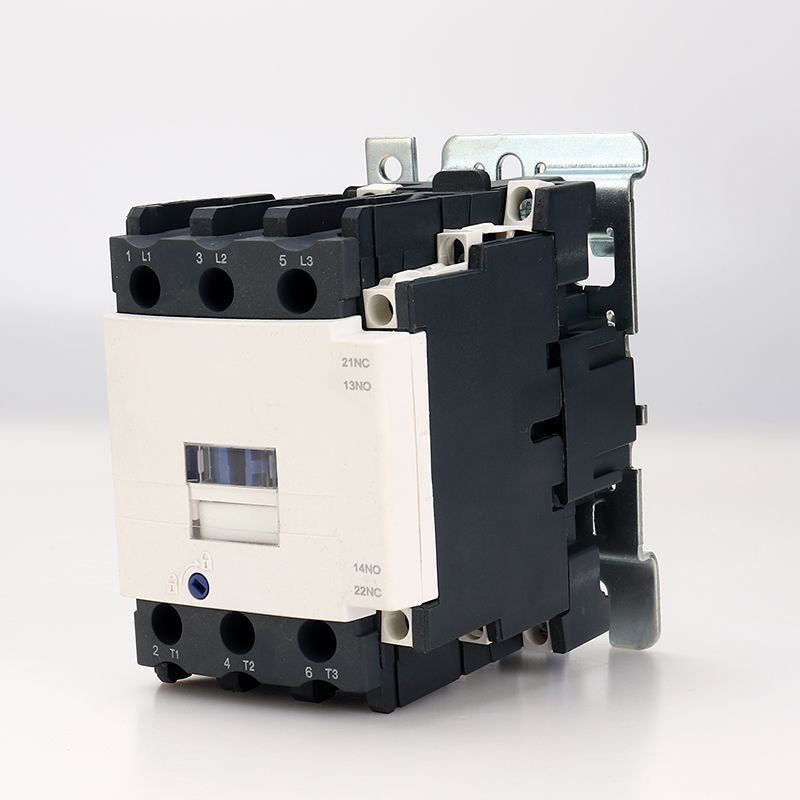

3 Pool-Schakelaar 60 de Rolvoltage 220V 380vac 1 nr of 1 NC van de Ampèrenominale spanning 660V
Algemeen:
|
Productnaam: |
AC Magnetische Schakelaars |
|
Model: |
SC1 reeks |
|
Plaats van Oorsprong |
Wenzhou, China |
|
Merknaam |
YOKG |
|
Nominale spanning: |
AC 230V-690V |
|
Geschatte frequentie: |
50Hz/60Hz |
|
Aantal polen: |
3P+NO/NC |
|
Geschatte stroom: |
09A 12A 18A 20A 25A 32A 40A 50A 63A 80A 95A |
|
Uitvoerende Normen: |
CEI 60947-4 |
|
Installatie: |
DIN-spoor/schroefinstallatie |
|
Toepassing |
AC Motorcontrole |
Hoofdparameters en Technische Prestaties:
| Type | SC1-40 | Sc1-50 | SC1-65 | Sc1-80 | SC1-95 | ||
| Het geschatte verwarmen huidig (a) | 50 | 60 | 80 | 110 | 110 | ||
| Geschat isolatievoltage (v) | 690 | ||||||
| Het geschatte effect weerstaat voltage (KV) | 6 | ||||||
| Geschat makend capaciteit | 10le | ||||||
| Geschatte brekende capaciteit | 8le | ||||||
| Polen | 3 | ||||||
| Hulpcontact | 1NO + 1NC | ||||||
| Van korte duur weersta stroom (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| Ac-3 Geschatte werkende stroom (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Ac-3 capaciteit van fase 3 eekhoorn-kooi motor (ac-3) kW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Verrichtingsfrequentie (times/h) | Het elektroleven | 600 | |||||
| Het mechanische leven | 3600 | ||||||
| Ac-3 het elektroleven (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Het mechanische leven (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Uitgerust zekeringstype | RT16-63 | Rt16-80 | Rt16-80 | RT16-100 | RT16-125 | ||
| Het geschatte voltage van de controlelevering ons (V) | 50/60Hz | 12~480 | |||||
| Verrichtingswaaier | Trekkracht-in | (85%~110%) ons +40℃ | |||||
| Het bevrijden | (20%~75%) ons -5℃ | ||||||
| Ac rol gemiddelde macht (VA) | Begin | 200 | |||||
| Het houden | 20 | ||||||
| De klasse van de machtsefficiency | klasse 3 | ||||||
| Thermisch verlies (W) | 6 ~10 | ||||||
| Aandrijvingstijd (Mej.) | Sluit | 20 ~ 25 | 20 ~ 35 | ||||
| Onderbreking | 8 ~ 15 | 8 ~ 20 | |||||
| Hoofdkring bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 stokken | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 stokken | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Harde draad (㎟) | 1 stok | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 stokken | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Het vastmaken schroefgrootte | M8 | M10 | |||||
| Het aanhalen het vastmaken torsie (N.m) | 3.5 | 4 | |||||
| Controlelijn bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 stokken | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 stokken | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Harde draad (㎟) | 1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 stokken | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Het vastmaken schroefgrootte | M3.5 | ||||||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 | ||||||
Verschijning en Installatiedimensie:
Installatiedimensie:
| Type | Maximum | Maximum B | Maximum C | a | B | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
