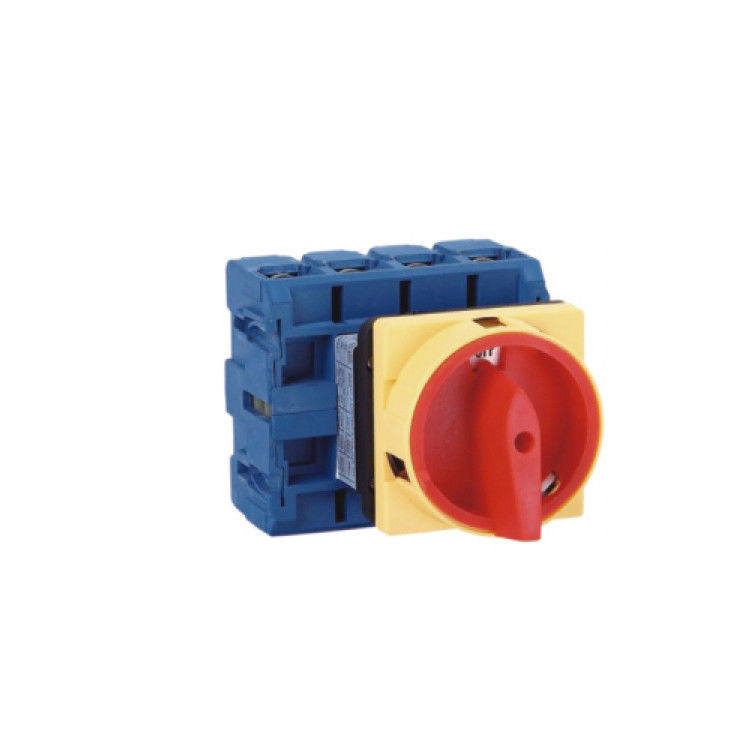

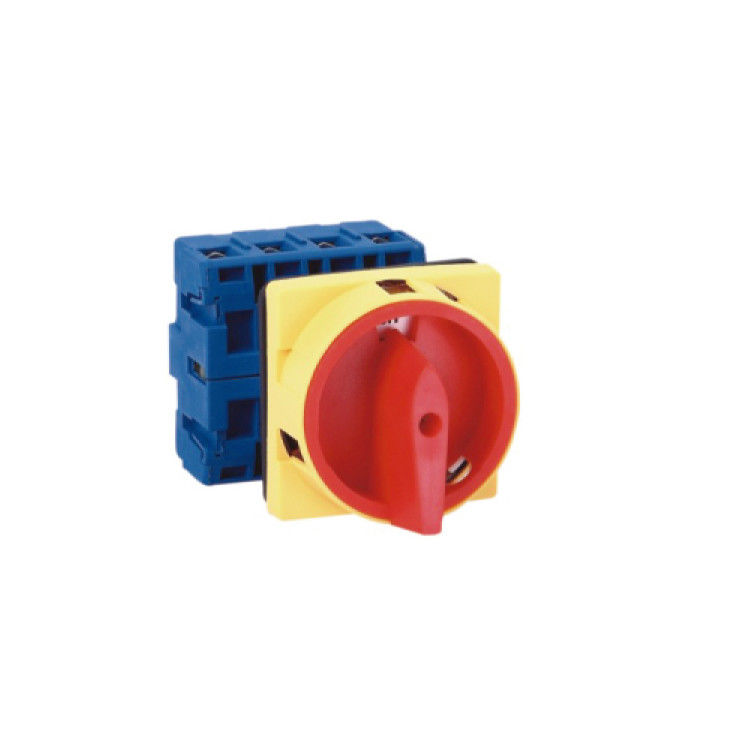

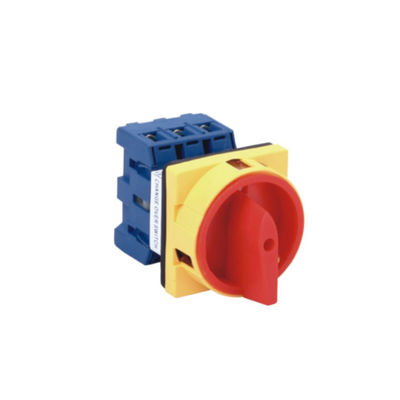

Schakelaar van de de Nokkenomschakeling van de motor de Elektro 3 Positie 25A 100A Roterende Automatische
Werkingsgebied:
YG11 is het kleine product van het introduceren van buitenlandse geavanceerde technologische ontwikkeling,
het volume, de veiligste en betrouwbare prestaties, het zijn een schakelaar van de ladingsbreker die geschikt voor ventilatie, airconditionings en waterpompsysteem, en het industriële gebruik van de materiaalschakelaar voor isolatie en veiligheidsisolatie, de gelijkwaardige buitenlandse KG20-KG100-schakelaar van de ladingsbreker.
Normale Arbeidsvoorwaarden:
1.The de omringende luchttemperatuur overschrijdt geen +40℃, de gemiddelde temperatuur
binnen 24 uren en niet meer dan +35℃.
2. De omringende luchttemperatuur is geen lagere dan-5℃.
3.Installation de plaatshoogte overschrijdt geen 2000m.
4. De relatieve vochtigheid van de lucht neen meer dan 50% wanneer het maximum
de temperatuur is +40℃ en bij een lagere temperatuur staat een hogere relatieve vochtigheid, zoals toe wanneer de temperatuur 20℃ het relatieve vochtigheidsbereik 90% is. Aan condensatie nu en dan wegens temperatuur zouden de veranderingen speciale maatregelen moeten treffen.
Typeaanduiding:
Producteigenschappen:
1. Veiligheid
De isolatieafstand van het schakelaarcontactpunt is groot, om 1314mm te bereiken, overschrijdt de veiligheidsvoorschriften VDE0113. in veel gevallen, overschrijdt het veiligheidsniveau van de schakelaar de bestaande wereld van diverse kringsonderbreker.
2.Flexible installatietype
De schakelaars kunnen toegepast paneeltype zijn, kunt u bodem ook toepassen opzet, kan het basis opzettende type gemakkelijk en veilig met schroeven of 35mm spoorsteun zijn. het omschakelingssysteem heeft sterk flexibiliteit en aanpassingsvermogen om extra contacten toe te voegen en de neutrale terminals, u kunnen niet de schakelaar verwijderen konden de aanpassingsvermogen extra contacten verhogen gemakkelijk,
3. Gemakkelijke installatie
De ingebouwde schroef om uitglijdend handboek te verhinderen, die aan pneumatisch of elektrische gereedschappen profiteren de beste prestaties te vergemakkelijken en veiligheid en snelheid te verzekeren bij
installatie.
Vaste poriegrootte:
| Schakelaar | Type | Pool | A | B | Nok | D1 | D2 | F | G | H | L |
| YG11-25 YG11-32 |
AAN-UIT- | 3P | 64 | 48 | 4 | 4 | 22 | 42 | - | 54 | 62 |
| AAN-UIT- | 4P | 64 | 48 | 4 | 4 | 22 | 56 | - | 54 | 62 | |
| AAN-UIT- | 3P+N | 64 | 48 | 4 | 4 | 22 | 56 | - | 54 | 62 | |
| AAN-UIT- | 3P+N+E | 64 | 48 | 4 | 4 | 22 | 69 | - | 54 | 62 | |
| AAN-UIT- | 6P | 64 | 48 | 4 | 4 | 22 | - | 84 | 54 | 62 | |
| YG11-40 YG11-63 |
AAN-UIT- | 3P | 64 | 48 | 4 | 4 | 22 | 50 | - | 64 | 67 |
| AAN-UIT- | 4P | 64 | 48 | 4 | 4 | 22 | 66 | - | 64 | 67 | |
| AAN-UIT- | 3P+N | 64 | 48 | 4 | 4 | 22 | 66 | - | 64 | 67 | |
| AAN-UIT- | 3P+N+E | 64 | 48 | 4 | 4 | 22 | 82 | - | 64 | 67 | |
| AAN-UIT- | 6P | 64 | 48 | 4 | 4 | 22 | - | 100 | 64 | 67 | |
| Yg11-80 YG11-100 |
AAN-UIT- | 3P | 64 | 48 | 4 | 5.5 | 22 | 70 | - | 80 | 82 |
| AAN-UIT- | 4P | 64 | 48 | 4 | 5.5 | 22 | 92 | - | 80 | 82 | |
| AAN-UIT- | 3P+N+E | 64 | 48 | 4 | 5.5 | 22 | 104 | - | 80 | 82 | |
| AAN-UIT- | 6P | 64 | 48 | 4 | 5.5 | 22 | - | 140 | 80 | 82 |
Hoofd technische parameters:
Comité steun:
| ModelNo. | Afmetingen (mm) | Opzettende afmetingen (mm) | |||||||
| A | B | C | K | L | E | F | D1 | D2 | |
| YG11-25 | 64 | 42 | 54 | 13.5 | 61 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-32 | 64 | 42 | 54 | 13.5 | 61 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-40 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-63 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | ∅20 | ∅4.2 |
| Yg11-80 | 64 | 70 | 80 | 22.5 | 82 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-100 | 64 | 70 | 80 | 22.5 | 82 | 48 | 48 | ∅20 | ∅4.2 |
