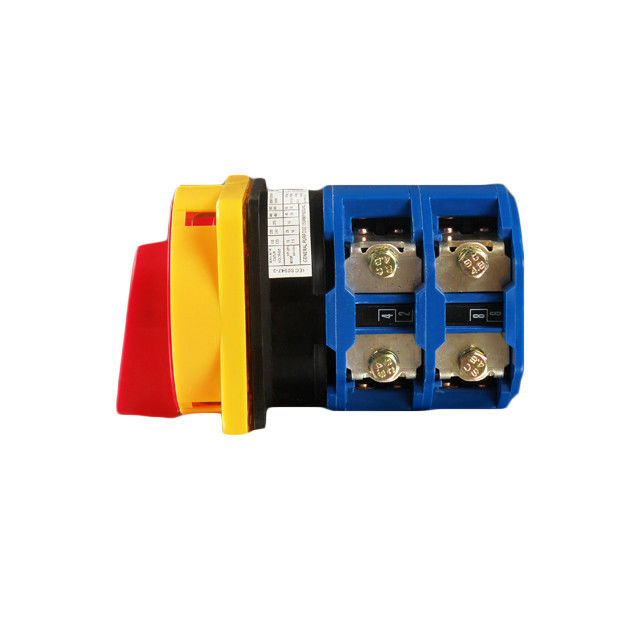

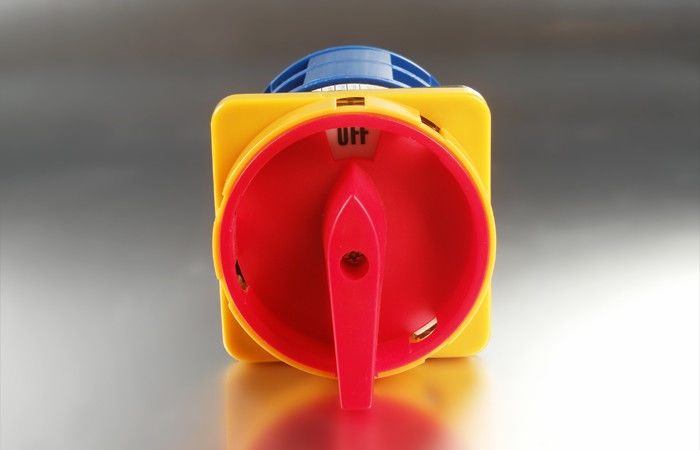

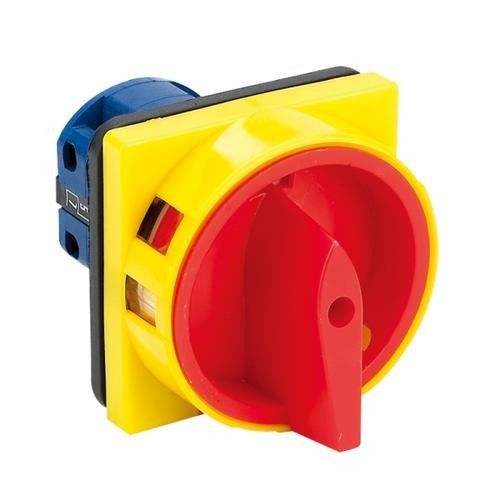

3 de roterende schakelaar van de faseomschakeling 40amp 3P
Werkingsgebied:
YG11 is het product van het introduceren van buitenlandse geavanceerde technologische ontwikkeling, klein volume, veiligst en de betrouwbare prestaties, het zijn een schakelaar van de ladingsbreker die geschikt voor ventilatie, airconditionings en waterpompsysteem, en het industriële gebruik van de materiaalschakelaar voor isolatie en veiligheidsisolatie, de gelijkwaardige buitenlandse KG20-KG100-schakelaar van de ladingsbreker.
Normale Arbeidsvoorwaarden:
1. Omringende luchttemperatuur ≤ +40℃,
2. De hoogte ≤ 2000m van de installatieplaats.
Vaste poriegrootte:
Schakelaar | Type | Pool | A | B | Nok | D1 | D2 | F | G | H | L |
YG11-25 YG11-32 |
AAN-UIT- | 3P | 64 | 48 | 4 | 4 | 22 | 42 | 54 | 62 | |
AAN-UIT- | 4P | 64 | 48 | 4 | 4 | 22 | 56 | - | 54 | 62 | |
AAN-UIT- | 3P+N | 64 | 48 | 4 | 4 | 22 | 56 | - | 54 | 62 | |
AAN-UIT- | 3P+N+E | 64 | 48 | 4 | 4 | 22 | 69 | - | 54 | 62 | |
AAN-UIT- | 6P | 64 | 48 | 4 | 4 | 22 | - | 84 | 54 | 62 | |
YG11-40 YG11-63 |
AAN-UIT- | 3P | 64 | 48 | 4 | 4 | 22 | 50 | - | 64 | 67 |
AAN-UIT- | 4P | 64 | 48 | 4 | 4 | 22 | 66 | - | 64 | 67 | |
AAN-UIT- | 3P+N | 64 | 48 | 4 | 4 | 22 | 66 | - | 64 | 67 | |
AAN-UIT- | 3P+N+E | 64 | 48 | 4 | 4 | 22 | 82 | - | 64 | 67 | |
AAN-UIT- | 6P | 64 | 48 | 4 | 4 | 22 | -- | 100 | 64 | 67 | |
Yg11-80 YG11-100 |
AAN-UIT- | 3P | 64 | 48 | 4 | 5.5 | 22 | 70 | - | 80 | 82 |
AAN-UIT- | 4P | 64 | 48 | 4 | 5.5 | 22 | 92 | - | 80 | 82 | |
AAN-UIT- | 3P+N+E | 64 | 48 | 4 | 5.5 | 22 | 104 | - | 80 | 82 | |
AAN-UIT- | 6P | 64 | 48 | 4 | 5.5 | 22 | -- | 140 | 80 | 82 |
Typeaanduiding:
Producteigenschappen:
1. Veiligheid
De isolatieafstand van het schakelaarcontactpunt is groot, om 1314mm te bereiken, overschrijdt de veiligheidsvoorschriften VDE0113. in veel gevallen, overschrijdt het veiligheidsniveau van de schakelaar de bestaande wereld van diverse kringsonderbreker.
2.Flexible installatietype
De schakelaars kunnen toegepast paneeltype zijn, kunt u bodem ook toepassen opzet, kan het basis opzettende type gemakkelijk en veilig met schroeven of 35mm spoorsteun zijn. het omschakelingssysteem heeft sterk flexibiliteit en aanpassingsvermogen om extra contacten toe te voegen en de neutrale terminals, u kunnen niet de schakelaar verwijderen konden de aanpassingsvermogen extra contacten verhogen gemakkelijk,
3. Gemakkelijke installatie
De ingebouwde schroef om uitglijdend handboek te verhinderen, die aan pneumatisch of elektrische gereedschappen profiteren de beste prestaties te vergemakkelijken en veiligheid en snelheid te verzekeren bij
installatie.
Hoofd technische parameters:
Comité steun:
ModelNo. | Afmetingen (mm) | Opzettende afmetingen (mm) | |||||||
A | B | C | K | L | E | F | D1 | D2 | |
YG11-25 | 64 | 42 | 54 | 13.5 | 61 | 48 | 48 | ø20 | ø4.2 |
YG11-32 | 64 | 42 | 54 | 13.5 | 61 | 48 | 48 | ø20 | ø4.2 |
YG11-40 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | ø20 | ø4.2 |
YG11-63 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | 20 | Ø4.2 |
Yg11-80 | 64 | 70 | 80 | 22.5 | 82 | 48 | 48 | ø20 | ø4.2 |
YG11-100 | 64 | 70 | 80 | 22.5 | 82 | 48 | 48 | ø20 | ø4.2 |
