16A 32A 63A IP44 6h maken Comité waterdicht opzetten Hoekige Contactdoos

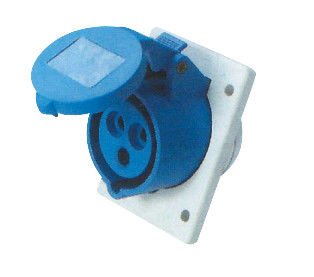

Stroom (A): 16A/32A
Voltage (V): 220-240V ~
Polen: 2P+E
Code: YG413, YG423
Beschermingsgraad: IP44
| De positie van het aardecontact | 6h | ||
| Geschat huidig (a) | 16 | 32 | |
| Pool | 3 | ||
| Afmeting (mm) | a | 93 | 93 |
| B | 101 | 101 | |
| c | 78 | 78 | |
| D | 86 | 86 | |
| e | 34 | 41 | |
| F | 49 | 59 | |
| g | 70 | 72 | |
| h | 77 | 83 | |
| i | 5.5 | 5.5 | |
| Gebied van de kabel het nominale dwarsdoorsnede (㎟) | 1-2.5 | 2.5-6 | |
-

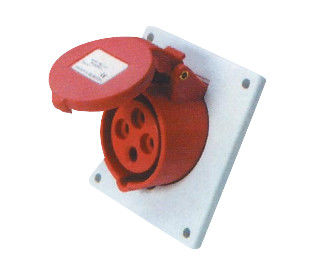

Stroom (A): 63A/32A
Voltage (V): 380-415V ~
Polen: 3P+E
Code: YG414, YG424
Beschermingsgraad: IP44
| De positie van het aardecontact | 6h | ||
| Geschat huidig (a) | 16 | 32 | |
| Pool | 3 | ||
| Afmeting (mm) | a | 93 | 93 |
| B | 101 | 101 | |
| c | 78 | 78 | |
| D | 86 | 86 | |
| e | 34 | 41 | |
| F | 49 | 59 | |
| g | 70 | 72 | |
| h | 77 | 83 | |
| i | 5.5 | 5.5 | |
| Gebied van de kabel het nominale dwarsdoorsnede (㎟) | 1-2.5 | 2.5-6 | |
-

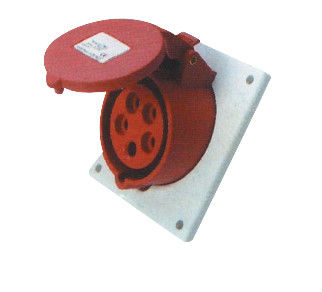

Stroom (A): 16A/32A
Voltage (V): 220-380V/240-415v ~
Polen: 3P+N+E
Code: YG415, YG425
Beschermingsgraad: IP44
| De positie van het aardecontact | 6h | ||
| Geschat huidig (a) | 16 | 32 | |
| Pool | 3 | ||
| Afmeting (mm) | a | 93 | 93 |
| B | 101 | 101 | |
| c | 78 | 78 | |
| D | 86 | 86 | |
| e | 34 | 41 | |
| F | 49 | 59 | |
| g | 70 | 72 | |
| h | 77 | 83 | |
| i | 5.5 | 5.5 | |
| Gebied van de kabel het nominale dwarsdoorsnede (㎟) | 1-2.5 | 2.5-6 | |
