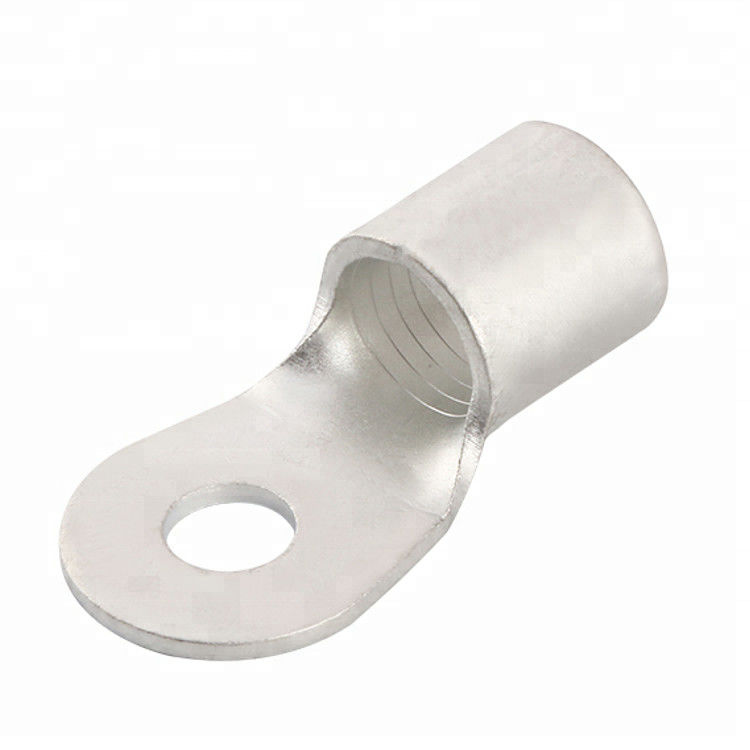

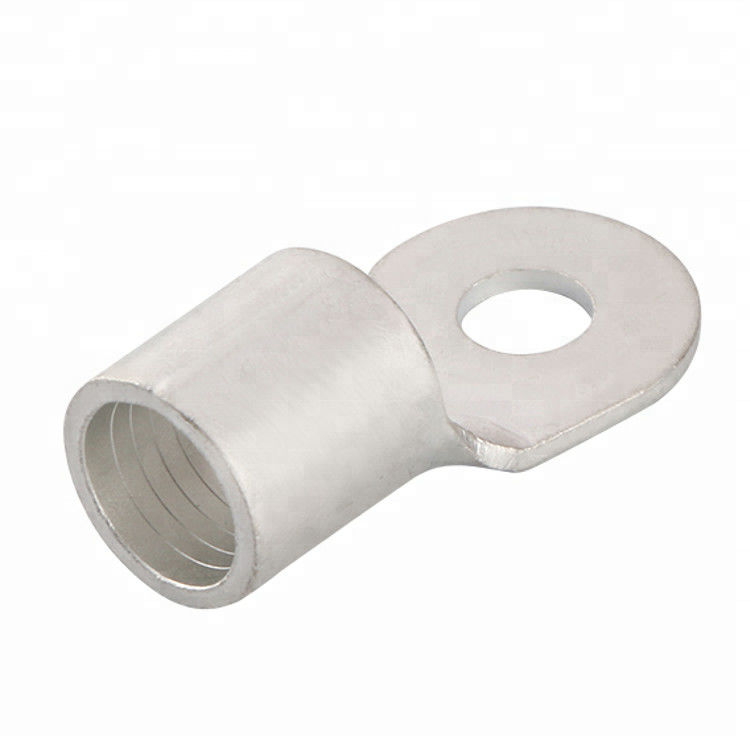

De Golfplaat die van RNB Ring Uninsulated Copper Terminal Wire Naakte Schakelaarhandvaten solderen
| Punt Nr: | AAN niet-Geïsoleerd Ring Terminals |
| Productnaam: | AAN Koud geperste terminal |
| Kleur: | Ingeblikt koper |
| Materiaal: | Messing of Koper |
| Toepassing: | Draad en kabelverbinding |
| Producttype | Terminals |
Draadwaaier: 0.5-1.5㎜ ², A.W.G: 22~16, Imax=19A
| Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| RNB1.25-3.2 | #4 | 3.2 | 5.7 | 12.6 | 4.95 | 4.8 | 3.4 | 1.7 |
| RNBS1.25-3.5 | #6 | 3.7 | 5.7 | 12.6 | 4.95 | |||
| RNBM1.25-3.5 | #6 | 3.7 | 6.6 | 14.4 | 6.3 | |||
| RNBL1.25-3.5 | #6 | 3.7 | 8.0 | 15.8 | 7.0 | |||
| Rnbs1.25-4 | #8 | 4.3 | 6.6 | 14.4 | 6.3 | |||
| Rnbl1.25-4 | #8 | 4.3 | 8.0 | 15.8 | 7.0 | |||
| Rnb1.25-5 | #10 | 5.3 | 8.0 | 15.8 | 7.0 | |||
| Rnbl1.25-5 | #10 | 5.3 | 9.8 | 18.0 | 8.5 | |||
| Rnbs1.25-6 | 1/4 | 6.4 | 9.8 | 18.0 | 8.5 | |||
| Rnb1.25-6 | 1/4 | 6.4 | 11.6 | 21.8 | 11.1 | |||
| Rnb1.25-8 | 5/16 | 8.4 | 11.6 | 21.8 | 11.1 | |||
| Rnb1.25-10 | 3/8 | 10.5 | 13.6 | 25.5 | 13.9 | |||
| RNB1.25-12 | 1/2 | 13.0 | 19.2 | 31.0 | 16.5 | |||
Draadwaaier: 1.5-2.5㎜ ², A.W.G: 16~14, Imax=27A
| Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| RNB2-3.2 | #4 | 3.2 | 6.6 | 12.3 | 4.3 | 4.8 | 4.1 | 2.3 |
| RNBS2-3.5 | #6 | 3.7 | 6.6 | 12.3 | 4.3 | |||
| RNBM2-3.5 | #6 | 3.7 | 6.6 | 16.0 | 7.0 | |||
| RNBL2-3.5 | #6 | 3.7 | 8.5 | 16.8 | 7.75 | |||
| Rnbs2-4 | #8 | 4.3 | 6.6 | 16.0 | 7.0 | |||
| Rnbl2-4 | #8 | 4.3 | 8.5 | 16.8 | 7.75 | |||
| Rnbs2-5 | #10 | 5.3 | 8.5 | 16.8 | 7.75 | |||
| Rnbl2-5 | #10 | 5.3 | 9.5 | 16.8 | 7.25 | |||
| Rnb2-6 | 1/4 | 6.4 | 12.0 | 21.8 | 11.0 | |||
| Rnb2-8 | 5/16 | 8.4 | 12.0 | 21.8 | 11.0 | |||
| Rnb2-10 | 3/8 | 10.5 | 13.6 | 25.5 | 13.9 | |||
| RNB2-12 | 1/2 | 13.0 | 19.2 | 31.0 | 16.5 | |||
Draadwaaier: 2.5-4㎜ ², A.W.G: 14~12, Imax=37A
| Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| Rnb3.5-4 | #8 | 4.3 | 8.0 | 18.0 | 7.7 | 6.0 | 5.0 | 3.0 |
| Rnbs3.5-5 | #10 | 5.3 | 8.0 | 18.0 | 7.7 | |||
| Rnbl3.5-5 | #10 | 5.3 | 12.0 | 21.4 | 7.7 | |||
| Rnb3.5-6 | 1/4 | 6.4 | 12.0 | 21.4 | 7.7 | |||
| Rnb3.5-8 | 5/16 | 8.4 | 15.0 | 27.0 | 13.5 | |||
| Rnb3.5-10 | 3/8 | 10.5 | 15.0 | 27.0 | 13.5 | |||
Draadwaaier: 4-6㎜ ², A.W.G: 12~10, Imax=48A
| Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| RNB5.5-3.5 | #6 | 3.7 | 7.2 | 15.7 | 5.9 | 6.8 | 5.6 | 3.4 |
| Rnbs5.5-4 | #8 | 4.3 | 7.2 | 15.7 | 5.9 | |||
| Rnbl5.5-4 | #8 | 4.3 | 9.5 | 19.8 | 8.3 | |||
| Rnb5.5-5 | #10 | 5.3 | 9.5 | 19.8 | 8.3 | |||
| Rnb5.5-6 | 1/4 | 6.4 | 12.0 | 25.8 | 13.0 | |||
| Rnb5.5-8 | 5/16 | 8.4 | 15.0 | 28.0 | 13.7 | |||
| Rnb5.5-10 | 3/8 | 10.5 | 15.0 | 28.0 | 13.7 | |||
| RNB5.5-12 | 1/2 | 13.0 | 19.2 | 32.4 |
16.0 |
|||
FAQ:
1. Bent u fabriek of handelsmaatschappij?
Ja, zijn wij fabrikant in Wenzhou, China. Wij kunnen u de concurrerende prijs & na de verkoopdienst geven.
2. Kunnen wij onze embleem/website/firmanaam op producten drukken?
Ja, kan uw embleem als uw vraag worden gedrukt. wij kunnen OEM de dienst aanbieden.
3. Wat is de levertijd voor regelmatige orde?
7-15 dagen als ordehoeveelheid
4. Kunt u steekproeven verstrekken? Zijn de steekproeven vrij?
Ja, kunnen de steekproeven van vrachtlast worden voorzien om te zijn verzamelen.
5. Kon u de grootte voor klant ruilen?
Ja, kan de grootte worden aangepast, voor nadere informatie, alstublieft ons vrij contacteren. Wij maakten heel wat aangepaste producten voordien voor onze klant.
6. Hoe ongeveer de naverkoopdienst?
Om het even welke commentaren worden ingestemd met, zullen wij uw toepassingsproblemen oplossen.
7. Hebt u een catalogus? Kunt u me de catalogus om al uw producten te controleren verzenden?
