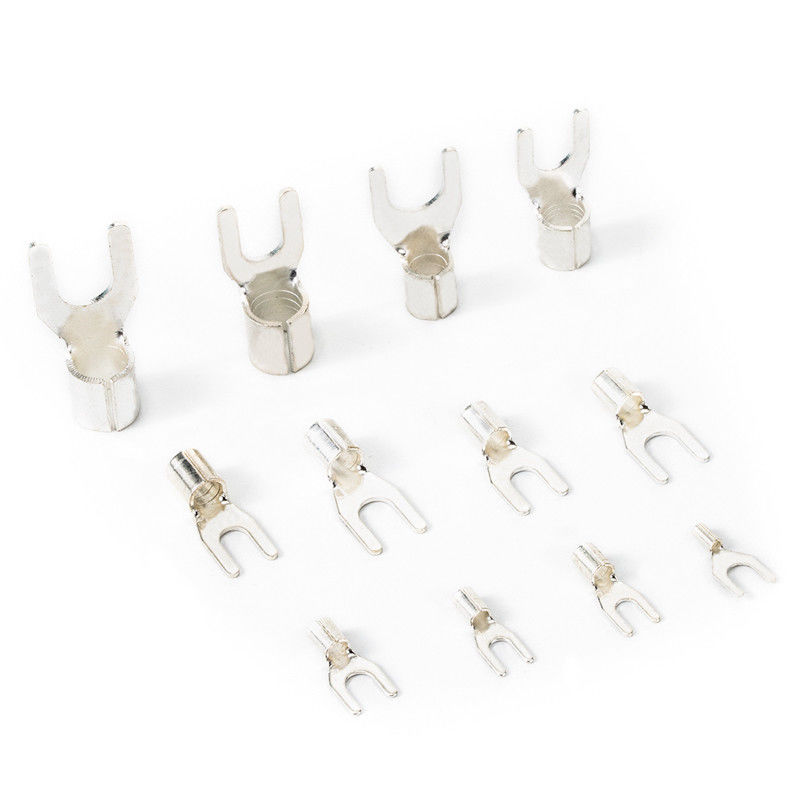

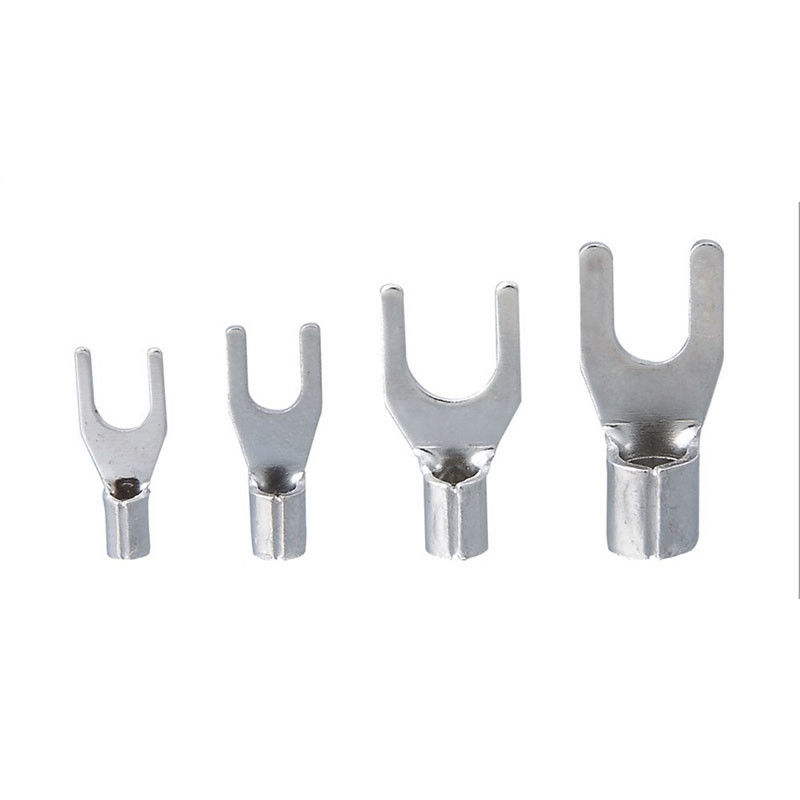

SNB-van de de Golfplaat de Naakte niet-Geïsoleerde Y Einddraad van Reeksturkije Terminal van de de Schakelaarschop
| Type | Terminals van de golfplaat de naakte niet-geïsoleerde Spade |
| Productnaam | Turkije (SNB-reeks) |
| A.W.G | 22-16, 16-14, 14-12, 12-10, 8-4 |
| Metaalmateriaal | Messing & Koper |
| Toepassing | Draad het plooien |
Draadwaaier: 0.5-1.5㎜ ², A.W.G: 22~16, Imax=19A
| Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB1.25-3.2 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 3.4 | 1.7 |
| SNBS1.25-3.5 | #6 | 3.7 | 5.7 | 16.0 | 6.5 | |||
| SNBL1.25-3.5 | #6 | 3.7 | 6.4 | 16.0 | 6.5 | |||
| Snbs1.25-4 | #8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
| Snbm1.25-4 | #8 | 4.3 | 7.2 | 16.0 | 6.5 | |||
| Snbl1.25-4 | #8 | 4.3 | 8.1 | 16.0 | 6.5 | |||
| Snbs1.25-5 | #10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
| Snbl1.25-5 | #10 | 5.3 | 9.5 | 16.0 | 6.5 | |||
| Snbs1.25-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
| Snbl1.25-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
| Snb1.25-8 | 5/16 | 8.4 | 14.5 | 23.5 | 12.5 | |||
Draadwaaier: 1.5-2.5㎜ ², A.W.G: 16~14, Imax=27A
| Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB2-3.2 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 4.1 | 2.3 |
| SNBS2-3.5 | #6 | 3.7 | 5.7 | 16.0 | 6.5 | |||
| SNBL2-3.5 | #6 | 3.7 | 6.0 | 16.0 | 6.5 | |||
| Snbs2-4 | #8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
| Snbm2-4 | #8 | 4.3 | 7.2 | 16.0 | 6.5 | |||
| Snbl2-4 | #8 | 4.3 | 8.1 | 16.0 | 6.5 | |||
| Snbs2-5 | #10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
| Snbl2-5 | #10 | 5.3 | 9.5 | 16.0 | 6.5 | |||
| Snbs2-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
| Snbl2-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
| Snb2-8 | 5/16 | 8.4 | 14.5 | 23.5 | 12.5 | |||
Draadwaaier: 2.5-4㎜ ², A.W.G: 14~12, Imax=37A
| Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| Snb3.5-3 | #4 | 3.2 | 5.7 | 18.3 | 7.0 | 6.0 | 5.0 | 3.0 |
| Snb3.5-4 | #8 | 4.3 | 8.0 | 18.3 | 7.0 | |||
| Snb3.5-5 | #10 | 5.3 | 8.0 | 18.3 | 7.0 | |||
| Snb3.5-6 | 1/4 | 6.4 | 12.0 | 21.5 | 12.1 | |||
Draadwaaier: 4-6㎜ ², A.W.G: 12~10, Imax=48A
| Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB5.5-3.5 | #6 | 3.7 | 8.3 | 19.5 | 7.5 | 6.8 | 5.6 | 3.4 |
| Snbs5.5-4 | #8 | 4.3 | 8.3 | 19.5 | 7.5 | |||
| Snbl5.5-4 | #8 | 4.3 | 9.0 | 19.5 | 7.5 | |||
| Snb5.5-5 | #10 | 5.3 | 9.0 | 19.5 | 7.5 | |||
| Snbs5.5-6 | 1/4 | 6.4 | 9.0 | 19.5 | 7.5 | |||
| Snbl5.5-6 | 1/4 | 6.4 | 12.0 | 25.5 | 12.0 | |||
| Snb5.5-8 | 5/16 | 8.4 | 14.0 | 24.5 | 11.5 | |||
Draadwaaier: 6-25㎜ ², A.W.G: 8~4
| Punt Nr. | Nagelgrootte | Afmeting (mm) | Imax | ||||||
| d2 | B | L | F | E | D∅ | d∅ | |||
| Snb8-4 | #8 | 4.3 | 8.7 | 23.0 | 6.0 | 8.5 | 7.2 | 4.5 | 62A |
| Snb8-5 | #10 | 5.3 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 | 62A |
| Snb8-6 | 1/4 | 6.4 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 | 62A |
| Snb8-8 | 5/16 | 8.4 | 14.5 | 28.0 | 8.3 | 8.5 | 7.2 | 4.5 | 62A |
| Snb14-6 | 1/4 | 6.4 | 12.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 | 88A |
| Snb14-8 | 5/16 | 8.4 | 14.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 | 88A |
| Snb22-8 | 5/16 | 8.4 | 14.0 | 34.5 | 9.0 | 12.0 | 11.5 | 7.7 | 115A |
FAQ:
1. Bent u fabriek of handelsmaatschappij?
Ja, zijn wij fabrikant in Wenzhou, China. Wij kunnen u de concurrerende prijs & na de verkoopdienst geven.
2. Kon ik mijn eigen embleem op de zak drukken?
Ja, kan uw embleem als uw vraag worden gedrukt. wij kunnen OEM de dienst aanbieden.
3. Wat is de levertijd voor regelmatige orde?
7-15 dagen als ordehoeveelheid
4. Kunt u steekproeven verstrekken? Zijn de steekproeven vrij?
Ja, kunnen de steekproeven van vrachtlast worden voorzien om te zijn verzamelen.
5. Kon u de grootte voor klant ruilen?
Ja, kan de grootte worden aangepast, voor nadere informatie, alstublieft ons vrij contacteren.
6.Do u test al uw goederen vóór levering?
Ja, hebben wij 100%-test vóór levering
7. Hoe ongeveer de naverkoopdienst?
Om het even welke commentaren worden ingestemd met, zullen wij uw toepassingsproblemen oplossen.
