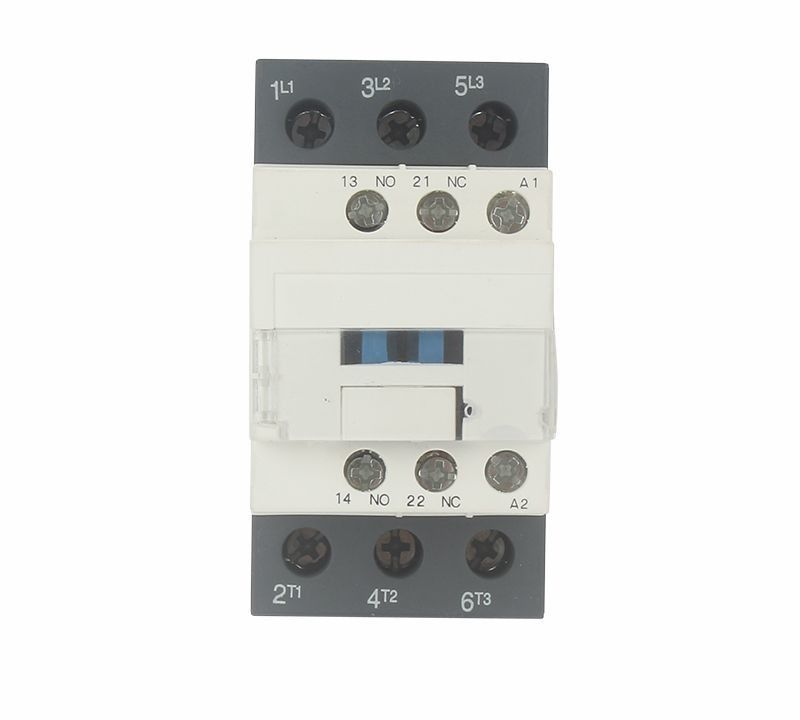

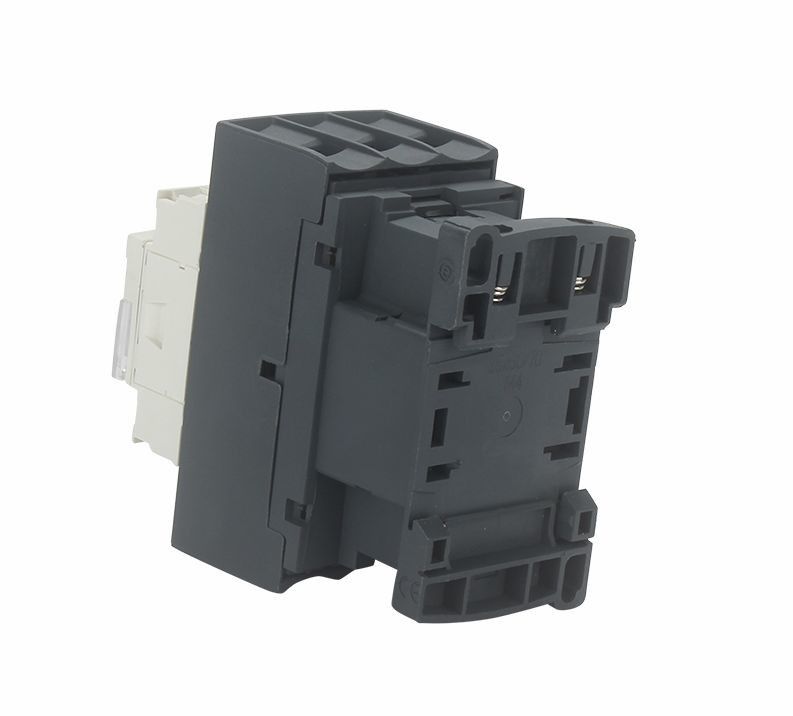

OEM Logo Electrical AC de Magnetische Schakelaar van de Schakelaarcompressor in 20A 25amp 40 Ampère
Toepassing:
SC1 reeksac de schakelaar (hierna schakelaar) is geschikt om in de kringen tot de nominale spanning 690V AC 50 Herz te gebruiken of 60 Herz, schatten stroom tot 95A, voor het maken, brekend, vaak beginnend & controlerend de AC motor.
Deze reeksschakelaar voldoet aan GB 14048, iec60947-4-1
Model en Implicatie:

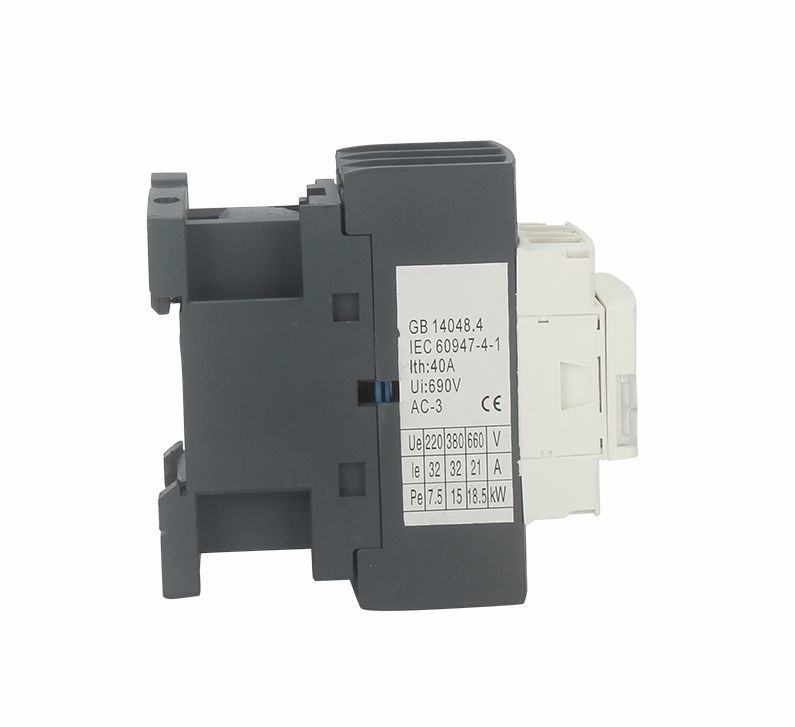

Hoofdparameters en Technische Prestaties:
| Type | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Het geschatte verwarmen huidig (a) | 20 | 20 | 25 | 32 | 40 | ||
| Geschat isolatievoltage (v) | 690 | ||||||
| Het geschatte effect weerstaat voltage (KV) | 6 | ||||||
| Geschat makend capaciteit | 10le | ||||||
| Geschatte brekende capaciteit | 8le | ||||||
| Polen | 3 | ||||||
| Hulpcontact | 1NO + 1NC | ||||||
| Van korte duur weersta stroom (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| Ac-3 Geschatte werkende stroom (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| Ac-3 capaciteit van fase 3 eekhoorn-kooi motor (ac-3) kW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| Verrichtingsfrequentie (times/h) | Het elektroleven | 1200 | 600 | ||||
| Het mechanische leven | 3600 | ||||||
| Ac-3 het elektroleven (10000/times) | 100 | 100 | 100 | 100 | 80 | ||
| Het mechanische leven (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Uitgerust zekeringstype | Rt16-20 | Rt16-20 | RT16-32 | RT16-40 | Rt16-50 | ||
| Het geschatte voltage van de controlelevering ons (V) | 50/60Hz | 12~480 | |||||
| Verrichtingswaaier | Trekkracht-in | (85%~110%) ons +40℃ | |||||
| Het bevrijden | (20%~75%) ons -5℃ | ||||||
| Ac rol gemiddelde macht (VA) | Begin | 70 | 110 | ||||
| Het houden | 8 | 11 | |||||
| De klasse van de machtsefficiency | klasse 3 | ||||||
| Thermisch verlies (W) | 2~3 | 3~4 | |||||
| Aandrijvingstijd (Mej.) | Sluit | 12~35 | |||||
| Onderbreking | 5~20 | ||||||
| Hoofdkring bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
| 2 stokken | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
| 2 stokken | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
| Harde draad (㎟) | 1 stok | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
| 2 stokken | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| Het vastmaken schroefgrootte | M3.5 | M4 | |||||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 | 1.2 | |||||
| Controlelijn bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 stokken | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 stokken | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Harde draad (㎟) | 1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 stokken | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Het vastmaken schroefgrootte | M3.5 | ||||||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 | ||||||
Het werk en Installatievoorwaarde:
♦ Omgevingstemperatuur: -5℃--+40℃
♦ Hoogte: ≤ 2000m;
♦ Verontreinigingsgraad: Klasse 3
♦ Installatiecategorie: III
♦ Beschermingsgraad: IP20
♦ Installatievoorwaarde: de gradiënthoek tussen installatie zij en verticale kant niet moeten zou zijn meer dan ±5℃
♦ Effect en vibrattion: de schakelaar moet in de omstandigheden van geen het duidelijke schudden, effect en trilling worden geïnstalleerd en opereren.
Structuurkenmerk:
♦ Stoflakenontwerp, betere veiligheid, betrouwbaarheid en uitgebreide levensduur
♦ Kan met hulpcontactenblok, tijdrelais en huidig-beperkt contactenblok, en thermisch relais worden geïnstalleerd, dan om andere afgeleide producten te zijn;
♦ Klein volume, lichtgewicht, minder machtsverlies, met lange levensuur en brandkast en betrouwbaarheid enz.
♦ Kan met het hulpcontact van 1NO of het hulpcontact van 1NC (minder dan 32A), en het hulpcontact+1nc hulpcontact van 1NO worden uitgerust (meer dan 40A). Bovendien kan het met hulp de schakelaarblok van F4 worden uitgerust (2blocks of 4blocks);
♦ Naast te installeren gebruiksschroef, kan de schakelaar met het standaard het installeren spoor van 35mm (SC1-09~95) en het standaard het installeren spoor van 75mm (SC1-40~95) worden aangehaald

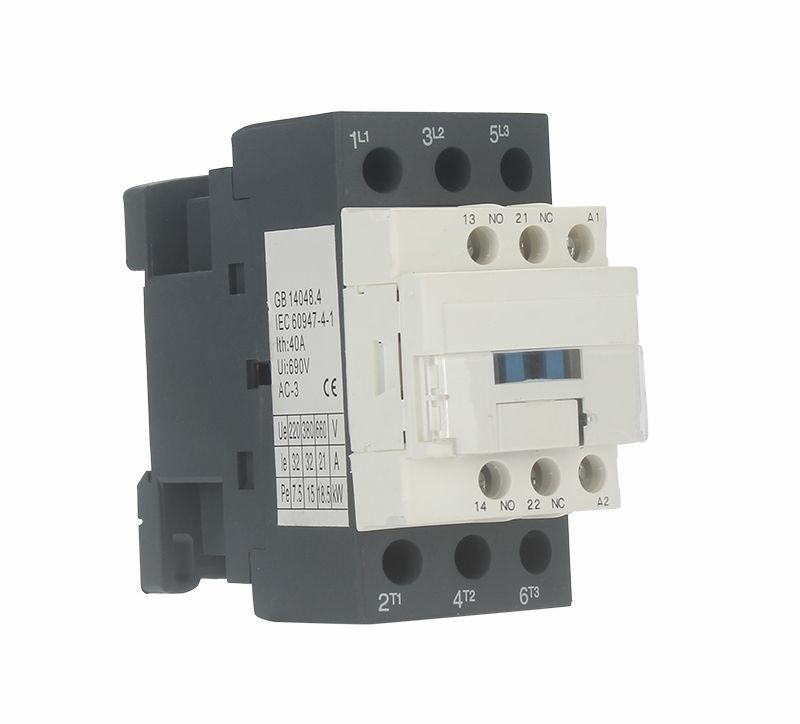

Verschijning en Installatiedimensie:
Installatiedimensie:
| Type | Maximum | Maximum B | Maximum C | a | B | ∅ |
| SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
