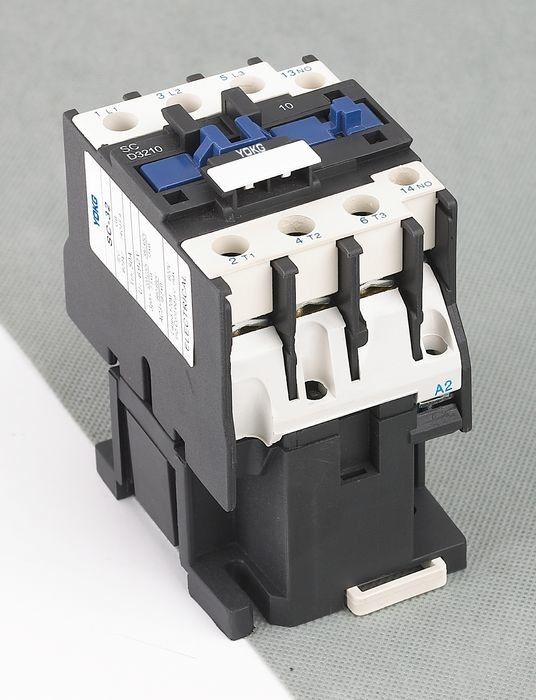

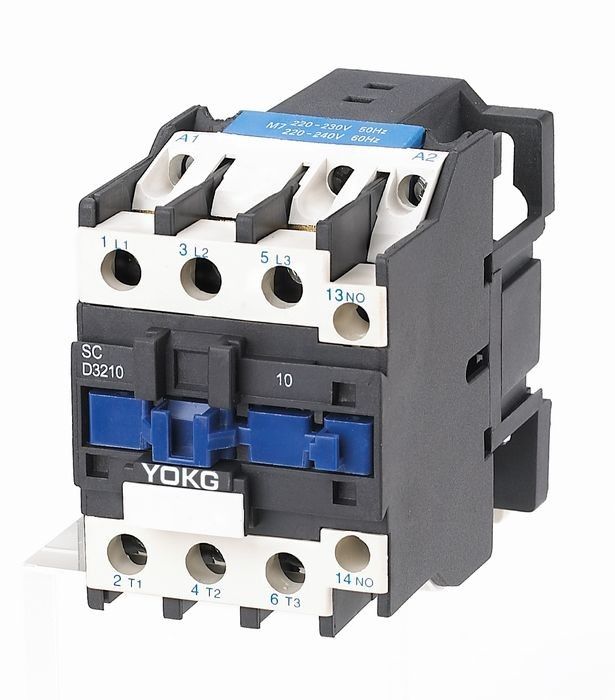

Laag Voltageac Elektrische Schakelaarschakelaar SC32 50A 690V 3poles 1NO of 1NC
Toepassing:
Sc-reeksac de schakelaar (hierna schakelaar) is geschikt om in de kringen tot de nominale spanning 690V AC 50 Herz te gebruiken of 60 Herz, schatten stroom tot 95A, voor het maken, brekend, vaak beginnend & controlerend de AC motor. Gecombineerd met het thermische relais, wordt het de elektromagnetische aanzet voor het beschermen van de overbelastingskringen.
Deze reeksschakelaar voldoet aan GB 14048, iec60947-4-1
Algemeen:
Omringende luchttemperatuur: ≤-5℃--+40℃
Hoogte: ≤ 2000m;
Verontreinigingsgraad: Klasse 3
Installatiecategorie: III
Beschermingsgraad: IP20
Eigenschap: Klein volume, lichtgewicht, minder machtsverlies, met lange levensuur, veilig en betrouwbaarheid
Toepassing: De hulpcontacten blokkeren, tijdrelais, huidig-beperkt contactenblok, thermisch relais, enz.
Installatie: 35mm DIN spoor (SC09~95), 75MM dil spoor (SC40~95), schroeven
Model en Implicatie:
Hoofdparameters en Technische Prestaties:
| Type | SC32 | ||
| Het geschatte verwarmen huidig (a) | 50 | ||
| Geschat isolatievoltage (v) | 690 | ||
| Het geschatte effect weerstaat voltage (KV) | 6 | ||
| Geschat makend capaciteit | 10le | ||
| Geschatte brekende capaciteit | 8le | ||
| Polen | 3 | ||
| Hulpcontact | NO/NC | ||
| Van korte duur weersta stroom (A) | 10S | 256 | |
| Geschatte werkende stroom (A) | 380V | Ac-3 | 32 |
| Ac-4 | 12 | ||
| 660V | Ac-3 | 21 | |
| Ac-4 | 7.5 | ||
| Ac-3 capaciteit van fase 3 eekhoorn-kooi motor (ac-3) kW |
220V | 7.5 | |
| 380V | 15 | ||
| 660V | 18.5 | ||
| Verrichtingsfrequentie (times/h) | Het elektroleven | Ac-3 | 600 |
| Ac-4 | 300 | ||
| Het mechanische leven | 3600 | ||
| Het elektroleven (10000/times) | Ac-3 | 80 | |
| Ac-4 | 20 | ||
| Het mechanische leven (10000/times) | 800 | ||
| Uitgerust zekeringstype | Rt16-50 | ||
| Het geschatte voltage van de controlelevering ons (V) | 50/60Hz | 12~480 | |
| Verrichtingswaaier | Trekkracht-in | (85%~110%) ons +40℃ | |
| Het bevrijden | (20%~75%) ons -5℃ | ||
| Ac rol gemiddelde macht (VA) | Begin | 110 | |
| Het houden | 11 | ||
| De klasse van de machtsefficiency | klasse 3 | ||
| Thermisch verlies (W) | 3~4 | ||
| Aandrijvingstijd (Mej.) | Sluit | 12~25 | |
| Onderbreking | 5~20 | ||
| Hoofdkring bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 2.5~10 |
| 2 stokken | 2.5~10 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~10 | |
| 2 stokken | 1.5~6 | ||
| Harde draad (㎟) | 1 stok | 1.5~10 | |
| 2 stokken | 2.5~10 | ||
| Het vastmaken schroefgrootte | M4 | ||
| Het aanhalen het vastmaken torsie (N.m) | 1.2 | ||
| Controlelijn bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 |
| 2 stokken | 1~4 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | |
| 2 stokken | 1~2.5 | ||
| Harde draad (㎟) | 1 stok | 1~4 | |
| 2 stokken | 1~4 | ||
| Het vastmaken schroefgrootte | M3.5 | ||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 |
||
Installatiedimensie:
| Maximum | Maximum B | Maximum C | a | B | ∅ |
| 57 | 86 | 100 | 40 | 48 | 4.5 |
