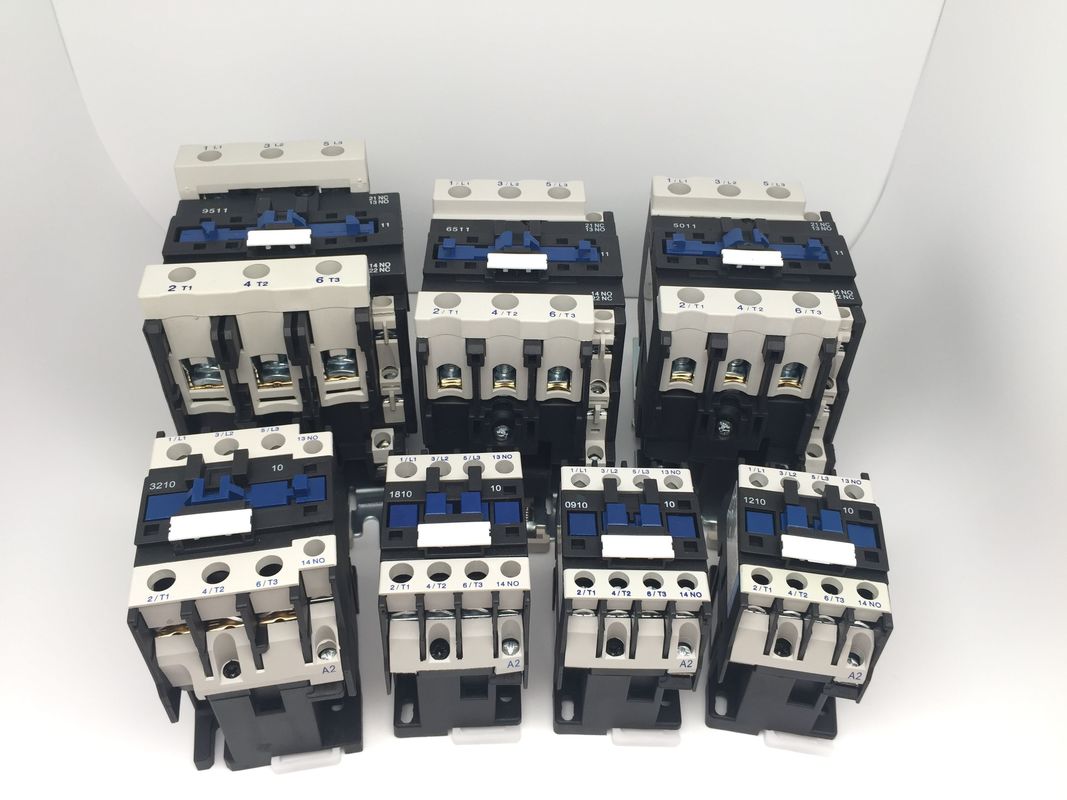

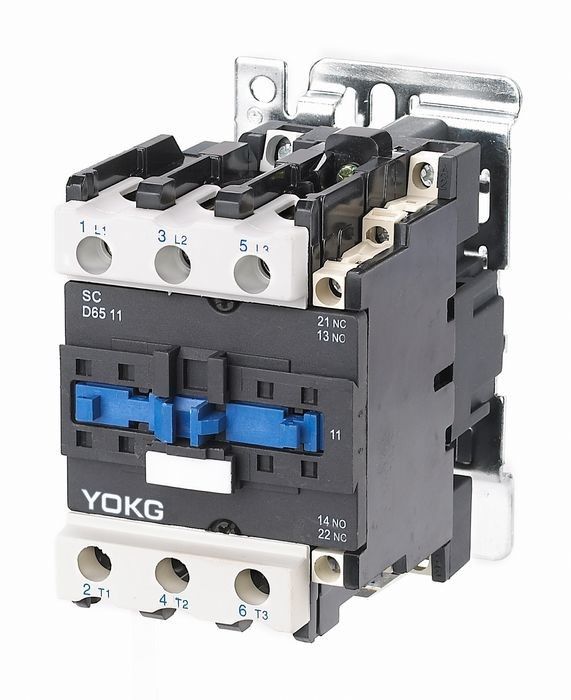

110Vac 3 van de Schakelaardp van Polen AC Elektrische Welomlijnde het Doelschakelaar

100PCS
MOQ
Negotiable
Prijs
110Vac 3 van de Schakelaardp van Polen AC Elektrische Welomlijnde het Doelschakelaar
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Geschatte het verwarmen stroom: 60A, 80A
Geschat isolatievoltage: 690V
Polen: 3
Norm: IEC60947
Hulpcontact: NO/NC
rol: AC
Kleur: Zwart
Verontreinigingsgraad: Klasse 3
Hoog licht:

110Vac AC Elektrisch Schakelaardp

,

3 de Elektrische Schakelaar van Pool AC

,

110V welomlijnde Doelschakelaar

Basis informatie
Plaats van herkomst: China
Merknaam: YOKG
Certificering: CE,TUV,CB
Modelnummer: SC40~65
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Elke eenheid wordt ingepakt in één individuele binnendoos
Levertijd: 15days of hangt bij het opdracht geven van tot QTYS af
Betalingscondities: L/C, D/P, T/T
Levering vermogen: 100000pcs per Maand
Productomschrijving

110Vac kies de Schakelaar Magnetische AC van Pool 4P Elektro Welomlijnde het Doelschakelaar uit van DP



Toepassing:

Sc-reeksac de schakelaar (hierna schakelaar) is geschikt om in de kringen tot de nominale spanning 690V AC 50 Herz te gebruiken of 60 Herz, schatten stroom tot 95A, voor het maken, brekend, vaak beginnend & controlerend de AC motor. Gecombineerd met het thermische relais, wordt het de elektromagnetische aanzet voor het beschermen van de overbelastingskringen.





Deze reeksschakelaar voldoet aan GB 14048, iec60947-4-1





Model en Implicatie:

110Vac 3 van de Schakelaardp van Polen AC Elektrische Welomlijnde het Doelschakelaar 0

Hoofdparameters en Technische Prestaties:



Type SC40 SC50 SC65
Het geschatte verwarmen huidig (a) 60 80 80
Geschat isolatievoltage (v) 690 690 690
Het geschatte effect weerstaat voltage (KV) 6 6 6
Geschat makend capaciteit 10le 10le 10le
Geschatte brekende capaciteit 8le 8le 8le
Polen 3 3 3
Hulpcontact NO+NC NO+NC NO+NC
Van korte duur weersta stroom (A) 10S 320 400 520
Geschatte werkende stroom (A) 380V Ac-3 40 50 65
Ac-4 18.5 24 28
660V Ac-3 34 39 42
Ac-4 9 12 14
Ac-3 capaciteit van fase 3
eekhoorn-kooi motor (ac-3) kW
220V 11 15 18.5
380V 18.5 22 30
660V 30 37 37
Verrichtingsfrequentie (times/h) Het elektroleven Ac-3 600 600 600
Ac-4 300 300 300
Het mechanische leven 3600 3600 3600
Het elektroleven (10000/times) Ac-3 80 60 60
Ac-4 15 15 15
Het mechanische leven (10000/times) 800 800 800
Uitgerust zekeringstype RT16-63 Rt16-80 Rt16-80
Het geschatte voltage van de controlelevering ons (V) 50/60Hz 12~480 12~480 12~480
Verrichtingswaaier Trekkracht-in (85%~110%) ons +40℃ (85%~110%) ons +40℃ (85%~110%) ons +40℃
Het bevrijden (20%~75%) ons -5℃ (20%~75%) ons -5℃ (20%~75%) ons -5℃
Ac rol gemiddelde macht (VA) Begin 200 200 200
Het houden 20 20 20
De klasse van de machtsefficiency klasse 3 klasse 3 klasse 3
Thermisch verlies (W) 6~10 6~10 6~10
Aandrijvingstijd (Mej.) Sluit 20~25 20~25 20~25
Onderbreking 8~15 8~15 8~15
Hoofdkring bedrading flexibele draad zonder koude
dringende terminal (㎟)
1 stok 2.5~25 2.5~25 2.5~25
2 stokken 2.5~16 2.5~16 2.5~16
flexibele draad met koude
dringende terminal (㎟)
1 stok 2.5~25 2.5~25 2.5~25
2 stokken 2.5~10 2.5~10 2.5~10
Harde draad (㎟) 1 stok 2.5~25 2.5~25 2.5~25
2 stokken 2.5~16 2.5~16 2.5~16
Het vastmaken schroefgrootte M8 M8 M8
Het aanhalen het vastmaken torsie (N.m) 3.5 3.5 3.5
Controlelijn bedrading flexibele draad zonder koude
dringende terminal (㎟)
1 stok 1~4 1~4 1~4
2 stokken 1~4 1~4 1~4
flexibele draad met koude
dringende terminal (㎟)
1 stok 1~4 1~4 1~4
2 stokken 1~2.5 1~2.5 1~2.5
Harde draad (㎟) 1 stok 1~4 1~4 1~4
2 stokken 1~4 1~4 1~4
Het vastmaken schroefgrootte M3.5 M3.5 M3.5
Het aanhalen het vastmaken torsie (N.m) 0,8 0,8 0,8




Het werk en Installatievoorwaarde:

Omringende luchttemperatuur: -5℃--+40℃ en gemiddelde niet meer dan +35℃ binnen 24 uren;

Hoogte: ≤ 2000m;

Luchtvoorwaarde: wanneer de hoogste temperatuur +40℃ is, is de lucht relatieve vochtigheid niet tot 50%, maar de hogere vochtigheid wordt toegestaan bij lagere temperatuur. Als, 90%-vochtigheid bij 20℃. De gecondenseerde dauw zou moeten worden overwogen wanneer bij lagere temperatuur;

Verontreinigingsgraad: Klasse 3

Installatiecategorie: III

Beschermingsgraad: IP20

Installatievoorwaarde: de gradiënthoek tussen installatie zij en verticale kant niet moeten zou zijn meer dan ±5℃

Effect en vibrattion: de schakelaar moet in de omstandigheden van geen het duidelijke schudden, effect en trilling worden geïnstalleerd en opereren.



Structuurkenmerk:

Toepassing:  De hulpcontacten blokkeren, tijdrelais en huidig-beperkt contactenblok, en thermisch relais, dan om andere afgeleide producten te zijn;

Kenmerk: klein volume, lichtgewicht, minder machtsverlies, met lange levensuur en brandkast en betrouwbaarheid enz.

Installatie:  Het standaard het installeren spoor van 35mm (sc09~95) en het standaard het installeren spoor van 75mm (SC40~95), of schroeven



De schakelaar kan met het hulpcontact van 1NO of het hulpcontact van 1NC (minder dan 32A), en het hulpcontact+1nc hulpcontact van 1NO worden uitgerust (meer dan 40A). Bovendien kan het met hulp de schakelaarblok van F4 worden uitgerust (2blocks of 4blocks);




Installatiedimensie:

Maximum Maximum B Maximum C a B
77 129 116 40 100/110 6.5

110Vac 3 van de Schakelaardp van Polen AC Elektrische Welomlijnde het Doelschakelaar 1

110Vac 3 van de Schakelaardp van Polen AC Elektrische Welomlijnde het Doelschakelaar 2







110Vac 3 van de Schakelaardp van Polen AC Elektrische Welomlijnde het Doelschakelaar 3
