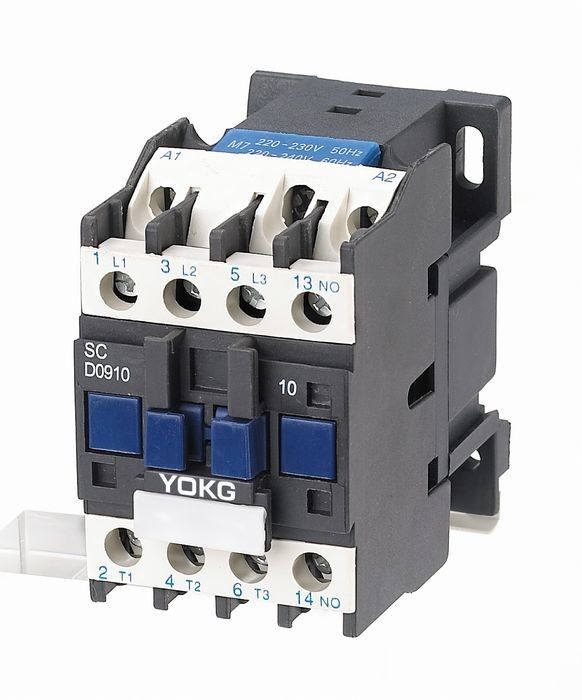

Elektrische de Schakelaarsc09~12 20A 690V 3poles Zwarte Schakelaar van YOKG AC
Toepassing:
Sc-reeksac de schakelaar (hierna schakelaar) is geschikt om in de kringen tot de nominale spanning 690V AC 50 Herz te gebruiken of 60 Herz, schatten stroom tot 95A, voor het maken, brekend, vaak beginnend & controlerend de AC motor. Gecombineerd met het thermische relais, wordt het de elektromagnetische aanzet voor het beschermen van de overbelastingskringen.
Deze reeksschakelaar voldoet aan GB 14048, iec60947-4-1
Hoofdparameters en Technische Prestaties:
| Type | SC09 | SC12 | ||
| Het geschatte verwarmen huidig (a) | 20 | 20 | ||
| Geschat isolatievoltage (v) | 690 | 690 | ||
| Het geschatte effect weerstaat voltage (KV) | 6 | 6 | ||
| Geschat makend capaciteit | 10le | 10le | ||
| Geschatte brekende capaciteit | 8le | 8le | ||
| Polen | 3 | 3 | ||
| Hulpcontact | NO/NC | NO/NC | ||
| Van korte duur weersta stroom (A) | 10S | 72 | 96 | |
| Geschatte werkende stroom (A) | 380V | Ac-3 | 9 | 12 |
| Ac-4 | 3.5 | 5 | ||
| 660V | Ac-3 | 6.6 | 8.9 | |
| Ac-4 | 1.5 | 2 | ||
| Ac-3 capaciteit van fase 3 eekhoorn-kooi motor (ac-3) kW |
220V | 2.2 | 3 | |
| 380V | 4 | 5.5 | ||
| 660V | 5.5 | 7.5 | ||
| Verrichtingsfrequentie (times/h) | Het elektroleven | Ac-3 | 1200 | 1200 |
| Ac-4 | 300 | 300 | ||
| Het mechanische leven | 3600 | 3600 | ||
| Het elektroleven (10000/times) | Ac-3 | 100 | 100 | |
| Ac-4 | 20 | 20 | ||
| Het mechanische leven (10000/times) | 1000 | 1000 | ||
| Uitgerust zekeringstype | Rt16-20 | Rt16-20 | ||
| Het geschatte voltage van de controlelevering ons (V) | 50/60Hz | 12~480 | 12~480 | |
| Verrichtingswaaier | Trekkracht-in | (85%~110%) ons +40℃ | (85%~110%) ons +40℃ | |
| Het bevrijden | (20%~75%) ons -5℃ | (20%~75%) ons -5℃ | ||
| Ac rol gemiddelde macht (VA) | Begin | 70 | 70 | |
| Het houden | 8 | 8 | ||
| De klasse van de machtsefficiency | klasse 3 | klasse 3 | ||
| Thermisch verlies (W) | 2~3 | 2~3 | ||
| Aandrijvingstijd (Mej.) | Sluit | 12~25 | 12~25 | |
| Onderbreking | 5~20 | 5~20 | ||
| Hoofdkring bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 |
| 2 stokken | 1~4 | 1~4 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | |
| 2 stokken | 1~2.5 | 1~2.5 | ||
| Harde draad (㎟) | 1 stok | 1~4 | 1~4 | |
| 2 stokken | 1~4 | 1~4 | ||
| Het vastmaken schroefgrootte | M3.5 | M3.5 | ||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 | 0,8 | ||
| Controlelijn bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 |
| 2 stokken | 1~4 | 1~4 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | |
| 2 stokken | 1~2.5 | 1~2.5 | ||
| Harde draad (㎟) | 1 stok | 1~4 | 1~4 | |
| 2 stokken | 1~4 | 1~4 | ||
| Het vastmaken schroefgrootte | M3.5 | M3.5 | ||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 | 0,8 |
||
Model en Implicatie:
Het werk en Installatievoorwaarde:
Omringende luchttemperatuur: -5℃--+40℃ en gemiddelde niet meer dan +35℃ binnen 24 uren;
Hoogte: ≤ 2000m;
Luchtvoorwaarde: wanneer de hoogste temperatuur +40℃ is, is de lucht relatieve vochtigheid niet tot 50%, maar de hogere vochtigheid wordt toegestaan bij lagere temperatuur. Als, 90%-vochtigheid bij 20℃. De gecondenseerde dauw zou moeten worden overwogen wanneer bij lagere temperatuur;
Verontreinigingsgraad: Klasse 3
Installatiecategorie: III
Beschermingsgraad: IP20
Installatievoorwaarde: de gradiënthoek tussen installatie zij en verticale kant niet moeten zou zijn meer dan ±5℃
Effect en vibrattion: de schakelaar moet in de omstandigheden van geen het duidelijke schudden, effect en trilling worden geïnstalleerd en opereren.
Structuurkenmerk:
Het kan met hulpcontactenblok, tijdrelais en huidig-beperkt contactenblok, en thermisch relais worden geïnstalleerd, dan om andere afgeleide producten te zijn;
Deze reeksschakelaar heeft klein volume, lichtgewicht, minder machtsverlies, met lange levensuur en brandkast en betrouwbaarheid enz.
De schakelaar kan met het hulpcontact van 1NO of het hulpcontact van 1NC (minder dan 32A), en het hulpcontact+1nc hulpcontact van 1NO worden uitgerust (meer dan 40A). Bovendien kan het met hulp de schakelaarblok van F4 worden uitgerust (2blocks of 4blocks);
Naast te installeren gebruiksschroef, kan de schakelaar met het standaard het installeren spoor van 35mm (sc09~95) en het standaard het installeren spoor van 75mm (SC40~95) worden aangehaald
Installatiedemension:
| Maximum | Maximum B | Maximum C | a | B | ∅ |
| 47 | 76 | 82 | 34/35 | 50/60 | 4.5 |
