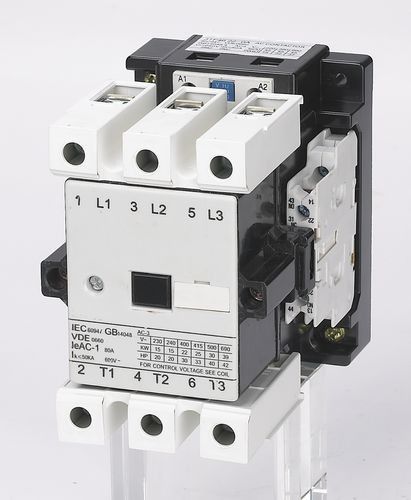

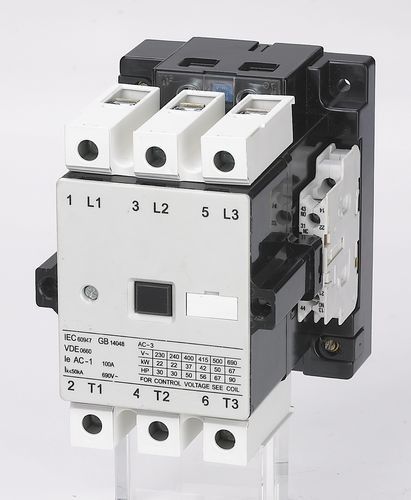

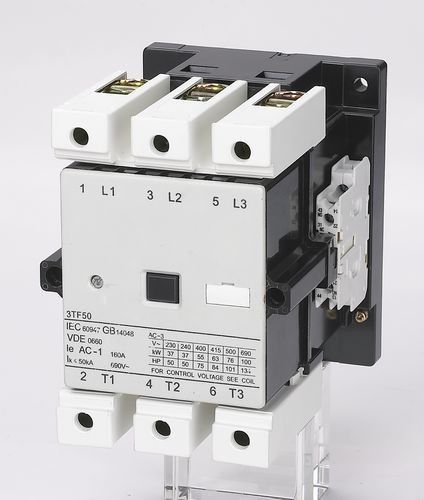

80A 90amp 100 ampère160a AC Schakelaar 3 de Elektrische Schakelaar van Pool
Toepassing:
SFC-reeksac de schakelaar (hierna schakelaar) is geschikt om in de kringen tot de nominale spanning 690V AC 50 Herz of 60 Herz te gebruiken, schatte isolatievoltage van 690V, en de geschatte stroom van 9A aan 475A bij het geschatte het werk voltage 380V in het ac-3 toepassingstype, en voor verbinding en breken het over lange afstand van de kring gebruikt. De schakelaar is geschikt in frequente begin en controle van AC motor.
Deze reeksschakelaar voldoet aan GB 14048, iec60947-4-1
Hoofdparameters en Technische Prestaties:
Type | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
Het geschatte verwarmen huidig (a) | 80 | 90 | 100 | 100 | 160 | 160 | ||
Geschat isolatievoltage (v) | 690 | |||||||
Het geschatte effect weerstaat voltage (KV) | 6 | |||||||
Geschat makend capaciteit | 10le | |||||||
Geschatte brekende capaciteit | 8le | |||||||
Polen | 3 | |||||||
Hulpcontact | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
Van korte duur weersta stroom (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Geschatte werkende stroom (A) |
380V | Ac-3 | 45 | 63 | 75 | 85 | 110 | 140 |
Ac-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
Controleerbare motormacht (kW) 50Hz |
Ac-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
Ac-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
Verrichtingsfrequentie (times/h) | Ac-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
Ac-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
Het elektroleven (10000/times) | Ac-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
Ac-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
Het mechanische leven (10000/times) | 800 | 800 | 600 | 600 | 600 | 600 | ||
Het aantrekken van Rol het werk voltagetolerantie (AC) | (85%~110%) ons +40℃ | |||||||
Het aantrekken van de consumptie van de Rolmacht | Het houden (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
Oogst (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
Hulpcontact conventionele thermische stroom (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
Hulpcontact geschat isolatievoltage (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
Het hulpcontact schatte het werken huidig (a) | Ac-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
Gelijkstroom-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 |
Het werk en Installatievoorwaarde:
♦ Omringende luchttemperatuur: -5℃--+40℃ en gemiddelde niet meer dan +35℃ binnen 24 uren;
♦ Hoogte: ≤ 2000m;
♦ Luchtvoorwaarde: wanneer de hoogste temperatuur +40℃ is, is de lucht relatieve vochtigheid niet tot 50%, maar de hogere vochtigheid wordt toegestaan bij lagere temperatuur. Als, 90%-vochtigheid bij 20℃. De gecondenseerde dauw zou moeten worden overwogen wanneer bij lagere temperatuur;
♦ Verontreinigingsgraad: Klasse 3
♦ Installatiecategorie: III
♦ Beschermingsgraad: IP20
♦ Installatievoorwaarde: de gradiënthoek tussen installatie zij en verticale kant niet moeten zou zijn meer dan ±5℃
♦ Effect en vibrattion: de schakelaar moet in de omstandigheden van geen het duidelijke schudden, effect en trilling worden geïnstalleerd en opereren.
Structuurkenmerk:
♦ Veiligheidsontwerp tegen elektrische schok, veiliger en betrouwbaar
♦ De eigenschap van klein volume, lichtgewicht, een boog vormende kamer is ingesloten, kleine elektrische het een boog vormen afstand
♦ De boog-dovende bouw is nieuw, is de schuring van de contacten klein, met het lang elektrisch leven
♦ De verrichting van de magneet die vele voordelen zoals goede betrouwbaarheid, bestand effect, vermoeidheid etc. belangrijke voordelen
♦ Het contact heeft twee paar van normaal open en dicht hulpcontact, daarnaast, het kan meer hulpcontacten worden opgezet
♦ Behalve haal met schroeven aan, kan de schakelaar met norm worden aangehaald installerend spoor van 35mm snakt
Verschijning en Installatiedimensie:
Installatiedimensie:
Type | Maximum | Maximum B | Maximum C | a | B | ∅ |
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
