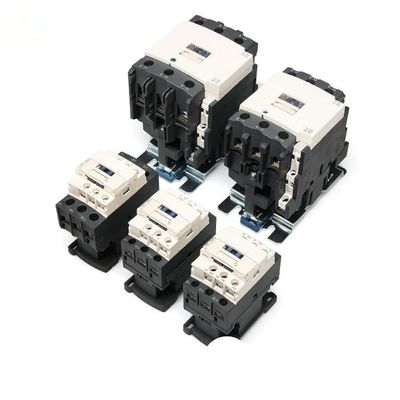

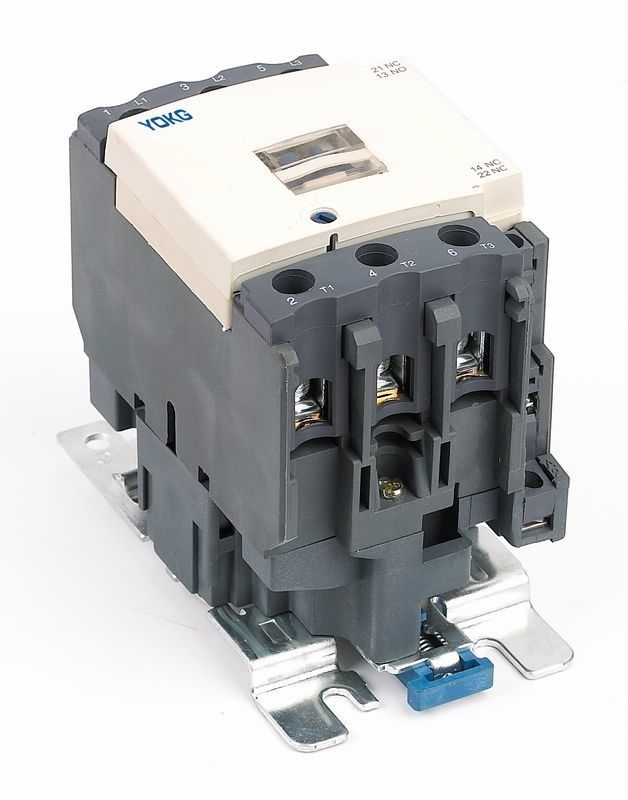

3 faseac Schakelaar 1NO+1NC in 20A 25A 32A 40A in 3 Pool
Genaraldetails:
| Installatie | Het spoor of de schroeven van DIN |
| Certificaten | CE-CITIZENS BAND TUV |
| Norm | CEI 60947-1, CEI 60947-4-1 |
| Geschatte frequentie | 50 Hz/60Hz |
| Geschatte stroom | Tot 95A |
| Beschermingsgraad | IP20 |
|
Installatiecategorie |
III |
| Omgevingstemperatuur | -5℃--+40℃ |
Model en Implicatie:
Hoofdparameters en Technische Prestaties:
| Type | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Het geschatte verwarmen huidig (a) | 20 | 20 | 25 | 32 | 40 | ||
| Geschat isolatievoltage (v) | 690 | ||||||
| Het geschatte effect weerstaat voltage (KV) | 6 | ||||||
| Geschat makend capaciteit | 10le | ||||||
| Geschatte brekende capaciteit | 8le | ||||||
| Polen | 3 | ||||||
| Hulpcontact | 1NO + 1NC | ||||||
| Van korte duur weersta stroom (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| Ac-3 Geschatte werkende stroom (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| Ac-3 capaciteit van fase 3 eekhoorn-kooi motor (ac-3) kW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| Verrichtingsfrequentie (times/h) | Het elektroleven | 1200 | 600 | ||||
| Het mechanische leven | 3600 | ||||||
| Ac-3 het elektroleven (10000/times) | 100 | 100 | 100 | 100 | 80 | ||
| Het mechanische leven (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Uitgerust zekeringstype | Rt16-20 | Rt16-20 | RT16-32 | RT16-40 | Rt16-50 | ||
| Het geschatte voltage van de controlelevering ons (V) | 50/60Hz | 12~480 | |||||
| Verrichtingswaaier | Trekkracht-in | (85%~110%) ons +40℃ | |||||
| Het bevrijden | (20%~75%) ons -5℃ | ||||||
| Ac rol gemiddelde macht (VA) | Begin | 70 | 110 | ||||
| Het houden | 8 | 11 | |||||
| De klasse van de machtsefficiency | klasse 3 | ||||||
| Thermisch verlies (W) | 2~3 | 3~4 | |||||
| Aandrijvingstijd (Mej.) | Sluit | 12~35 | |||||
| Onderbreking | 5~20 | ||||||
| Hoofdkring bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
| 2 stokken | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
| 2 stokken | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
| Harde draad (㎟) | 1 stok | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
| 2 stokken | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| Het vastmaken schroefgrootte | M3.5 | M4 | |||||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 | 1.2 | |||||
| Controlelijn bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 stokken | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 stokken | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Harde draad (㎟) | 1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 stokken | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Het vastmaken schroefgrootte | M3.5 | ||||||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 | ||||||
Structuurkenmerk:
♦ Stoflakenontwerp, betere veiligheid, betrouwbaarheid en uitgebreide levensduur
♦ Kan met hulpcontactenblok, tijdrelais en huidig-beperkt contactenblok, en thermisch relais worden geïnstalleerd, dan om andere afgeleide producten te zijn;
♦ Klein volume, lichtgewicht, minder machtsverlies, met lange levensuur en brandkast en betrouwbaarheid enz.
♦ Kan met het hulpcontact van 1NO of het hulpcontact van 1NC (minder dan 32A), en het hulpcontact+1nc hulpcontact van 1NO worden uitgerust (meer dan 40A). Bovendien kan het met hulp de schakelaarblok van F4 worden uitgerust (2blocks of 4blocks);
♦ Naast te installeren gebruiksschroef, kan de schakelaar met het standaard het installeren spoor van 35mm (SC1-09~95) en het standaard het installeren spoor van 75mm (SC1-40~95) worden aangehaald
Verschijning en Installatiedimensie:
Installatiedimensie:
| Type | Maximum | Maximum B | Maximum C | a | B | ∅ |
| SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
