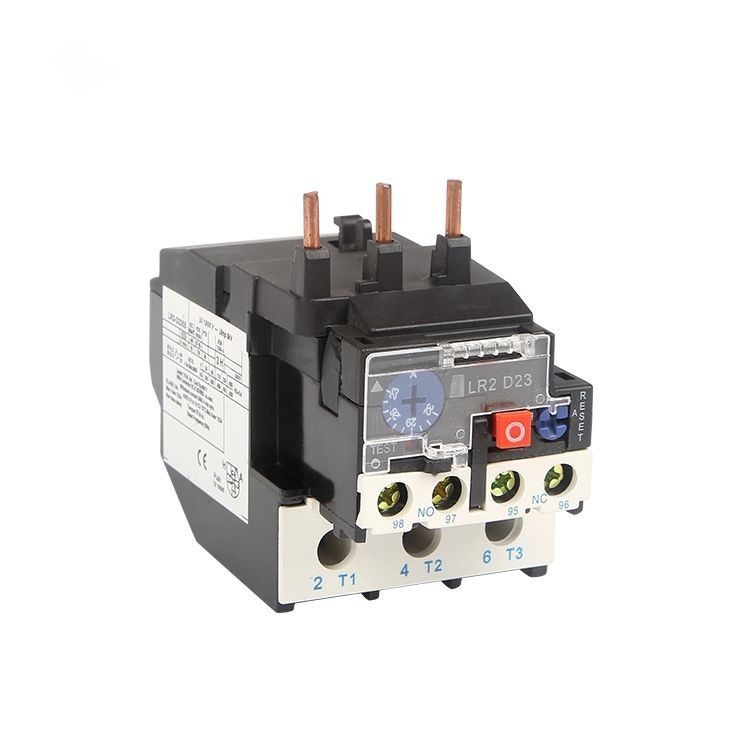

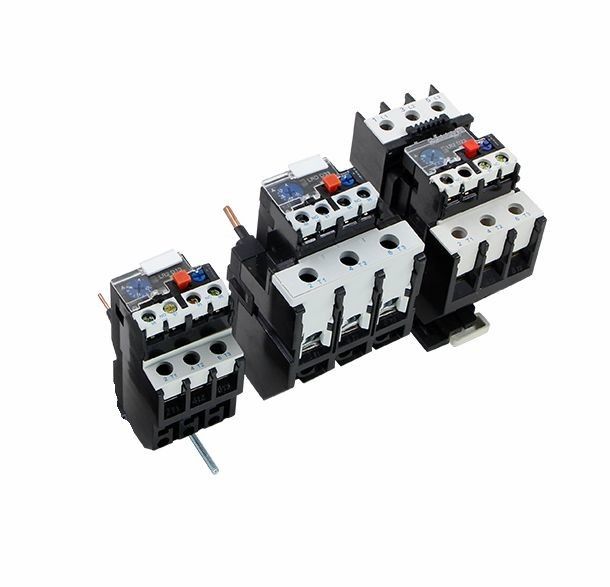

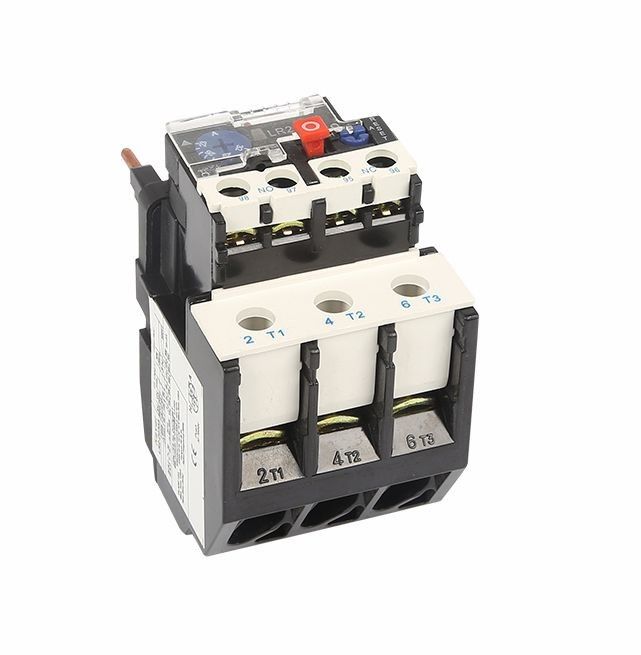

LR2-D13 Relais van de reeks36a het Elektromechanische Magnetische Thermische Overbelasting
Toepassing:
Lr2-D kan het reeks thermische relais in de kring van 50Hz worden gebruikt of 60Hz, schatte isolatievoltage 660V, schatte huidige 0.1-93A voor het beschermen van de faseonderbreking wanneer de elektrische motor overbelasting is.
Het relais heeft verschillende mechanisme en temperatuurcompensatie & kan zijn pluged in lc1-D reeksac schakelaar. Het is het meest geavanceerde thermische relais in de jaren '90 in de wereld.
A. fundamentele parameter van de belangrijkste kring
(a). Geschat isolatievoltage 660V.
(b). Het geschatte werken huidige 25,36,93A afzonderlijk.
(c). De regelgeversverbinding van het geschatte huidig plaatsen en het plaatsen.
(d). Stroom van de thermische component (zie lijst 1)
B. hulpkring
(a). Er is één paar van het contact van nr en N/C-met elektrische isolatie.
(b). Geschat isolatievoltage 500V.
(c). Geschatte frequentie 50-60Hz.
(d). De gebruiksgroep, schatte het werk voltage, benoemt thermische huidig en schatte stroom.
Motiekenmerk: Tijd de in drie stadia van de Saldomotie
| Nr | Tijden van de plaatsende stroom | Motietijd | Beginvoorwaarde | Omgevingstemperatuur | ||
| 1 | 1.05 | >2h | Koude staat | 20±5oC | ||
| 2 | 1.2 | <2h> | Hittestaat (na de No.1-test) | |||
| 3 | 1.5 | <4min> | ||||
| 4 | 7.2 | 10A | 2s< Tp=""> | ≤63A | Koude staat | |
| 10 | 4s< Tp=""> | >63A | ||||
Fase-verliezend Motiekenmerk
| Nr | Tijden van de plaatsende stroom | Motietijd | Beginvoorwaarde | Ambienttemperature | |
| Om het even welke twee fasen | Een andere fase | ||||
| 1 | 1.0 | 0,9 | >2h | Koude staat | 20±5oC |
| 2 | 1.15 | 0 | <2h> | Hittestaat (na de No.1-test) |
|
| Type | Aantal | Plaatsende waaier (a) | Voor schakelaar |
| LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.4 | CJX2-09~32 | |
| 1304 | 0.4~0.63 | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-09~32 | |
| 1314 | 7~10 | CJX2-09~32 | |
| 1316 | 9~13 | CJX2-09~32 | |
| 1321 | 12~18 | CJX2-09~32 | |
| 1322 | 17~25 | CJX2-32 | |
| LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
| 2355 | 30~40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
| 3353 | 23~32 | CJX2-09~32 | |
| 3355 | 30~40 | CJX2-09~32 | |
| 3357 | 37~50 | CJX2-09~32 | |
| 3359 | 48~65 | CJX2-09~32 | |
| 3361 | 55~70 | CJX2-09~32 | |
| 3363 | 63~80 | CJX2-09~32 | |
| 3365 | 80~93 | CJX2-95 | |
| LR2-D43 | 4365 | 80~104 | CJX2-95 |
| 4367 | 95~120 | CJX2-95~115 | |
| 4369 | 110~140 | CJX2-115 |
| Type | Geschatte werkende stroom van thermisch relais | Thermische component | ||
| Geschatte stroom (A) |
Geschat of schaal van geschat huidig (a) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0,16 | 0.10-0.16 |
| LR2-D1302 | 0,25 | 0.16-0.25 | ||
| LR2-D1303 | 0,4 | 0.25-0.40 | ||
| LR2-D1304 | 0,63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
