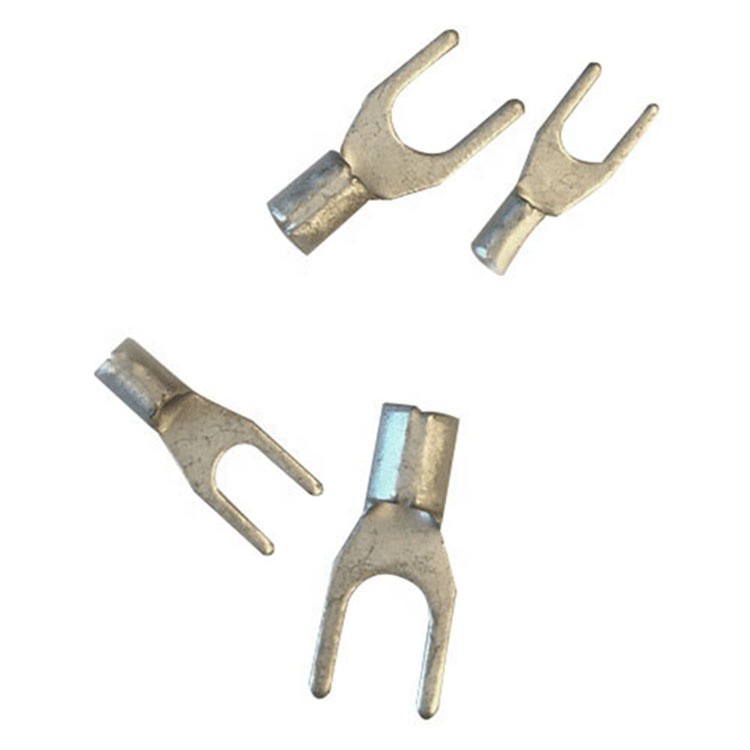

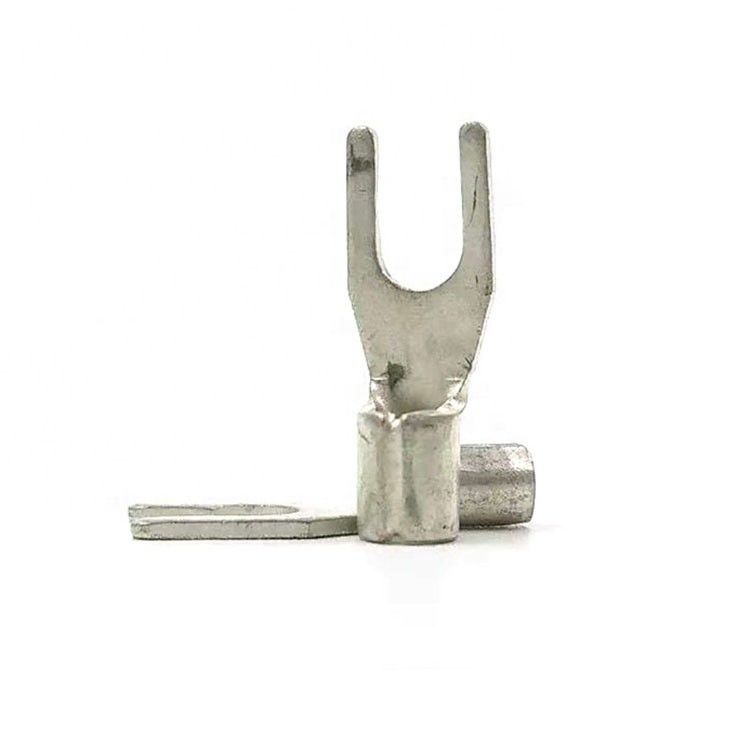

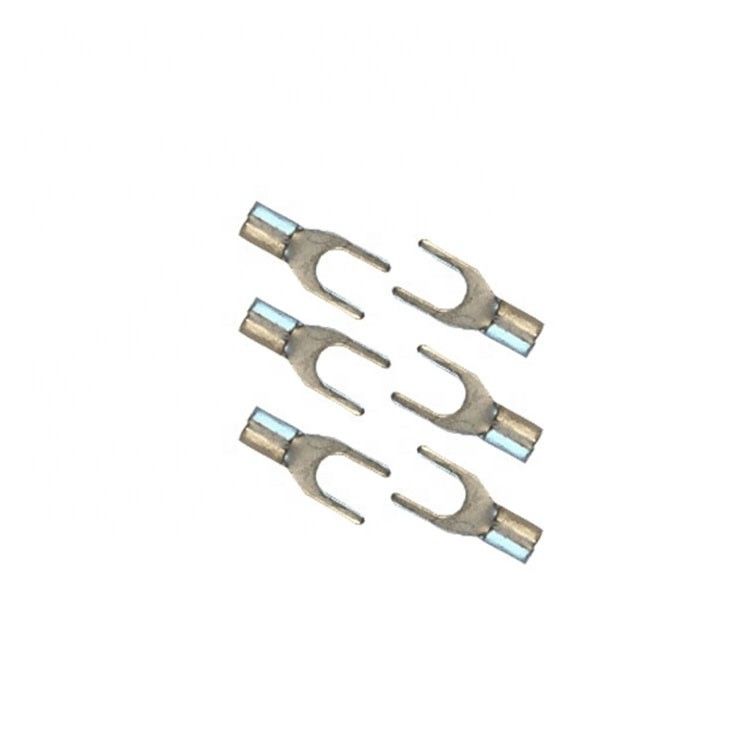

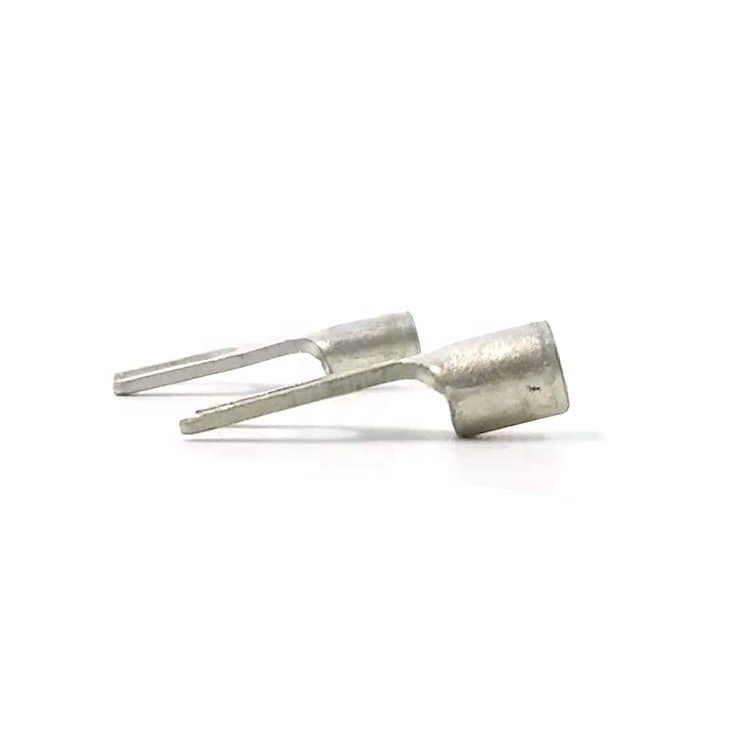

Van het de Spade Eindkoper van SNB Reeks niet-Geïsoleerde van de de Vorkschakelaar het Type van U Kabelhandvaten
Punt Nr: | AAN niet-Geïsoleerd Ring Terminals |
Productnaam: | SNB-Spadeterminals |
Kleur: | Ingeblikt koper |
Materiaal: | Messing of Koper, die plateren: Tin |
Toepassing: | Draad en kabelverbinding |
Producttype | Terminals |
Draadwaaier: 0.5-1.5㎜ ², A.W.G: 22~16, Imax=19A
Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
SNB1.25-3.2 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 3.4 | 1.7 |
SNBS1.25-3.5 | #6 | 3.7 | 5.7 | 16.0 | 6.5 | |||
SNBL1.25-3.5 | #6 | 3.7 | 6.4 | 16.0 | 6.5 | |||
Snbs1.25-4 | #8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
Snbm1.25-4 | #8 | 4.3 | 7.2 | 16.0 | 6.5 | |||
Snbl1.25-4 | #8 | 4.3 | 8.1 | 16.0 | 6.5 | |||
Snbs1.25-5 | #10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
Snbl1.25-5 | #10 | 5.3 | 9.5 | 16.0 | 6.5 | |||
Snbs1.25-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
Snbl1.25-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
Snb1.25-8 | 5/16 | 8.4 | 14.5 | 23.5 | 12.5 |
Draadwaaier: 1.5-2.5㎜ ², A.W.G: 16~14, Imax=27A
Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
SNB2-3.2 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 4.1 | 2.3 |
SNBS2-3.5 | #6 | 3.7 | 5.7 | 16.0 | 6.5 | |||
SNBL2-3.5 | #6 | 3.7 | 6.0 | 16.0 | 6.5 | |||
Snbs2-4 | #8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
Snbm2-4 | #8 | 4.3 | 7.2 | 16.0 | 6.5 | |||
Snbl2-4 | #8 | 4.3 | 8.1 | 16.0 | 6.5 | |||
Snbs2-5 | #10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
Snbl2-5 | #10 | 5.3 | 9.5 | 16.0 | 6.5 | |||
Snbs2-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
Snbl2-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
Snb2-8 | 5/16 | 8.4 | 14.5 | 23.5 | 12.5 |
Draadwaaier: 2.5-4㎜ ², A.W.G: 14~12, Imax=37A
Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
Snb3.5-3 | #4 | 3.2 | 5.7 | 18.3 | 7.0 | 6.0 | 5.0 | 3.0 |
Snb3.5-4 | #8 | 4.3 | 8.0 | 18.3 | 7.0 | |||
Snb3.5-5 | #10 | 5.3 | 8.0 | 18.3 | 7.0 | |||
Snb3.5-6 | 1/4 | 6.4 | 12.0 | 21.5 | 12.1 |
Draadwaaier: 4-6㎜ ², A.W.G: 12~10, Imax=48A
Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
SNB5.5-3.5 | #6 | 3.7 | 8.3 | 19.5 | 7.5 | 6.8 | 5.6 | 3.4 |
Snbs5.5-4 | #8 | 4.3 | 8.3 | 19.5 | 7.5 | |||
Snbl5.5-4 | #8 | 4.3 | 9.0 | 19.5 | 7.5 | |||
Snb5.5-5 | #10 | 5.3 | 9.0 | 19.5 | 7.5 | |||
Snbs5.5-6 | 1/4 | 6.4 | 9.0 | 19.5 | 7.5 | |||
Snbl5.5-6 | 1/4 | 6.4 | 12.0 | 25.5 | 12.0 | |||
Snb5.5-8 | 5/16 | 8.4 | 14.0 | 24.5 | 11.5 |
Draadwaaier: 6-25㎜ ², A.W.G: 8~4
Punt Nr. | Nagelgrootte | Afmeting (mm) | Imax | ||||||
d2 | B | L | F | E | D∅ | d∅ | |||
Snb8-4 | #8 | 4.3 | 8.7 | 23.0 | 6.0 | 8.5 | 7.2 | 4.5 | 62A |
Snb8-5 | #10 | 5.3 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 | 62A |
Snb8-6 | 1/4 | 6.4 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 | 62A |
Snb8-8 | 5/16 | 8.4 | 14.5 | 28.0 | 8.3 | 8.5 | 7.2 | 4.5 | 62A |
Snb14-6 | 1/4 | 6.4 | 12.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 | 88A |
Snb14-8 | 5/16 | 8.4 | 14.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 | 88A |
Snb22-8 | 5/16 | 8.4 | 14.0 | 34.5 | 9.0 | 12.0 | 11.5 | 7.7 | 115A |
