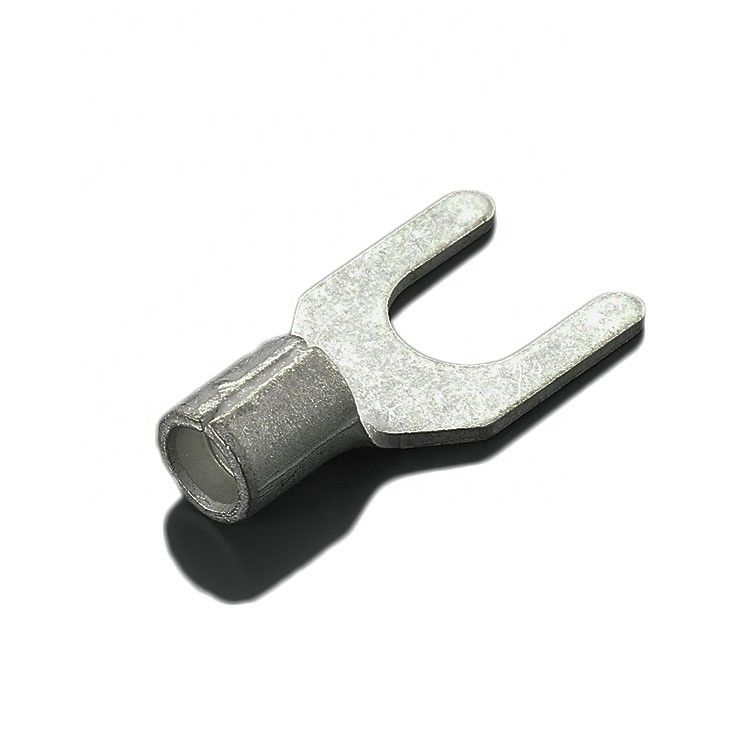

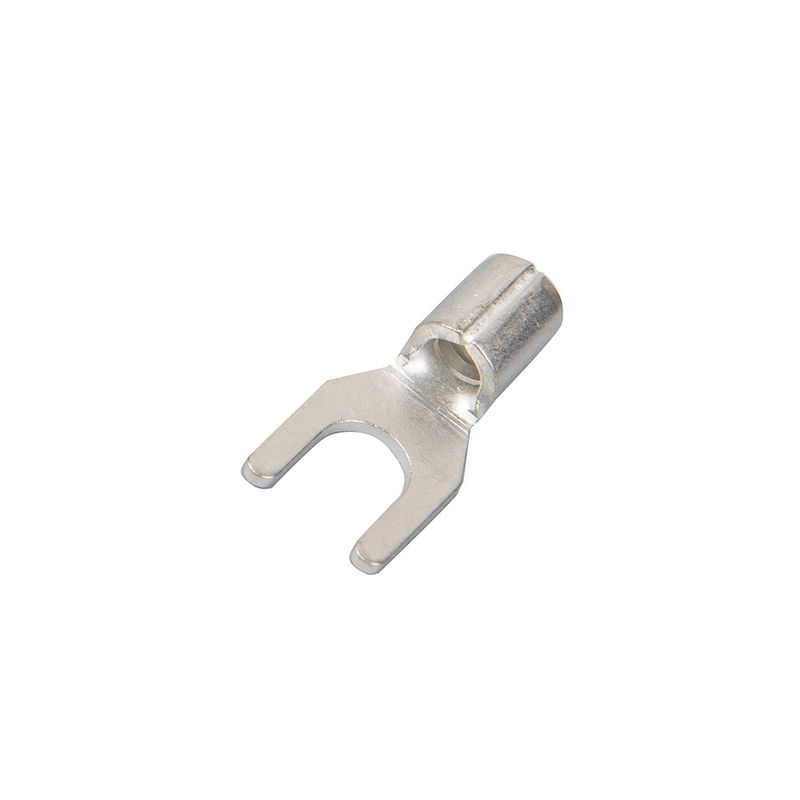

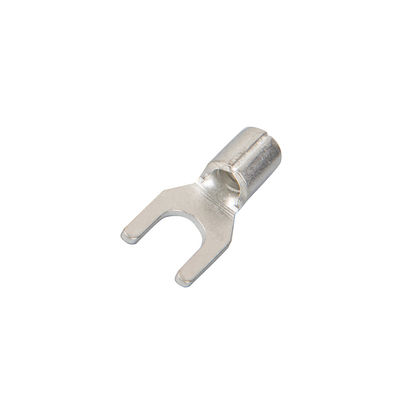

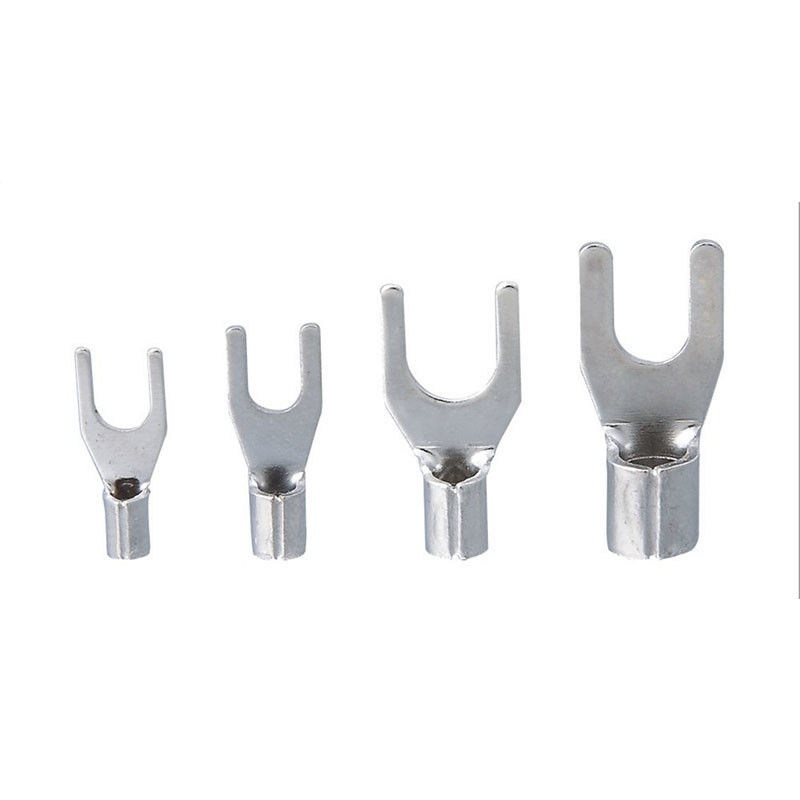

Naakte Spadetype Eindsnb Niet geïsoleerde het Handvatterminal van het Golfplaatkoper
Punt Nr: | AAN niet-Geïsoleerd Ring Terminals |
Productnaam: | SNB-Spadeterminals |
Kleur: | Ingeblikt koper |
Materiaal: | Messing of Koper, die plateren: Tin |
Toepassing: | Draad en kabelverbinding |
Producttype | Terminals |
Maximum stroom | Imax 19A, 27A, 37A, 48A, 62A, 88A, 115A |
Vorm | Spade |
Draadwaaier: 0.5-1.5㎜ ², A.W.G: 22~16, Imax=19A
Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
SNB1.25-3.2 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 3.4 | 1.7 |
SNBS1.25-3.5 | #6 | 3.7 | 5.7 | 16.0 | 6.5 | |||
SNBL1.25-3.5 | #6 | 3.7 | 6.4 | 16.0 | 6.5 | |||
Snbs1.25-4 | #8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
Snbm1.25-4 | #8 | 4.3 | 7.2 | 16.0 | 6.5 | |||
Snbl1.25-4 | #8 | 4.3 | 8.1 | 16.0 | 6.5 | |||
Snbs1.25-5 | #10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
Snbl1.25-5 | #10 | 5.3 | 9.5 | 16.0 | 6.5 | |||
Snbs1.25-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
Snbl1.25-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
Snb1.25-8 | 5/16 | 8.4 | 14.5 | 23.5 | 12.5 |
Draadwaaier: 1.5-2.5㎜ ², A.W.G: 16~14, Imax=27A
Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
SNB2-3.2 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 4.1 | 2.3 |
SNBS2-3.5 | #6 | 3.7 | 5.7 | 16.0 | 6.5 | |||
SNBL2-3.5 | #6 | 3.7 | 6.0 | 16.0 | 6.5 | |||
Snbs2-4 | #8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
Snbm2-4 | #8 | 4.3 | 7.2 | 16.0 | 6.5 | |||
Snbl2-4 | #8 | 4.3 | 8.1 | 16.0 | 6.5 | |||
Snbs2-5 | #10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
Snbl2-5 | #10 | 5.3 | 9.5 | 16.0 | 6.5 | |||
Snbs2-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
Snbl2-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
Snb2-8 | 5/16 | 8.4 | 14.5 | 23.5 | 12.5 |
Draadwaaier: 2.5-4㎜ ², A.W.G: 14~12, Imax=37A
Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
Snb3.5-3 | #4 | 3.2 | 5.7 | 18.3 | 7.0 | 6.0 | 5.0 | 3.0 |
Snb3.5-4 | #8 | 4.3 | 8.0 | 18.3 | 7.0 | |||
Snb3.5-5 | #10 | 5.3 | 8.0 | 18.3 | 7.0 | |||
Snb3.5-6 | 1/4 | 6.4 | 12.0 | 21.5 | 12.1 |
Draadwaaier: 4-6㎜ ², A.W.G: 12~10, Imax=48A
Punt Nr. | Nagelgrootte | Afmeting (mm) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
SNB5.5-3.5 | #6 | 3.7 | 8.3 | 19.5 | 7.5 | 6.8 | 5.6 | 3.4 |
Snbs5.5-4 | #8 | 4.3 | 8.3 | 19.5 | 7.5 | |||
Snbl5.5-4 | #8 | 4.3 | 9.0 | 19.5 | 7.5 | |||
Snb5.5-5 | #10 | 5.3 | 9.0 | 19.5 | 7.5 | |||
Snbs5.5-6 | 1/4 | 6.4 | 9.0 | 19.5 | 7.5 | |||
Snbl5.5-6 | 1/4 | 6.4 | 12.0 | 25.5 | 12.0 | |||
Snb5.5-8 | 5/16 | 8.4 | 14.0 | 24.5 | 11.5 |
Draadwaaier: 6-25㎜ ², A.W.G: 8~4
Punt Nr. | Nagelgrootte | Afmeting (mm) | Imax | ||||||
d2 | B | L | F | E | D∅ | d∅ | |||
Snb8-4 | #8 | 4.3 | 8.7 | 23.0 | 6.0 | 8.5 | 7.2 | 4.5 | 62A |
Snb8-5 | #10 | 5.3 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 | 62A |
Snb8-6 | 1/4 | 6.4 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 | 62A |
Snb8-8 | 5/16 | 8.4 | 14.5 | 28.0 | 8.3 | 8.5 | 7.2 | 4.5 | 62A |
Snb14-6 | 1/4 | 6.4 | 12.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 | 88A |
Snb14-8 | 5/16 | 8.4 | 14.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 | 88A |
Snb22-8 | 5/16 | 8.4 | 14.0 | 34.5 | 9.0 | 12.0 | 11.5 | 7.7 | 115A |
FAQ:
1. Bent u fabriek of handelsmaatschappij?
Ja, zijn wij fabrikant in Wenzhou, China. Wij kunnen u de concurrerende prijs & na de verkoopdienst geven.
2. Wat is de levertijd voor regelmatige orde?
7-15 dagen als ordehoeveelheid
3. Kunt u steekproeven verstrekken? Zijn de steekproeven vrij?
Ja, kunnen de steekproeven van vrachtlast worden voorzien om te zijn verzamelen.
4. Kunt u volgens de steekproeven produceren?
Ja, kunnen wij door uw steekproeven of technische tekeningen produceren. Wij kunnen de vormen en de inrichtingen bouwen.
5.What is uw termijnen van verpakking?
Over het algemeen, pakken wij onze goederen in neutrale witte dozen en bruine kartons in. Als u juridisch octrooi hebt geregistreerd,
wij kunnen de goederen in uw gemerkte vakjes inpakken na het krijgen van uw autorisatiebrieven.
6. Hoe ongeveer de naverkoopdienst?
Om het even welke commentaren worden ingestemd met, zullen wij uw toepassingsproblemen oplossen.
