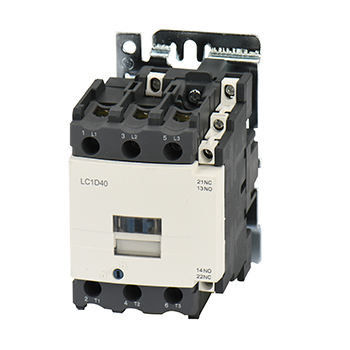

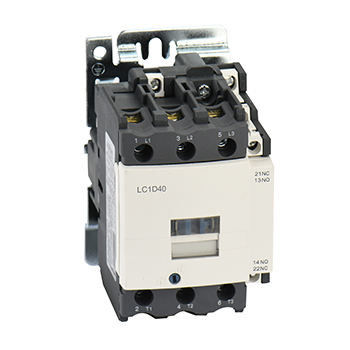

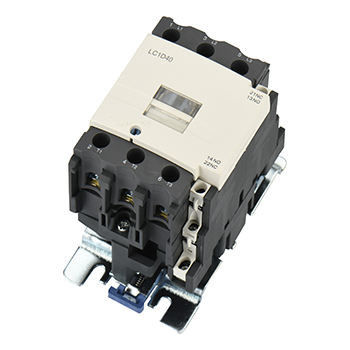

LC1D reeks40a 220v 1NO+1NC Telemecanique Schakelaar met de Functie van het Bedradingsdiagram
Algemeen:
Installatie: DIN-spoor/schroefinstallatie
Certificatie: CE, CITIZENS BAND, TUV
Norm: CEI 60947-1, CEI 60947-4-1
Omgevingstemperatuur: -5℃~+40℃
Bedradingscapaciteit (mm): 1.5-35
Frequentie: 50/60Hz
Hoogte: ≤ 2000m
Verontreinigingsgraad: Klasse 3
Installatiecategorie: III
Beschermingsgraad: IP20
Eigenschappen:
de schakelaar van 1.This SC1 AC met een stoflaken voor bescherming en meer vrij.
2.With het thermische relais, het combineerde in de elektromagnetische aanzet.
de vastgestelde toebehoren van 3.Full
4.Auxiliary gehangen contactgroep Hoogste/gehangen kant
5.Time-vertraging hulpcontact
Model en Implicatie:
Hoofdparameters en Technische Prestaties:
| Type | SC1-40 | Sc1-50 | SC1-65 | Sc1-80 | SC1-95 | ||
| Het geschatte verwarmen huidig (a) | 50 | 60 | 80 | 110 | 110 | ||
| Geschat isolatievoltage (v) | 690 | ||||||
| Het geschatte effect weerstaat voltage (KV) | 6 | ||||||
| Geschat makend capaciteit | 10le | ||||||
| Geschatte brekende capaciteit | 8le | ||||||
| Polen | 3 | ||||||
| Hulpcontact | 1NO + 1NC | ||||||
| Van korte duur weersta stroom (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| Ac-3 Geschatte werkende stroom (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Ac-3 capaciteit van fase 3 eekhoorn-kooi motor (ac-3) kW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Verrichtingsfrequentie (times/h) | Het elektroleven | 600 | |||||
| Het mechanische leven | 3600 | ||||||
| Ac-3 het elektroleven (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Het mechanische leven (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Uitgerust zekeringstype | RT16-63 | Rt16-80 | Rt16-80 | RT16-100 | RT16-125 | ||
| Het geschatte voltage van de controlelevering ons (V) | 50/60Hz | 12~480 | |||||
| Verrichtingswaaier | Trekkracht-in | (85%~110%) ons +40℃ | |||||
| Het bevrijden | (20%~75%) ons -5℃ | ||||||
| Ac rol gemiddelde macht (VA) | Begin | 200 | |||||
| Het houden | 20 | ||||||
| De klasse van de machtsefficiency | klasse 3 | ||||||
| Thermisch verlies (W) | 6 ~10 | ||||||
| Aandrijvingstijd (Mej.) | Sluit | 20 ~ 25 | 20 ~ 35 | ||||
| Onderbreking | 8 ~ 15 | 8 ~ 20 | |||||
| Hoofdkring bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 stokken | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 stokken | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Harde draad (㎟) | 1 stok | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 stokken | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Het vastmaken schroefgrootte | M8 | M10 | |||||
| Het aanhalen het vastmaken torsie (N.m) | 3.5 | 4 | |||||
| Controlelijn bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 stokken | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 stokken | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Harde draad (㎟) | 1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 stokken | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Het vastmaken schroefgrootte | M3.5 | ||||||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 | ||||||
Verschijning en Installatiedimensie:
Installatiedimensie:
| Type | Maximum | Maximum B | Maximum C | a | B | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
FAQ:
Q: Bent u de FABRIKANT of de Handelaar?
A: wij zijn de fabriek om voeding te schakelen, evenals zijn andere producten, de producten van hoogte - kwaliteit met redelijkste prijs.
Q: Wat is de LEVERTIJD?
A: de levertijd is gewoonlijk 5-20 dagen, hangt het van uw nauwkeurige product en hoeveelheid af.
Q: Keurt u OEM goed?
A: Ja, is het hoogst welkom.
