Gedetailleerde informatie

Industrieel type:	AC-3	Productnaam:	AC-schakelaar
Sollicitatie:	Wisselstroommotor besturen	Frequentie:	50 Hz/60 Hz
Elektriciteitstype:	T/T	Standaard:	IEC60947-4
Markeren:	2NO 3 de Schakelaar van Pool AC , De elektrische Schakelaar van 3 Pool AC , 3 de Schakelaar 110V van Pool AC

Productomschrijving

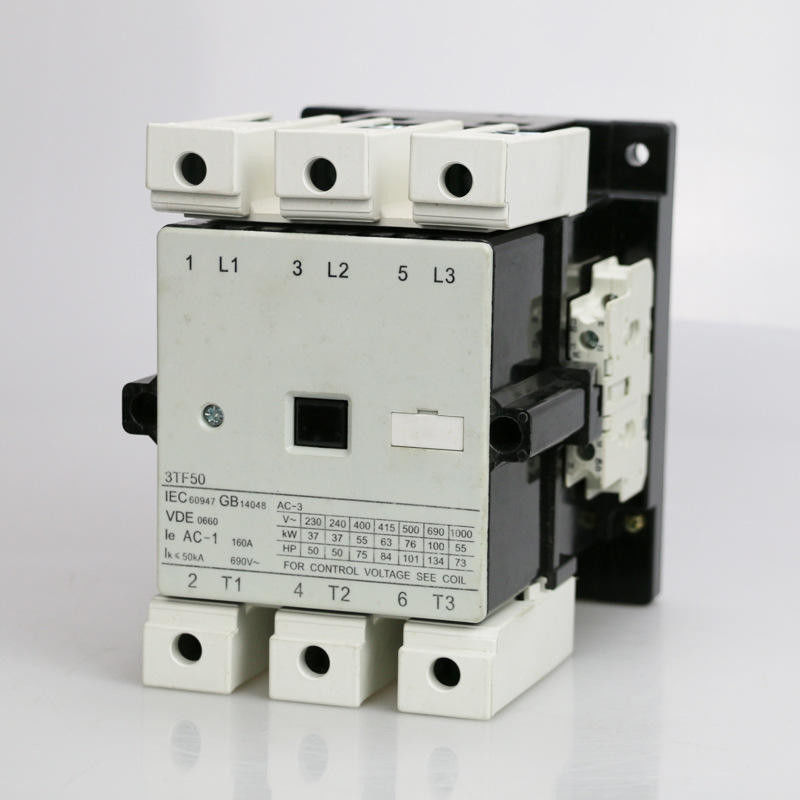

2NO 2NC TF50 100A 3P AC elektrische contactor 220V 380V 110V

Toepassing:

De wisselstroomcontactor van de SFC-serie (hierna "contactor" genoemd) is geschikt voor gebruik in circuits tot de nominale spanning 690 V wisselstroom 50 Hz of 60 Hz, de nominale isolatiespanning 690 V,met een vermogen van niet meer dan 50 W,De contactor is geschikt voor frequente start en besturing van wisselstroommotoren.

Deze serie contactor voldoet aan GB 14048, IEC60947-4-1

De hulpcontacten zijn op maximaal 2NO+2NC aangebracht.

Alle serieproducten kunnen worden gemonteerd met schroef, le≤32A contactor ook met installatiespoor.

Hoofdparameters en technische prestaties:

Type			SFC46	SFC47	SFC48	SFC49	SFC50	SFC51
Nominale verwarmingsstroom (A)			80	90	100	100	160	160
Nominale isolatiespanning (V)			690
Nominale slagstandspanning (KV)			6
Nominale productiecapaciteit			10e
Nominale breekcapaciteit			8e
Pools			3
Hulppunt			2NO+2NC	2NO+2NC	2NO+2NC	2NO+2NC	2NO+2NC	2NO+2NC
Kortdurende weerstand tegen stroom ((A)	10S		360	504	600	680	880	1120
Nominale werkstroom ((A)	380 V	AC-3	45	63	75	85	110	140
Nominale werkstroom ((A)	380 V	AC-4	24	28	34	42	54	68
Beheersbaar motorvermogen (KW) 50 Hz	AC-3	220 V	15	18.5	22	26	37	43
		380 V	22	30	37	45	55	75
		500 V	30	41	50	59	76	98
		660 V	39	55	67	67	100	100
	AC-4	380 V	12	14	17	21	27	35
	AC-4	660 V	20.8	24.3	29.5	36	46.9	60
Operatiefrequentie (tijd/uur)	AC-3		600	600	600	600	600	600
Operatiefrequentie (tijd/uur)	AC-4		300	300	300	300	300	300
Elektrische levensduur (10000/tijd)	AC-3		60	60	60	60	60	60
Elektrische levensduur (10000/tijd)	AC-4		15	15	10	10	10	10
Mechanische levensduur (10000/tijd)			800	800	600	600	600	600
Aantrekken Tolerantie van de werkspanning van de spoel (AC)			(85%~110%) +40°C
Aantrekken Spiraal vermogen verbruik	Behoud (VA)		17	17	32	32	39	39
Aantrekken Spiraal vermogen verbruik	Ophalen ((VA)		183	183	330	330	550	550
Bijstandscontact conventionele thermische stroom ((A)			10	10	10	10	10	10
Nominale isolatiespanning bij hulpcontact (V)			690	690	690	690	690	690
Nominale werkstroom van hulpcontact (A)	AC-15	380 V	4	4	4	4	4	4
	AC-15	220 V	6	6	6	6	6	6
	DC-13	110 V	1.14	1.14	1.14	1.14	1.14	1.14
	DC-13	220 V	0.48	0.48	0.48	0.48	0.48	0.48

Structuurkenmerken:

* Veiligheidsontwerp tegen elektriciteit, veiliger en betrouwbaarder

* Het kenmerk van klein volume, licht gewicht, boogkamer is afgesloten, kleine elektrische boog afstand

* De boogdoofconstructie is nieuw, slijtage van de contacten is klein, met een lange elektrische levensduur

* De werking van de magneet heeft vele voordelen zoals goede betrouwbaarheid, slagvastheid, vermoeidheid enz.

* Het contact heeft twee paar normale open en dicht hulpcontact, bovendien kan het worden gemonteerd meer hulpcontact

* Met uitzondering van het strekken met schroeven, kan de contactor worden gespannen met een standaard montage rail van 35 mm lang

Uiterlijk en afmeting van de installatie:

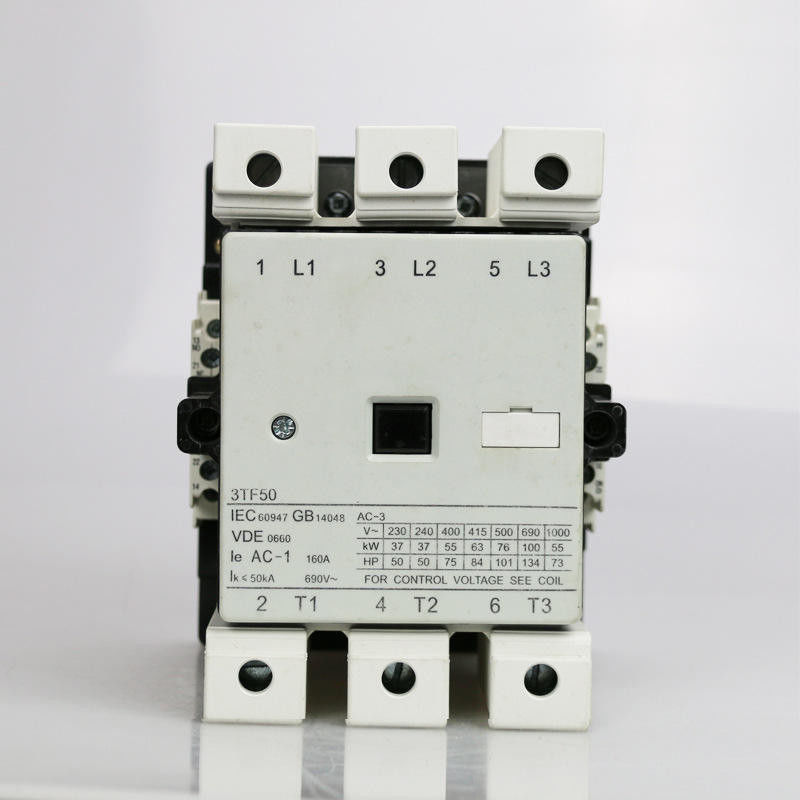

2NO 2NC TF50 100A 3 de Schakelaar Elektrische 220V 380V 110V van Pool AC

Afmeting van de installatie:

Type	Een max.	B max	C max	a.	b.	∅
SFC46	92	120	125	70	100	5.0
SFC47	92	120	125	70	100	5.0
SFC48	105	135	145	80	110	5.5
SFC49	105	135	145	80	110	5.5
SFC50	125	158	155	100	130	6.5
SFC51	125	158	155	100	130	6.5

2NO 2NC TF50 100A 3 de Schakelaar Elektrische 220V 380V 110V van Pool AC

Veelgestelde vragen

Q1. Kan ik een steekproef bestellen voor elektrische producten?

A: Ja, we verwelkomen een monsterbestelling om de kwaliteit te testen en te controleren.

Q2: Hoe zit het met de doorlooptijd?

A: Voor monsters is 3-5 dagen nodig, voor massaproductie is 7-15 dagen nodig voor bestelhoeveelheid

Q3. Hoe kan ik een bestelling voor elektrische producten verwerken?

A: Laat ons eerst uw eisen of toepassing weten.
Ten tweede: wij citeren volgens uw eisen of onze suggesties.
Ten derde: de klant bevestigt de monsters en plaatst een borg voor de formele bestelling.
Ten vierde: wij regelen de productie.

Q4. Is het goed om mijn logo op elektrische producten te drukken?

A: Ja, informeer ons over het ontwerp voordat we produceren.

label:

Plaats van herkomst:	China
Merknaam:	YOKG
Certificering:	CE,TUV,CB
Modelnummer:	STF46, STF47, STF48, STF49, STF50, STF51, STF52, STF53

Min. bestelaantal:	100pcs
Prijs:	negotiable
Verpakking Details:	Elke eenheid wordt ingepakt in één individuele binnendoos
Levertijd:	15days of hangt bij het opdracht geven van tot QTYS af
Betalingscondities:	L/C, D/P, T/T
Levering vermogen:	100000pcs per maand
