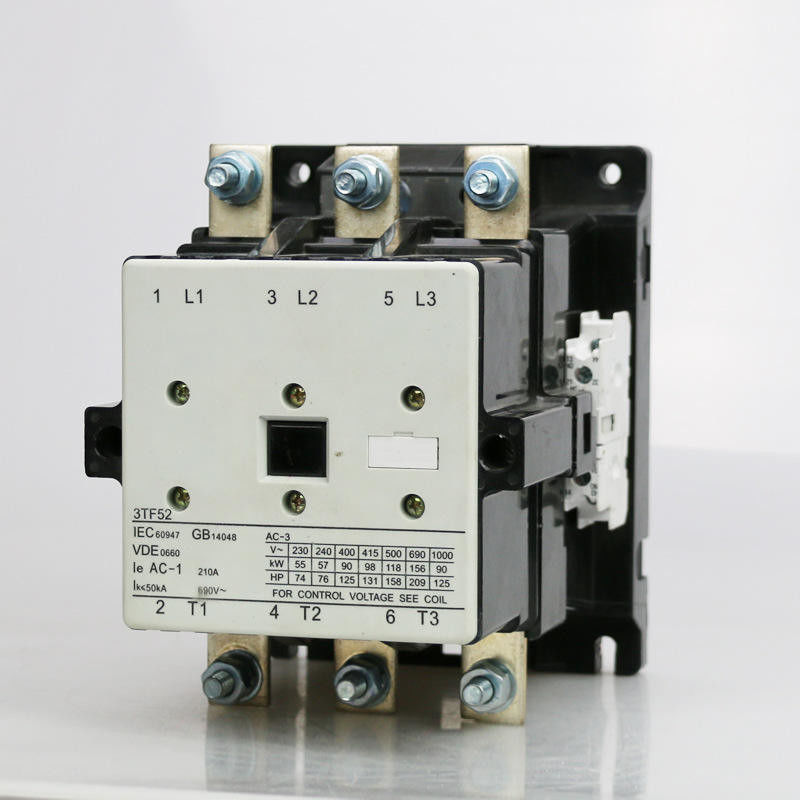

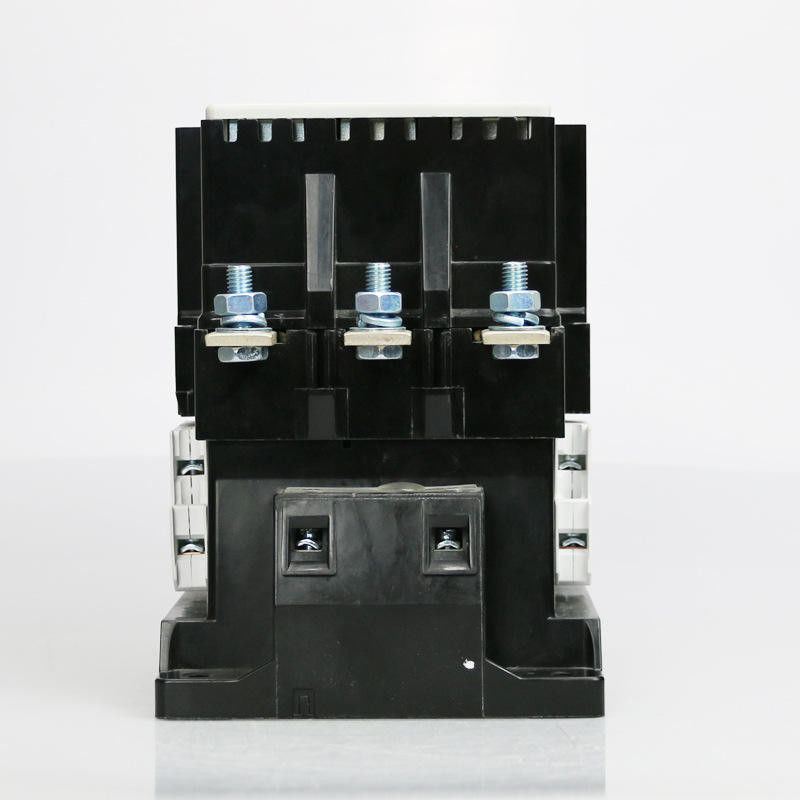

Magnetische 3TF-Reeks3p AC schakelaar 24V 120V 240V 480V 220V 3TF52
Toepassingen:
3TF de machtsschakelaars zijn geschikt om te schakelen en het controleren van de eekhoornkooi en sleepring motoren evenals andere AC ladingen,
zoals solenoïden, condensatoren, aanstekende ladingen, het verwarmen ladingen en transformatorladingen.
Normen:
De schakelaars zijn met IS/IEC 60947-4-1 in overeenstemming. Zij dragen ook het Ce-teken.
Gecoördineerde voeder:
De schakelaars en de bi-relais zijn getest voor coördinatie type-2 bij IQ = 50kA, 415V AC, 50Hz vanaf IS/IEC 60947-4-1, voor allebei
beschermde zekering evenals fuseless motorvoeders.
Hoofdparameters en Technische Prestaties:
| Type | STF52 | STF53 | STF54 | STF55 | STF56 | STF57 | ||
| Het geschatte verwarmen huidig (a) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| Geschat isolatievoltage (v) | 690 | |||||||
| Het geschatte effect weerstaat voltage (KV) | 6 | |||||||
| Geschat makend capaciteit | 10le | |||||||
| Geschatte brekende capaciteit | 8le | |||||||
| Polen | 3 | |||||||
| Hulpcontact | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Van korte duur weersta stroom (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Geschatte werkende stroom (A) |
380V | Ac-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| Ac-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| Controleerbare motormacht (kW) 50Hz |
Ac-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| Ac-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| Verrichtingsfrequentie (times/h) | Ac-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| Ac-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| Het elektroleven (10000/times) | Ac-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| Ac-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Het mechanische leven (10000/times) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| Het aantrekken van Rol het werk voltagetolerantie (AC) | (85%~110%) ons +40℃ | |||||||
| Het aantrekken van de consumptie van de Rolmacht | Het houden (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
| Oogst (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| Hulpcontact conventionele thermische stroom (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Hulpcontact geschat isolatievoltage (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Het hulpcontact schatte het werken huidig (a) | Ac-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| Gelijkstroom-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Het werk en Installatievoorwaarde:
* Omringende luchttemperatuur: -5℃--+40℃ en gemiddelde niet meer dan +35℃ binnen 24 uren;
* Hoogte: ≤ 2000m;
* Luchtvoorwaarde: wanneer de hoogste temperatuur +40℃ is, is de lucht relatieve vochtigheid niet tot 50%, maar de hogere vochtigheid wordt toegestaan bij lagere temperatuur. Als, 90%-vochtigheid bij 20℃. De gecondenseerde dauw zou moeten worden overwogen wanneer bij lagere temperatuur;
* Verontreinigingsgraad: Klasse 3
* Installatiecategorie: III
* Beschermingsgraad: IP20
* Installatievoorwaarde: de gradiënthoek tussen installatie zij en verticale kant niet moeten zou zijn meer dan ±5℃
* Effect en vibrattion: de schakelaar moet in de omstandigheden van geen het duidelijke schudden, effect en trilling worden geïnstalleerd en opereren.
Verschijning en Installatiedimensie:
Installatiedimensie:
| Type | Maximum | Maximum B | Maximum C | a | B | ∅ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
