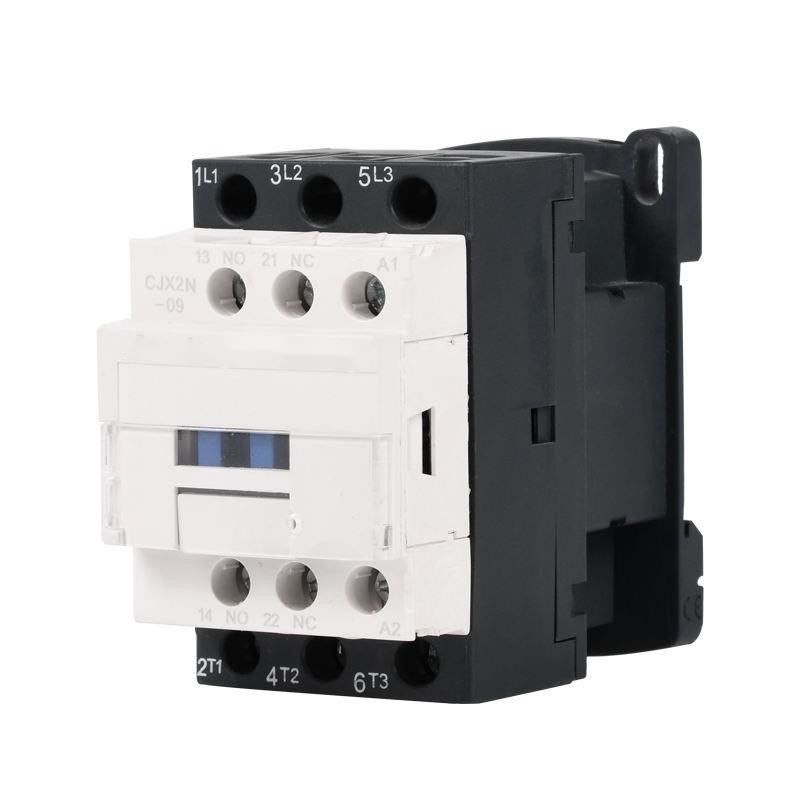

3P + NO + NC magnetische schakelaar D18 32A AC 220V 380V motorstartschakelaar
Sollicitatie:
SC1-serie AC-schakelaar is geschikt voor gebruik in de circuits met nominale spanning tot 660V AC 50Hz of 60Hz, nominale stroom tot
95A, voor het maken, breken, vaak starten en regelen van de AC-motor.Gecombineerd met het hulpcontactblok, timervertraging
& machine-vergrendelingsapparaat enz., het wordt de vertragingsschakelaar, mechanische vergrendelingsschakelaar, ster-driehoekstarter.Met de
thermisch relais, het wordt gecombineerd in de elektromagnetische starter.De schakelaar is geproduceerd volgens IEC 60947-4.
Hoofdparameters en technische prestaties:
| Type | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Nominale verwarmingsstroom (A) | 20 | 20 | 25 | 32 | 40 | ||
| Nominale isolatiespanning (V) | 690 | ||||||
| Nominale slagvastheid spanning (KV) | 6 | ||||||
| Nominale maakcapaciteit | 10le | ||||||
| Nominaal breekvermogen | 8le | ||||||
| Polen | 3 | ||||||
| Hulpcontact | 1NO + 1NC | ||||||
| Kortstondig bestand tegen stroom (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Nominale werkstroom (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| AC-3 capaciteit van fase 3 kooiankermotor (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| Verrichtingsfrequentie (tijden/h) | Elektrisch leven | 1200 | 600 | ||||
| Mechanisch leven | 3600 | ||||||
| AC-3 Elektrische levensduur (10000/keer) | 100 | 100 | 100 | 100 | 80 | ||
| Mechanische levensduur (10000/keer) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Uitgerust type zekering | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Nominale voedingsspanning Us(V) | 50/60Hz | 12~480 | |||||
| Werkingsbereik | Intrekken | (85%~110%)Us +40℃ | |||||
| vrijgeven | (20%~75%)Us -5℃ | ||||||
| Ac spoel gemiddeld vermogen (VA) | Begin | 70 | 110 | ||||
| Houden | 8 | 11 | |||||
| Energie-efficiëntieklasse | klasse 3 | ||||||
| Thermisch verlies (W) | 2~3 | 3~4 | |||||
| Aandrijvingstijd (ms) | Dichtbij | 12~35 | |||||
| Pauze | 5~20 | ||||||
| Bedrading hoofdcircuit | flexibele draad zonder kou terminal indrukken (㎟) |
1 stok | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
| 2 stokjes | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| flexibele draad met koude terminal indrukken (㎟) |
1 stok | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
| 2 stokjes | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
| Harde draad (㎟) | 1 stok | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
| 2 stokjes | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| Bevestigingsschroef maat | M3.5 | M4 | |||||
| Aanhaalmoment (Nm) | 0,8 | 1.2 | |||||
| Regellusbedrading | flexibele draad zonder kou terminal indrukken (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 stokjes | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| flexibele draad met koude terminal indrukken (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 stokjes | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Harde draad (㎟) | 1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 stokjes | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Bevestigingsschroef maat | M3.5 | ||||||
| Aanhaalmoment (Nm) | 0,8 | ||||||
Installatie afmeting:
| Type | Een max | B-max | max | a | b | ∅ |
| SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
