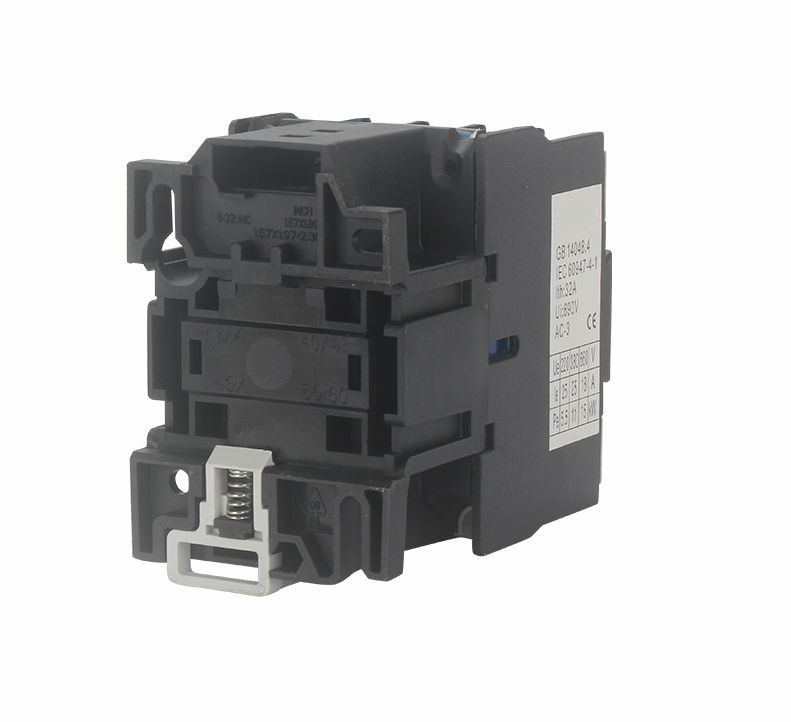

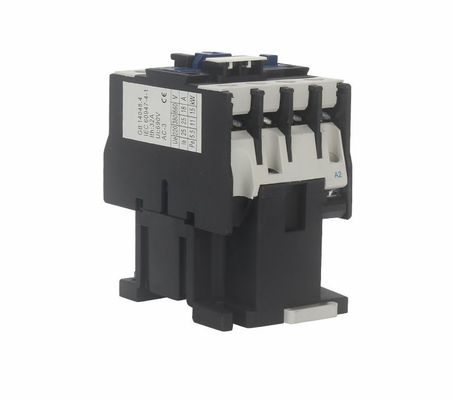

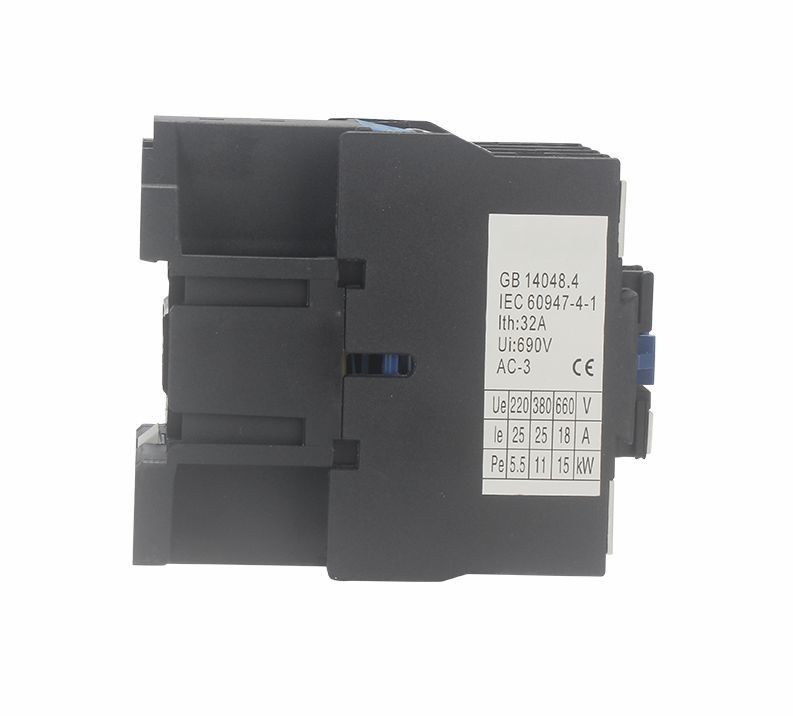

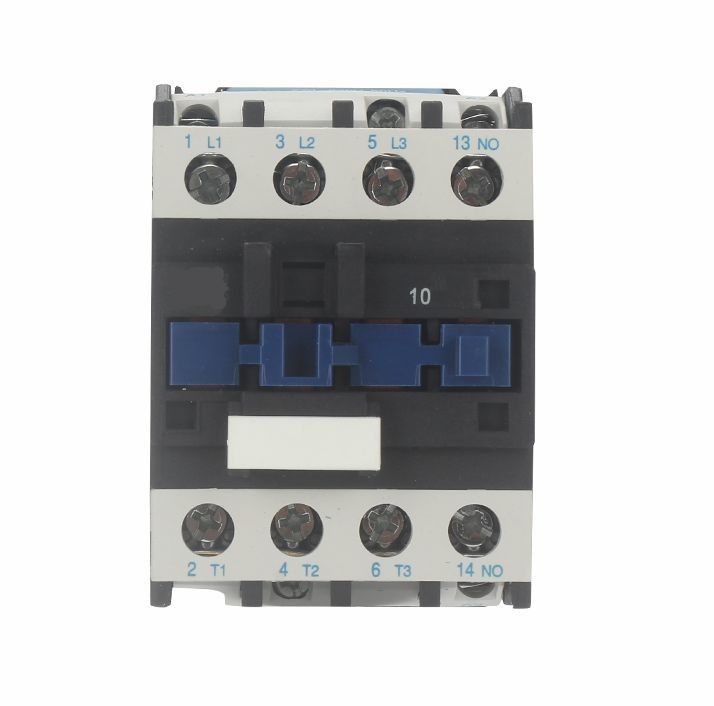

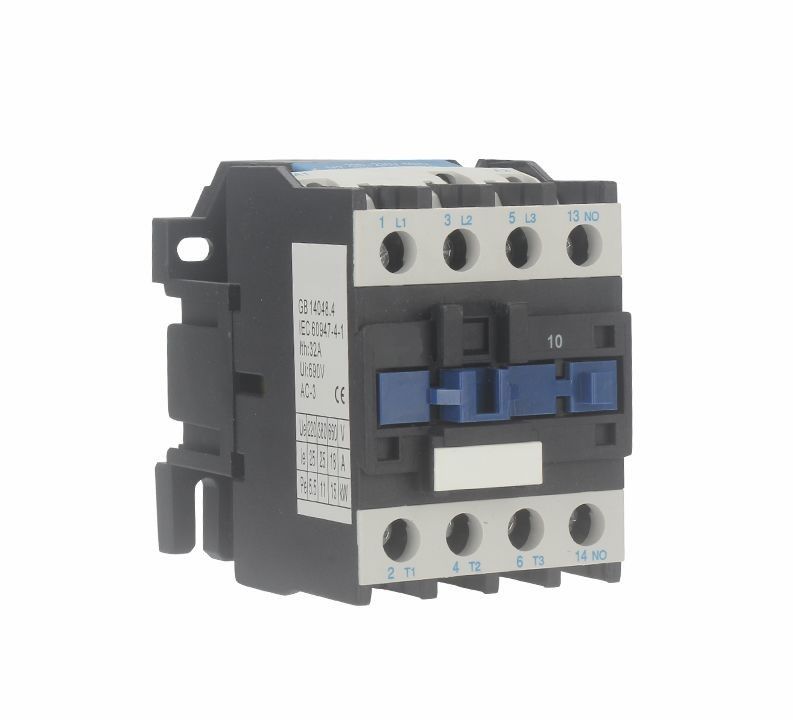

Nr of NC 690 Elektroschakelaar 50 van Vac AC de Magnetische Ac Schakelaar van 60HZ
Kenmerken:
Installatie: DIN-spoor/schroefinstallatie
Certificatie: CE, CITIZENS BAND, TUV
Norm: CEI 60947-1, CEI 60947-4-1
Frequentie van verrichting: 300-1200 keer/uur
Omgevingstemperatuur: -5℃~+40℃
Beschermingsgraad: IP20
Installatiecategorie: III
Verontreinigingsgraad: Klasse 3
Hoogte: ≤ 2000m
Hoofdparameters en Technische Prestaties:
| Type | SC25 | ||
| Het geschatte verwarmen huidig (a) | 40 | ||
| Geschat isolatievoltage (v) | 690 | ||
| Het geschatte effect weerstaat voltage (KV) | 6 | ||
| Geschat makend capaciteit | 10le | ||
| Geschatte brekende capaciteit | 8le | ||
| Polen | 3 | ||
| Hulpcontact | NO/NC | ||
| Van korte duur weersta stroom (A) | 10S | 200 | |
| Geschatte werkende stroom (A) | 380V | Ac-3 | 25 |
| Ac-4 | 8.5 | ||
| 660V | Ac-3 | 18 | |
| Ac-4 | 4.4 | ||
| Ac-3 capaciteit van fase 3 eekhoorn-kooi motor (ac-3) kW |
220V | 5.5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Verrichtingsfrequentie (times/h) | Het elektroleven | Ac-3 | 600 |
| Ac-4 | 300 | ||
| Het mechanische leven | 3600 | ||
| Het elektroleven (10000/times) | Ac-3 | 100 | |
| Ac-4 | 20 | ||
| Het mechanische leven (10000/times) | 1000 | ||
| Uitgerust zekeringstype | RT16-40 | ||
| Het geschatte voltage van de controlelevering ons (V) | 50/60Hz | 12~480 | |
| Verrichtingswaaier | Trekkracht-in | (85%~110%) ons +40℃ | |
| Het bevrijden | (20%~75%) ons -5℃ | ||
| Ac rol gemiddelde macht (VA) | Begin | 110 | |
| Het houden | 11 | ||
| De klasse van de machtsefficiency | klasse 3 | ||
| Thermisch verlies (W) | 3~4 | ||
| Aandrijvingstijd (Mej.) | Sluit | 12~25 | |
| Onderbreking | 5~20 | ||
| Hoofdkring bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1.5~10 |
| 2 stokken | 1.5~6 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~6 | |
| 2 stokken |
1~4 |
||
| Harde draad (㎟) | 1 stok | 1.5~6 | |
| 2 stokken |
1.5~6 |
||
| Het vastmaken schroefgrootte | M4 | ||
| Het aanhalen het vastmaken torsie (N.m) | 1.2 | ||
| Controlelijn bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 |
| 2 stokken | 1~4 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | |
| 2 stokken | 1~2.5 | ||
| Harde draad (㎟) | 1 stok | 1~4 | |
| 2 stokken | 1~4 | ||
| Het vastmaken schroefgrootte | M3.5 | ||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 |
||
Installatiedimensie:
| Maximum | Maximum B | Maximum C | a | B | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
