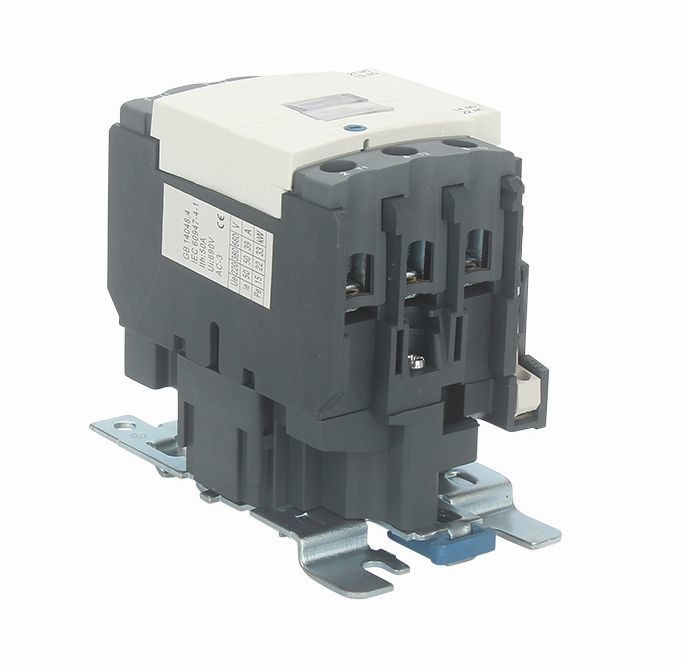

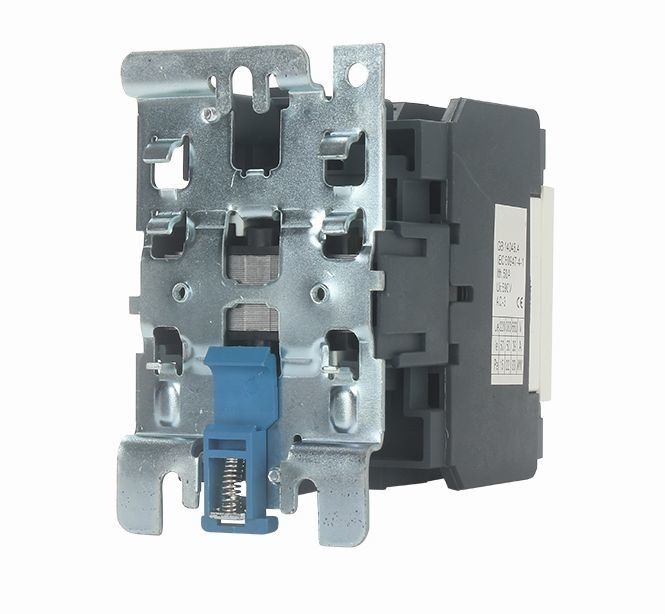

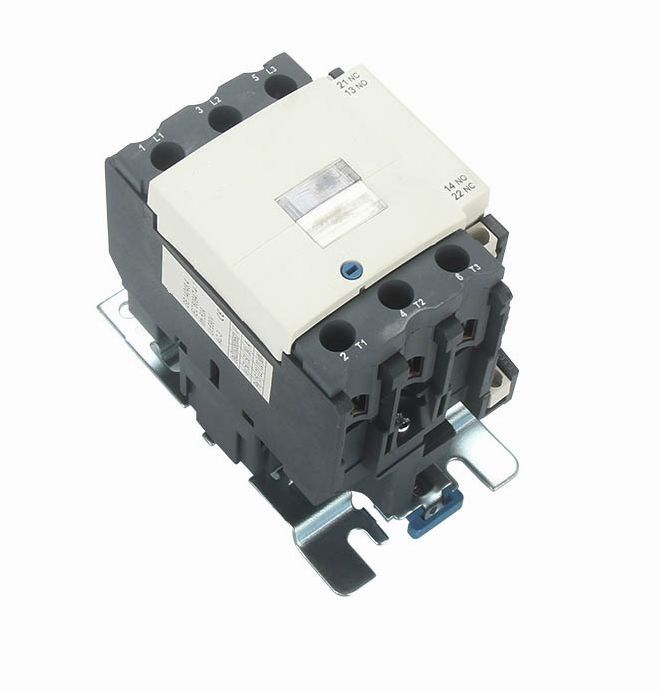

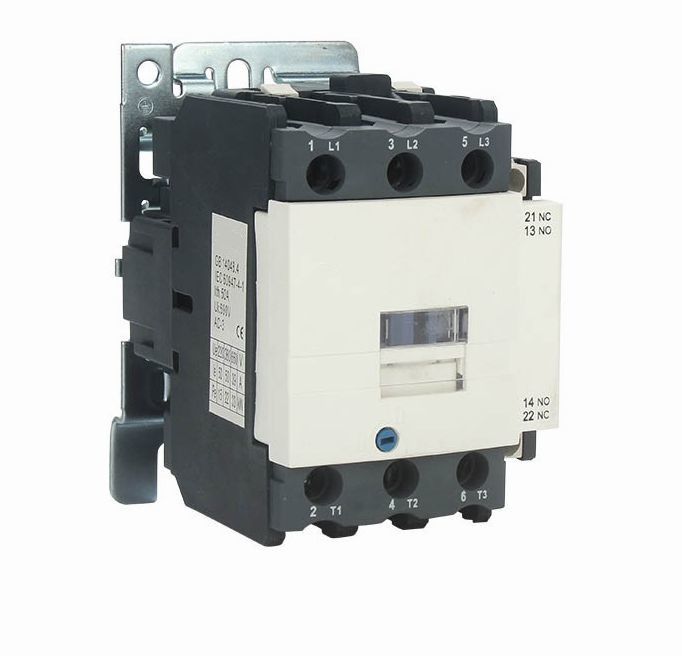

De Schakelaarsc1-40~65 SC180~95 AC Magnetische Schakelaar van IEC60947 Telemecanique
Algemeen:
Installatie: DIN-spoor/schroefinstallatie
Certificatie: CE, CITIZENS BAND, TUV
Norm: CEI 60947-1, CEI 60947-4-1
Omgevingstemperatuur: -5℃~+40℃
Bedradingscapaciteit (mm): 1.5-35
Frequentie: 50/60Hz
Hoogte: ≤ 2000m
Verontreinigingsgraad: Klasse 3
Installatiecategorie: III
Beschermingsgraad: IP20
Eigenschappen: Met stoflakenontwerp, heeft de schakelaar kenmerk van betere veiligheid, betrouwbaarheid en het kan ook uitgebreide levensduur.
Zij zijn in klein volume, lichtgewicht, minder machtsverlies, met lange levensuur en brandkast en betrouwbaarheid. Kan met hulpcontactenblok, tijdrelais en huidig-beperkt contactenblok, en thermisch relais worden geïnstalleerd.
Model en Implicatie:
Hoofdparameters en Technische Prestaties:
| Type | SC1-40 | Sc1-50 | SC1-65 | Sc1-80 | SC1-95 | ||
| Het geschatte verwarmen huidig (a) | 50 | 60 | 80 | 110 | 110 | ||
| Geschat isolatievoltage (v) | 690 | ||||||
| Het geschatte effect weerstaat voltage (KV) | 6 | ||||||
| Geschat makend capaciteit | 10le | ||||||
| Geschatte brekende capaciteit | 8le | ||||||
| Polen | 3 | ||||||
| Hulpcontact | 1NO + 1NC | ||||||
| Van korte duur weersta stroom (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| Ac-3 Geschatte werkende stroom (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Ac-3 capaciteit van fase 3 eekhoorn-kooi motor (ac-3) kW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Verrichtingsfrequentie (times/h) | Het elektroleven | 600 | |||||
| Het mechanische leven | 3600 | ||||||
| Ac-3 het elektroleven (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Het mechanische leven (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Uitgerust zekeringstype | RT16-63 | Rt16-80 | Rt16-80 | RT16-100 | RT16-125 | ||
| Het geschatte voltage van de controlelevering ons (V) | 50/60Hz | 12~480 | |||||
| Verrichtingswaaier | Trekkracht-in | (85%~110%) ons +40℃ | |||||
| Het bevrijden | (20%~75%) ons -5℃ | ||||||
| Ac rol gemiddelde macht (VA) | Begin | 200 | |||||
| Het houden | 20 | ||||||
| De klasse van de machtsefficiency | klasse 3 | ||||||
| Thermisch verlies (W) | 6 ~10 | ||||||
| Aandrijvingstijd (Mej.) | Sluit | 20 ~ 25 | 20 ~ 35 | ||||
| Onderbreking | 8 ~ 15 | 8 ~ 20 | |||||
| Hoofdkring bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 stokken | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 stokken | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Harde draad (㎟) | 1 stok | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 stokken | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Het vastmaken schroefgrootte | M8 | M10 | |||||
| Het aanhalen het vastmaken torsie (N.m) | 3.5 | 4 | |||||
| Controlelijn bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 stokken | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 stokken | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Harde draad (㎟) | 1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 stokken | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Het vastmaken schroefgrootte | M3.5 | ||||||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 | ||||||
Verschijning en Installatiedimensie:
Installatiedimensie:
| Type | Maximum | Maximum B | Maximum C | a | B | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
