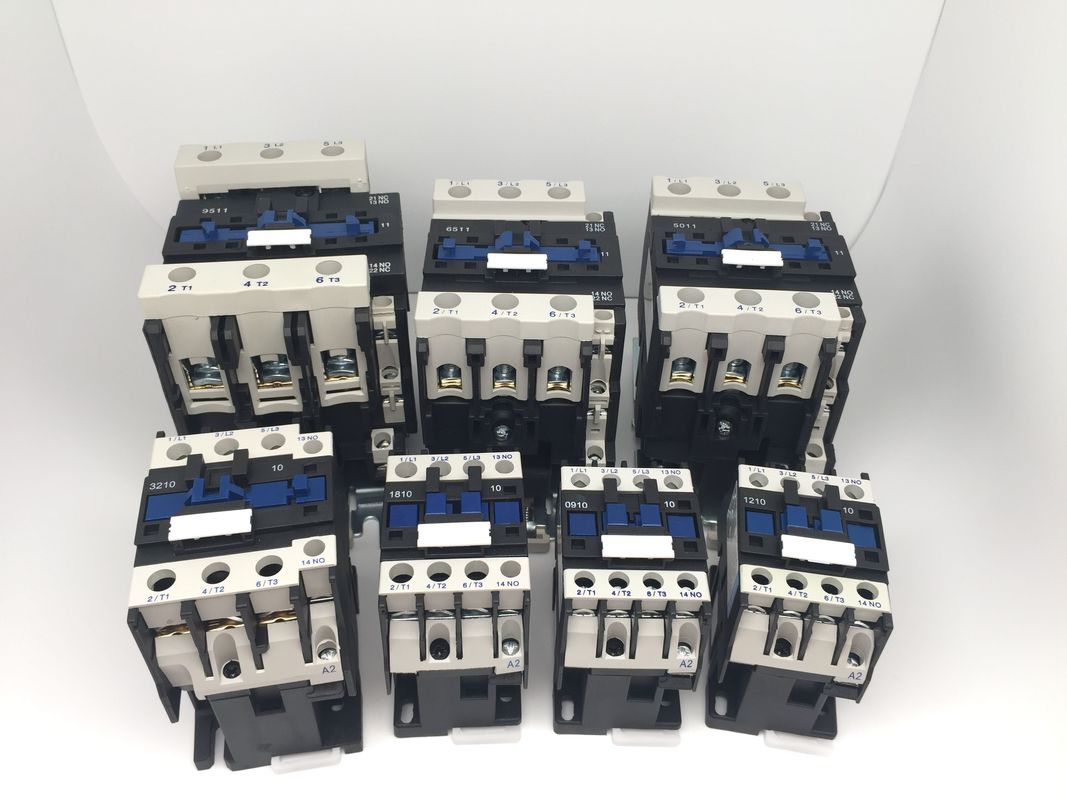

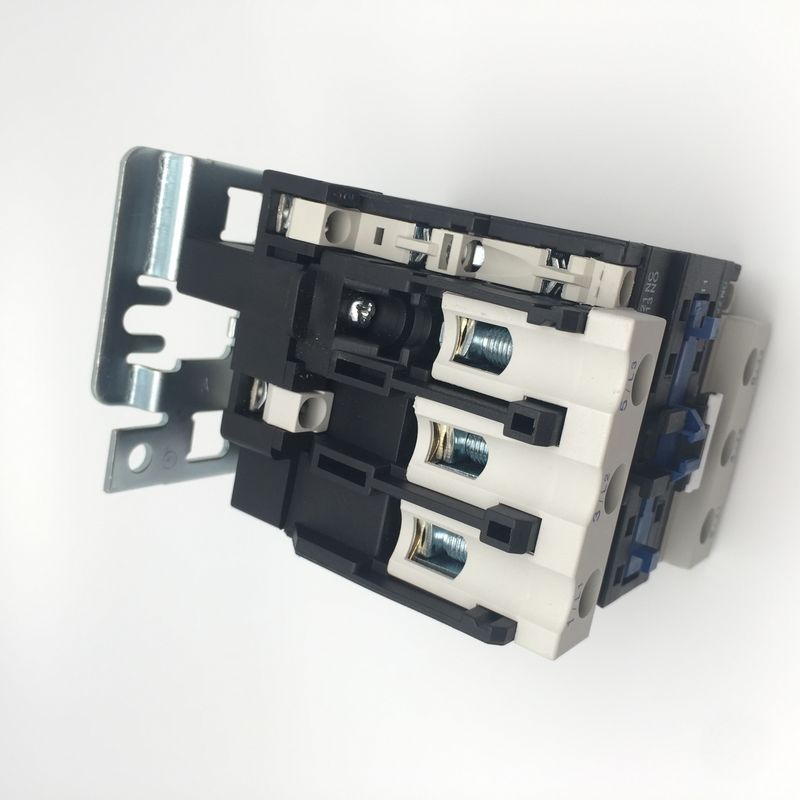

OEM ODM Ac 3 Faseschakelaar 40A 220v 380 de Magnetische Schakelaar van Vac
Eigenschappen:
Dit product wordt gemaakt door volledige plastic onverwachte geschikte structuur en voordeel haalt uit de elasticiteit van het plastiek zelf. Het bespaart het werk en tijd en materiaal dat niet de schroef en het speciale hulpmiddel om vergen op te zetten of te demonteren.
Gecombineerd met het hulpcontactblok, de tijdopnemervertraging & de mechanische met elkaar verbindende apparaten enz., wordt het de vertragingsschakelaar, mechanische met elkaar verbindende schakelaar. Met het thermische relais, wordt het gecombineerd in de elektromagnetische aanzet.
Model en Implicatie:
Hoofdparameters en Technische Prestaties:
| Type | SC25 | ||
| Het geschatte verwarmen huidig (a) | 40 | ||
| Geschat isolatievoltage (v) | 690 | ||
| Het geschatte effect weerstaat voltage (KV) | 6 | ||
| Geschat makend capaciteit | 10le | ||
| Geschatte brekende capaciteit | 8le | ||
| Polen | 3 | ||
| Hulpcontact | NO/NC | ||
| Van korte duur weersta stroom (A) | 10S | 200 | |
| Geschatte werkende stroom (A) | 380V | Ac-3 | 25 |
| Ac-4 | 8.5 | ||
| 660V | Ac-3 | 18 | |
| Ac-4 | 4.4 | ||
| Ac-3 capaciteit van fase 3 eekhoorn-kooi motor (ac-3) kW |
220V | 5.5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Verrichtingsfrequentie (times/h) | Het elektroleven | Ac-3 | 600 |
| Ac-4 | 300 | ||
| Het mechanische leven | 3600 | ||
| Het elektroleven (10000/times) | Ac-3 | 100 | |
| Ac-4 | 20 | ||
| Het mechanische leven (10000/times) | 1000 | ||
| Uitgerust zekeringstype | RT16-40 | ||
| Het geschatte voltage van de controlelevering ons (V) | 50/60Hz | 12~480 | |
| Verrichtingswaaier | Trekkracht-in | (85%~110%) ons +40℃ | |
| Het bevrijden | (20%~75%) ons -5℃ | ||
| Ac rol gemiddelde macht (VA) | Begin | 110 | |
| Het houden | 11 | ||
| De klasse van de machtsefficiency | klasse 3 | ||
| Thermisch verlies (W) | 3~4 | ||
| Aandrijvingstijd (Mej.) | Sluit | 12~25 | |
| Onderbreking | 5~20 | ||
| Hoofdkring bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1.5~10 |
| 2 stokken | 1.5~6 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~6 | |
| 2 stokken |
1~4 |
||
| Harde draad (㎟) | 1 stok | 1.5~6 | |
| 2 stokken |
1.5~6 |
||
| Het vastmaken schroefgrootte | M4 | ||
| Het aanhalen het vastmaken torsie (N.m) | 1.2 | ||
| Controlelijn bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 |
| 2 stokken | 1~4 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | |
| 2 stokken | 1~2.5 | ||
| Harde draad (㎟) | 1 stok | 1~4 | |
| 2 stokken | 1~4 | ||
| Het vastmaken schroefgrootte | M3.5 | ||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 |
||
| Installatie | DIN-spoor of schroefinstallatie |
| Certificatie | CE, CITIZENS BAND, TUV |
| Norm | CEI 60947-1, CEI 60947-4-1 |
| Het Machanicalleven | 1000 |
| Frequentie van verrichting | 300-1200 keer/uur |
| Omgevingstemperatuur | -5℃~+40℃ |
| Bedradingscapaciteit (mm) | 1.5-35 |
| Hoogte | ≤ 2000m |
| Beschermingsgraad | IP20 |
| Kan met hulpcontactenblok, tijdrelais en huidig-beperkt contactenblok, en thermisch relais worden geïnstalleerd | |
| Klein volume, lichtgewicht, minder machtsverlies, met lange levensuur en veiligheid en betrouwbaarheid | |
| Kan met het hulpcontact van 1NO of het hulpcontact van 1NC (minder dan 32A), en het hulpcontact+1nc hulpcontact van 1NO worden uitgerust (meer dan 40A). Bovendien kan het met hulp de schakelaarblok van F4 worden uitgerust (2blocks of 4blocks) | |
Installatiedimensie:
| Maximum | Maximum B | Maximum C | a | B | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
