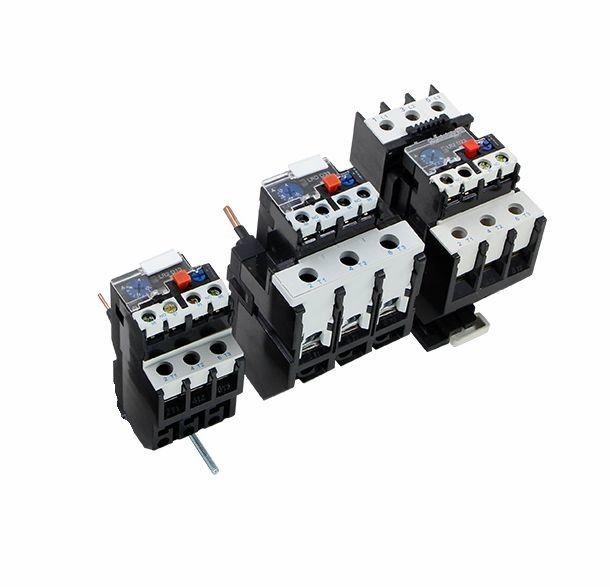

Frequentie 50 60hz-van de de Motoroverbelasting van het Overhalenniveau 25a de Beschermingsrelais
Toepassing:

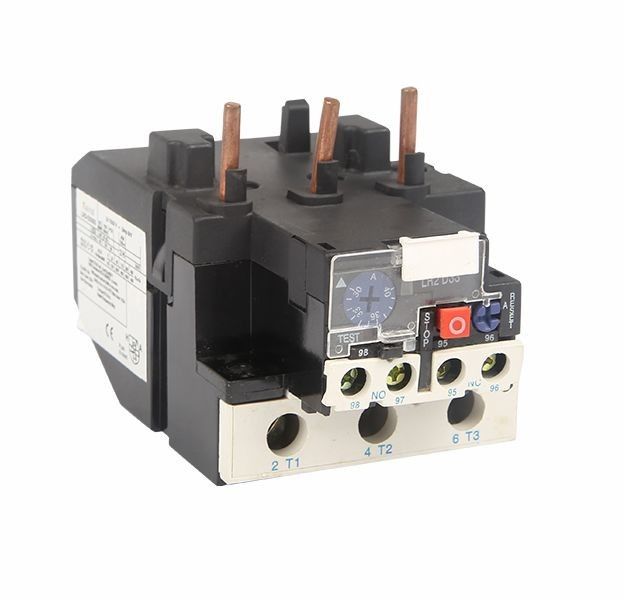

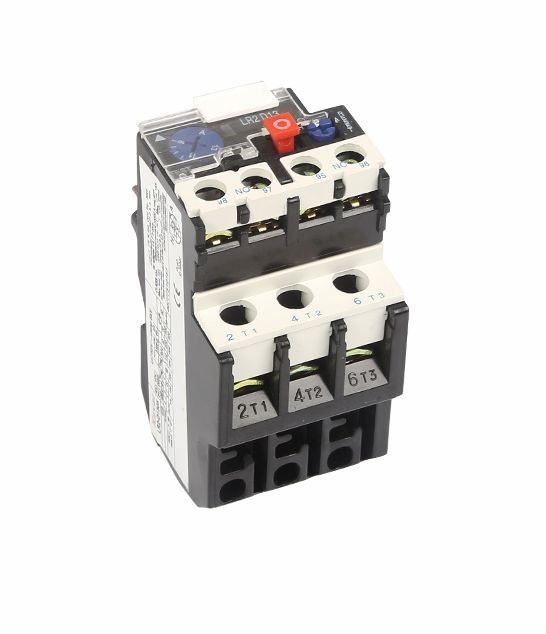

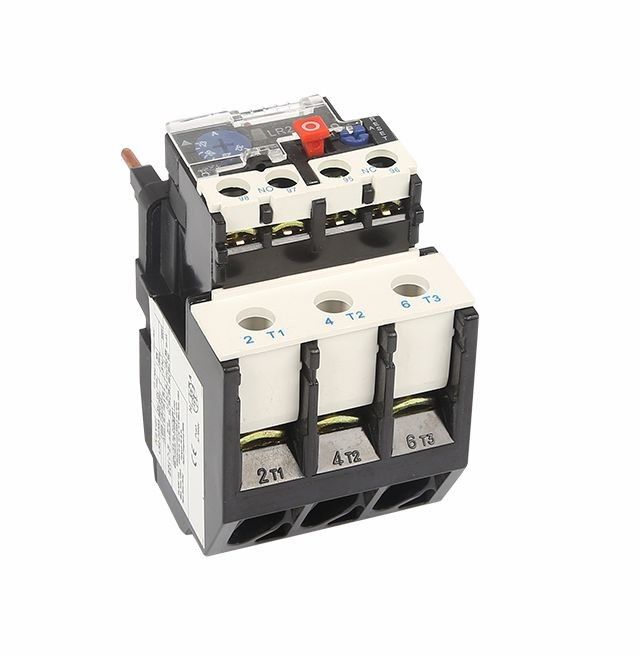

Lr2-D kan het reeks thermische relais in de kring van 50Hz worden gebruikt of 60Hz, schatte isolatievoltage 660V, schatte huidige 0.1-93A voor het beschermen van de faseonderbreking wanneer de elektrische motor overbelasting is.
Het relais heeft verschillende mechanisme en temperatuurcompensatie & kan zijn pluged in lc1-D reeksac schakelaar. Het is het meest geavanceerde thermische relais in de jaren '90 in de wereld.
A.Fundamental parameter van de belangrijkste kring
(a).Rated isolatievoltage 660V.
(b).Rated afzonderlijk werkend huidige 25,36,93A.
(c).The regelgeversverbinding van het geschatte huidig plaatsen en het plaatsen.
(d).Current van de thermische component (zie lijst 1)
B.Auxiliary Kring
(a).There is één paar van het contact van nr en N/C-met elektrische isolatie.
(b).Rated isolatievoltage 500V.
(c).Rated frequentie 50-60Hz.
(d).Use de groep, schatte het werk voltage, benoemt thermische huidig en schatte stroom.
Motiekenmerk: Tijd de in drie stadia van de Saldomotie
Nr | Tijden van de plaatsende stroom | Motietijd | Beginvoorwaarde | Omgevingstemperatuur | ||
1 | 1.05 | >2h | Koude staat | 20±5oC | ||
2 | 1.2 | <2h> | Hittestaat (na de No.1-test) | |||
3 | 1.5 | <4min> | ||||
4 | 7.2 | 10A | 2s< Tp=""> | ≤63A | Koude staat | |
10 | 4s< Tp=""> | >63A |
Fase-verliezend Motiekenmerk
Nr | Tijden van de plaatsende stroom | Motietijd | Beginvoorwaarde | Ambienttemperature | |
Om het even welke twee fasen | Een andere fase | ||||
1 | 1.0 | 0,9 | >2h | Koude staat | 20±5oC |
2 | 1.15 | 0 | <2h> | Hittestaat (na de No.1-test) |
Type | Aantal | Plaatsende waaier (a) | Voor schakelaar |
LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
1302 | 0.16~0.25 | CJX2-09~32 | |
1303 | 0.25~0.4 | CJX2-09~32 | |
1304 | 0.4~0.63 | CJX2-09~32 | |
1305 | 0.63~1 | CJX2-09~32 | |
1306 | 1~1.6 | CJX2-09~32 | |
1307 | 1.6~2.5 | CJX2-09~32 | |
1308 | 2.5~4 | CJX2-09~32 | |
1310 | 4~6 | CJX2-09~32 | |
1312 | 5.5~8 | CJX2-09~32 | |
1314 | 7~10 | CJX2-09~32 | |
1316 | 9~13 | CJX2-09~32 | |
1321 | 12~18 | CJX2-09~32 | |
1322 | 17~25 | CJX2-32 | |
LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
2355 | 30~40 | CJX2-09~32 | |
LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
3353 | 23~32 | CJX2-09~32 | |
3355 | 30~40 | CJX2-09~32 | |
3357 | 37~50 | CJX2-09~32 | |
3359 | 48~65 | CJX2-09~32 | |
3361 | 55~70 | CJX2-09~32 | |
3363 | 63~80 | CJX2-09~32 | |
3365 | 80~93 | CJX2-95 | |
LR2-D43 | 4365 | 80~104 | CJX2-95 |
4367 | 95~120 | CJX2-95~115 | |
4369 | 110~140 | CJX2-115 |
Type | Geschatte werkende stroom van thermisch relais | Thermische component | ||
Geschatte stroom (A) |
Geschat of schaal van geschat huidig (a) |
|||
LR2-D13 | 25 | LR2-D1301 | 0,16 | 0.10-0.16 |
LR2-D1302 | 0,25 | 0.16-0.25 | ||
LR2-D1303 | 0,4 | 0.25-0.40 | ||
LR2-D1304 | 0,63 | 0.40-0.63 | ||
LR2-D1305 | 1 | 0.63-1.0 | ||
LR2-D1306 | 1.6 | 1.0-1.6 | ||
LR2-D13x6 | 2 | 1.25-2.0 | ||
LR2-D1307 | 2.5 | 1.6-2.5 | ||
LR2-D1308 | 4 | 2.5-4.0 | ||
LR2-D1310 | 6 | 4.0-6.0 | ||
LR2-D1312 | 8 | 5.5-8.0 | ||
LR2-D1314 | 10 | 7.0-10.0 | ||
LR2-D1316 | 13 | 9.0-13.0 | ||
LR2-D1321 | 18 | 12.0-18.0 | ||
LR2-D1322 | 25 | 17.0-25.0 | ||

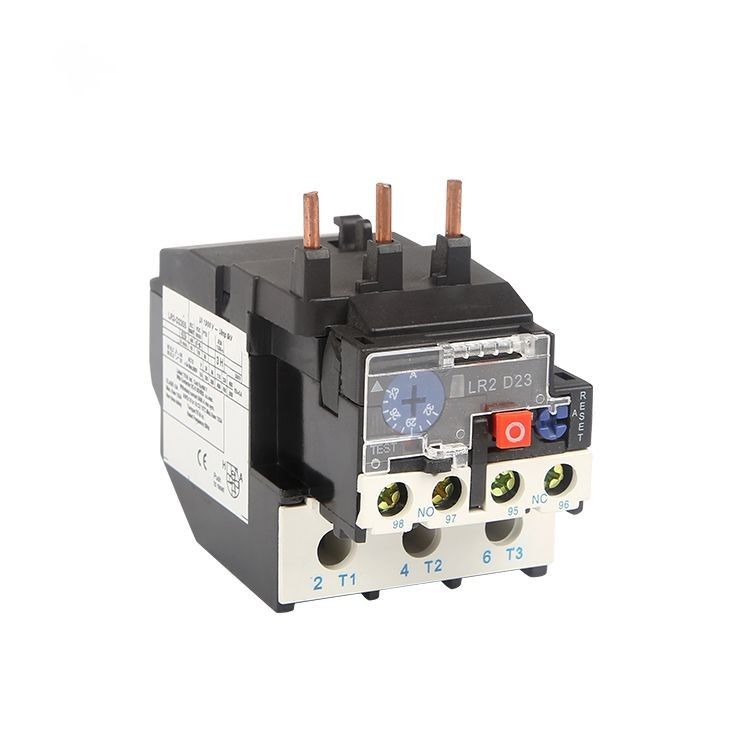

LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
LR2-D2355 | 36 | 28.0-36.0 | ||
LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
LR2-D3355 | 40 | 30.0-40.0 | ||
LR2-D3357 | 50 | 37.0-50.0 | ||
LR2-D3359 | 65 | 48.0-65.0 | ||
LR2-D3361 | 70 | 55.0-70.0 | ||
LR2-D3363 | 90 | 63.0-80.0 | ||
LR2-D3365 | 93 | 80.0-93.0 |
