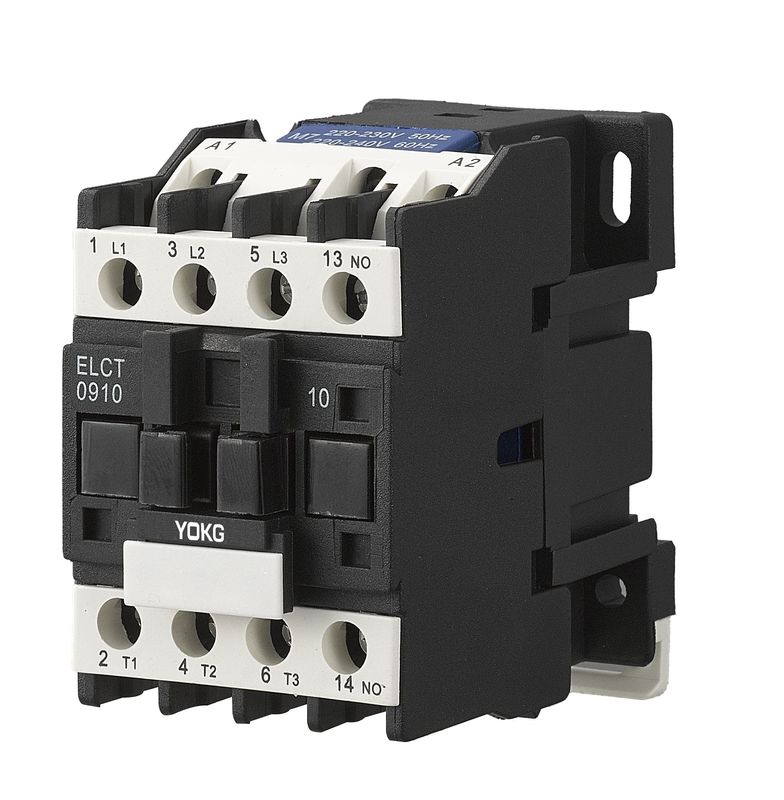

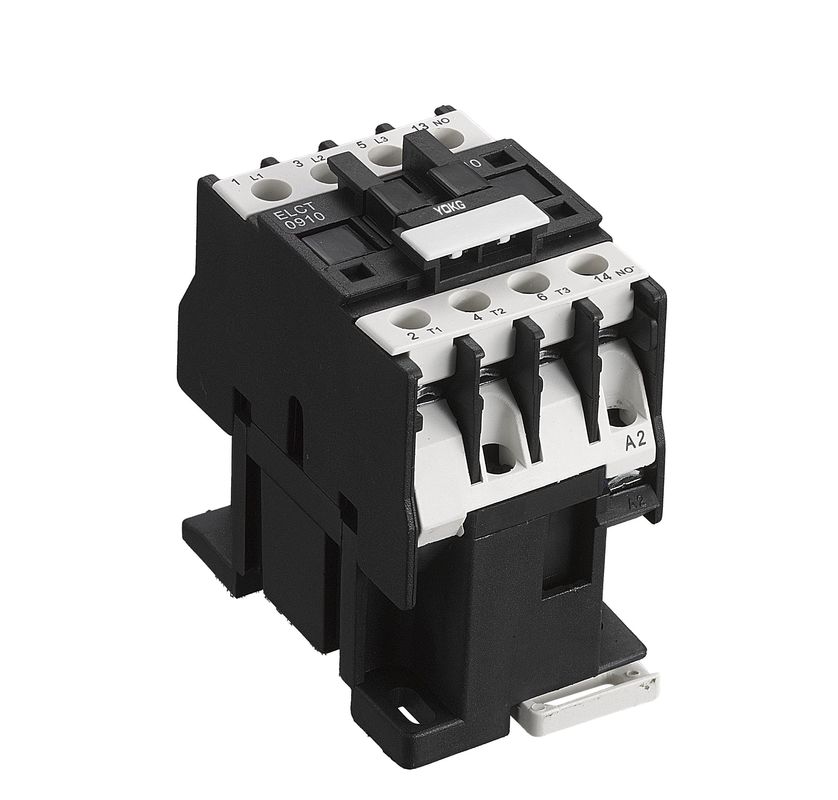

3 Polen 3 de Overbelastingsschakelaar van het Fase9a Zilveren Punt GEEN Industriële Schakelaar van NC 230V
Toepassing:
Sc-reeksac de schakelaar (hierna schakelaar) is geschikt om in de kringen tot de nominale spanning 690V AC 50 Herz te gebruiken of 60 Herz, schatten stroom tot 95A, voor het maken, brekend, vaak beginnend & controlerend de AC motor. Gecombineerd met het thermische relais, wordt het de elektromagnetische aanzet voor het beschermen van de overbelastingskringen.
Deze reeksschakelaar voldoet aan GB 14048, iec60947-4-1
Algemeen:
Omringende luchttemperatuur: ≤-5℃--+40℃
Hoogte: ≤ 2000m;
Verontreinigingsgraad: Klasse 3
Installatiecategorie: III
Beschermingsgraad: IP20
Eigenschap: Klein volume, lichtgewicht, minder machtsverlies, met lange levensuur, veilig en betrouwbaarheid
Toepassing: De hulpcontacten blokkeren, tijdrelais, huidig-beperkt contactenblok, thermisch relais, enz.
Installatie: 35mm DIN spoor (SC09~95), 75MM dil spoor (SC40~95), schroeven
Model en Implicatie:
Hoofdparameters en Technische Prestaties:
| Type | SC09 | ||
| Het geschatte verwarmen huidig (a) | 20 | ||
| Geschat isolatievoltage (v) | 690 | ||
| Het geschatte effect weerstaat voltage (KV) | 6 | ||
| Geschat makend capaciteit | 10le | ||
| Geschatte brekende capaciteit | 8le | ||
| Polen | 3 | ||
| Hulpcontact | NO/NC | ||
| Van korte duur weersta stroom (A) | 10S | 72 | |
| Geschatte werkende stroom (A) | 380V | Ac-3 | 9 |
| Ac-4 | 3.5 | ||
| 660V | Ac-3 | 6.6 | |
| Ac-4 | 1.5 | ||
| Ac-3 capaciteit van fase 3 eekhoorn-kooi motor (ac-3) kW |
220V | 2.2 | |
| 380V | 4 | ||
| 660V | 5.5 | ||
| Verrichtingsfrequentie (times/h) | Het elektroleven | Ac-3 | 1200 |
| Ac-4 | 300 | ||
| Het mechanische leven | 3600 | ||
| Het elektroleven (10000/times) | Ac-3 | 100 | |
| Ac-4 | 20 | ||
| Het mechanische leven (10000/times) | 1000 | ||
| Uitgerust zekeringstype | Rt16-20 | ||
| Het geschatte voltage van de controlelevering ons (V) | 50/60Hz | 12~480 | |
| Verrichtingswaaier | Trekkracht-in | (85%~110%) ons +40℃ | |
| Het bevrijden | (20%~75%) ons -5℃ | ||
| Ac rol gemiddelde macht (VA) | Begin | 70 | |
| Het houden | 8 | ||
| De klasse van de machtsefficiency | klasse 3 | ||
| Thermisch verlies (W) | 2~3 | ||
| Aandrijvingstijd (Mej.) | Sluit | 12~25 | |
| Onderbreking | 5~20 | ||
| Hoofdkring bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 |
| 2 stokken | 1~4 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | |
| 2 stokken | 1~2.5 | ||
| Harde draad (㎟) | 1 stok | 1~4 | |
| 2 stokken | 1~4 | ||
| Het vastmaken schroefgrootte | M3.5 | ||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 | ||
| Controlelijn bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 |
| 2 stokken | 1~4 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | |
| 2 stokken | 1~2.5 | ||
| Harde draad (㎟) | 1 stok | 1~4 | |
| 2 stokken | 1~4 | ||
| Het vastmaken schroefgrootte | M3.5 | ||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 |
||
Installatiedimensie:
| Maximum | Maximum B | Maximum C | a | B | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
Waarom ons kies:
a. Antwoord uw in arbeidstijd 24 onderzoek.
b. technische en professionele begeleiding.
c. beste kwaliteit en beste prijs.
Wij handhaven uitstekende producten en streven voor 100%-klantentevredenheid. Een goed koppelt is zeer belangrijk terug, heten wij voor uw welkom
de vriendelijke suggestie of koppelt bij goederen en de onze dienst terug.
FAQ:
1. Kon ik prijzen van uw producten hebben?
Goed onthaal. Gelieve te voelen vrij om ons een onderzoek te verzenden. U zult ons antwoord in 24 uren krijgen
2. Kunnen wij onze embleem/website/firmanaam op producten drukken?
Ja, zijn OEM en ODM beschikbaar
3. Wat is de levertijd voor regelmatige orde?
7-15 dagen voor ordehoeveelheid minder dan 2000pcs; Voor meer hoeveelheid, kunnen wij over het onderhandelen
4. Inspecteert u geëindigd - producten?
Onze products100% zelfinspectie en het testen vóór verpakking
5. Hoe ongeveer betalingstermijnen?
30% storting, het rust betalingssaldo tegen B/L-exemplaar
