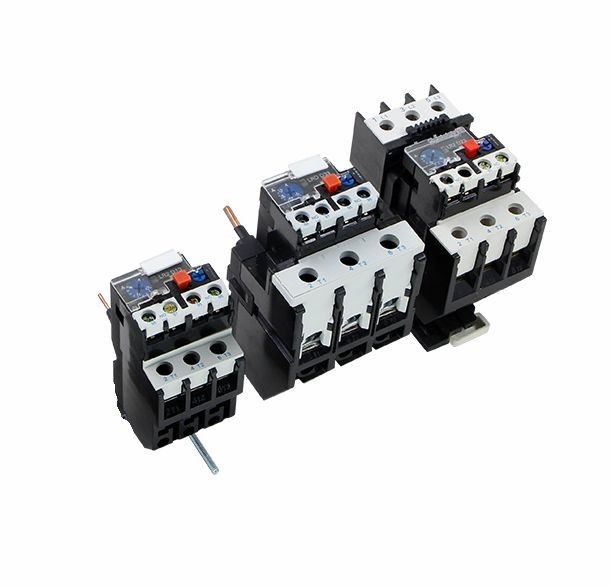

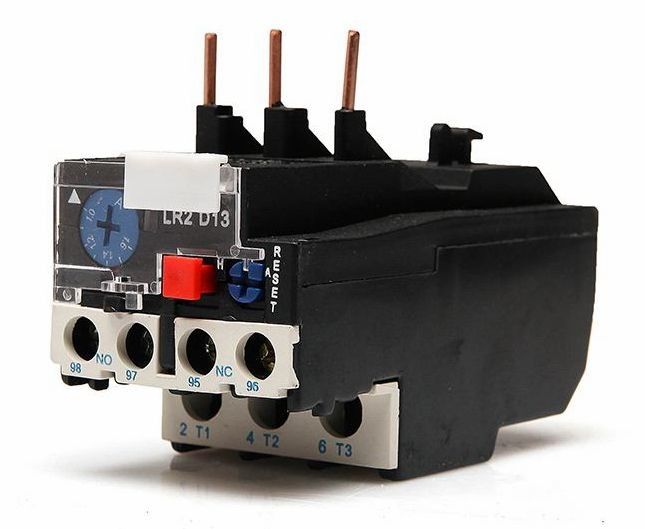

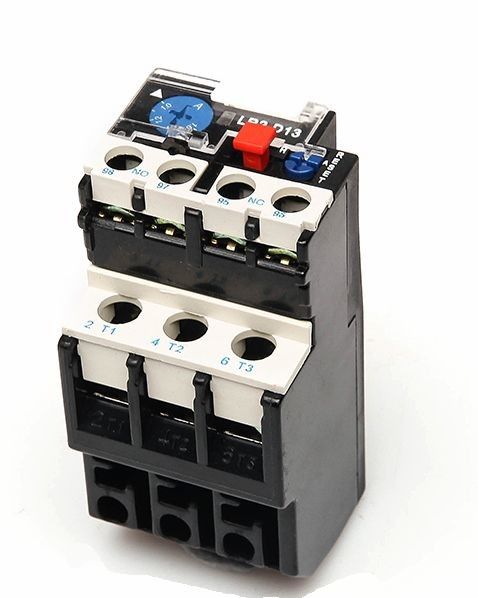

LR2 beschermende het Relais25a 36A 93A Elektrische Schakelaar van 240 volt van Overbelastingsthernal
Toepassing:
Lr2-D kan het reeks thermische relais in de kring van 50Hz worden gebruikt of 60Hz, schatte isolatievoltage 660V, schatte huidige 0.1-93A voor het beschermen van de faseonderbreking wanneer de elektrische motor overbelasting is.
Het relais heeft verschillende mechanisme en temperatuurcompensatie & kan zijn pluged in hc-D reeksac schakelaar. Het is het meest geavanceerde thermische relais in de jaren '90 in de wereld.
Specificaties:
* Fundamentele parameter van de belangrijkste kring
* Geschat isolatievoltage 660V
* Het geschatte werken huidige 25,36,93A afzonderlijk
* De regelgeversverbinding van het geschatte huidig plaatsen en het plaatsen
* Stroom van de thermische component
* Hulpkring
* Er is één paar van het contact van nr en NC-met elektrische isolatie
* Geschatte frequentie 50-60Hz
* De gebruiksgroep, schatte het werk voltage, benoemt thermische huidig en schatte stroom
Motiekenmerk: Tijd de in drie stadia van de Saldomotie
| Nr | Tijden van de plaatsende stroom | Motietijd | Beginvoorwaarde | Omgevingstemperatuur | ||
| 1 | 1.05 | >2h | Koude staat | 20±5oC | ||
| 2 | 1.2 | <2h> | Hittestaat (na de No.1-test) | |||
| 3 | 1.5 | <4min> | ||||
| 4 | 7.2 | 10A | 2s< Tp=""> | ≤63A | Koude staat | |
| 10 | 4s< Tp=""> | >63A | ||||
Fase-verliezend Motiekenmerk
| Nr | Tijden van de plaatsende stroom | Motietijd | Beginvoorwaarde | Ambienttemperature | |
| Om het even welke twee fasen | Een andere fase | ||||
| 1 | 1.0 | 0,9 | >2h | Koude staat | 20±5oC |
| 2 | 1.15 | 0 | <2h> | Hittestaat (na de No.1-test) |
|
| Type | Aantal | Plaatsende Waaier (A) | Voor Contavtor |
| LR2-D13 | 1301 | 0,10~0,16 | CJX2-09~32 |
| 1302 | 0,16~0,25 | CJX2-09~32 | |
| 1303 | 0,25~0,40 | CJX2-09~32 | |
| 1304 | 0,40~0,63 | CJX2-09~32 | |
| 1305 | 0,63~1 | CJX2-09~32 | |
| 1306 | 1~1,6 | CJX2-09~32 | |
| 1307 | 1.6~2,5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-12~32 | |
| 1314 | 7~10 | CJX2-18~32 | |
| 1316 | 9~13 | CJX2-25~32 | |
| 1321 | 12~18 | CJX2-25~32 | |
| 1322 | 17~25 | CJX2-32 |
Overzicht & opzettende grootte:
