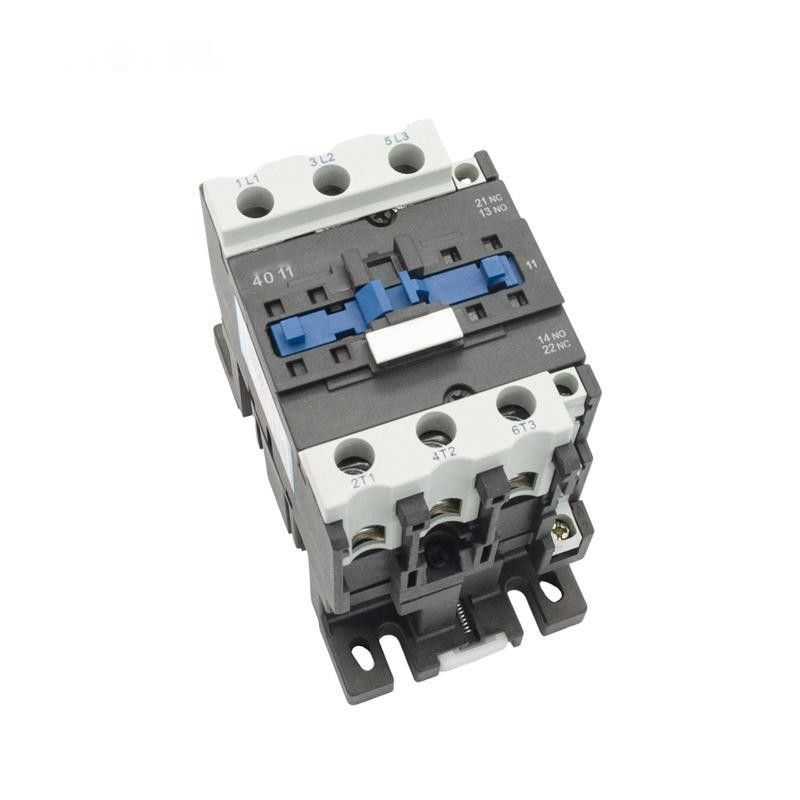

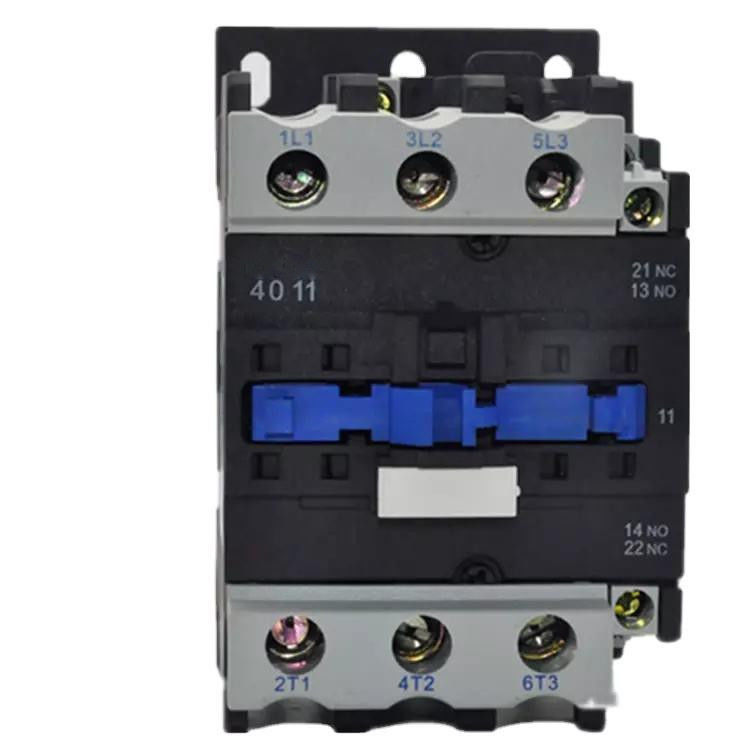

CJX2 AC Schakelaar20a 25A 40A 125A 660V AC lc1-D Magnetische Schakelaar
Toepassing:
Sc-Reeksac de schakelaars zijn geschikt om in de kring tot de nominale spanning 660V AC 50/60Hz te gebruiken, schatten stroom tot 95A, voor het maken, brekend, vaak beginnend & controlerend de AC motor. Combinerend met het hulpcontactblok, de tijdopnemervertraging & het machine-met elkaar verbindend apparaat enz.
Model en Implicatie:
Hoofdparameters en Technische Prestaties:
| Type | SC40 | SC50 | SC65 | ||
| Het geschatte verwarmen huidig (a) | 60 | 80 | 80 | ||
| Geschat isolatievoltage (v) | 690 | 690 | 690 | ||
| Het geschatte effect weerstaat voltage (KV) | 6 | 6 | 6 | ||
| Geschat makend capaciteit | 10le | 10le | 10le | ||
| Geschatte brekende capaciteit | 8le | 8le | 8le | ||
| Polen | 3 | 3 | 3 | ||
| Hulpcontact | NO+NC | NO+NC | NO+NC | ||
| Van korte duur weersta stroom (A) | 10S | 320 | 400 | 520 | |
| Geschatte werkende stroom (A) | 380V | Ac-3 | 40 | 50 | 65 |
| Ac-4 | 18.5 | 24 | 28 | ||
| 660V | Ac-3 | 34 | 39 | 42 | |
| Ac-4 | 9 | 12 | 14 | ||
| Ac-3 capaciteit van fase 3 eekhoorn-kooi motor (ac-3) kW |
220V | 11 | 15 | 18.5 | |
| 380V | 18.5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| Verrichtingsfrequentie (times/h) | Het elektroleven | Ac-3 | 600 | 600 | 600 |
| Ac-4 | 300 | 300 | 300 | ||
| Het mechanische leven | 3600 | 3600 | 3600 | ||
| Het elektroleven (10000/times) | Ac-3 | 80 | 60 | 60 | |
| Ac-4 | 15 | 15 | 15 | ||
| Het mechanische leven (10000/times) | 800 | 800 | 800 | ||
| Uitgerust zekeringstype | RT16-63 | Rt16-80 | Rt16-80 | ||
| Het geschatte voltage van de controlelevering ons (V) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| Verrichtingswaaier | Trekkracht-in | (85%~110%) ons +40℃ | (85%~110%) ons +40℃ | (85%~110%) ons +40℃ | |
| Het bevrijden | (20%~75%) ons -5℃ | (20%~75%) ons -5℃ | (20%~75%) ons -5℃ | ||
| Ac rol gemiddelde macht (VA) | Begin | 200 | 200 | 200 | |
| Het houden | 20 | 20 | 20 | ||
| De klasse van de machtsefficiency | klasse 3 | klasse 3 | klasse 3 | ||
| Thermisch verlies (W) | 6~10 | 6~10 | 6~10 | ||
| Aandrijvingstijd (Mej.) | Sluit | 20~25 | 20~25 | 20~25 | |
| Onderbreking | 8~15 | 8~15 | 8~15 | ||
| Hoofdkring bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 2.5~25 | 2.5~25 | 2.5~25 |
| 2 stokken | 2.5~16 | 2.5~16 | 2.5~16 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 stokken | 2.5~10 | 2.5~10 | 2.5~10 | ||
| Harde draad (㎟) | 1 stok | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 stokken | 2.5~16 | 2.5~16 | 2.5~16 | ||
| Het vastmaken schroefgrootte | M8 | M8 | M8 | ||
| Het aanhalen het vastmaken torsie (N.m) | 3.5 | 3.5 | 3.5 | ||
| Controlelijn bedrading | flexibele draad zonder koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1~4 |
| 2 stokken | 1~4 | 1~4 | 1~4 | ||
| flexibele draad met koude dringende terminal (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | |
| 2 stokken | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Harde draad (㎟) | 1 stok | 1~4 | 1~4 | 1~4 | |
| 2 stokken | 1~4 | 1~4 | 1~4 | ||
| Het vastmaken schroefgrootte | M3.5 | M3.5 | M3.5 | ||
| Het aanhalen het vastmaken torsie (N.m) | 0,8 | 0,8 | 0,8 |
||
Structuurkenmerk:
Toepassing: De hulpcontacten blokkeren, tijdrelais en huidig-beperkt contactenblok, en thermisch relais, dan om andere afgeleide producten te zijn;
Kenmerk: klein volume, lichtgewicht, minder machtsverlies, met lange levensuur en brandkast en betrouwbaarheid enz.
Installatie: Het standaard het installeren spoor van 35mm (sc09~95) en het standaard het installeren spoor van 75mm (SC40~95), of schroeven
De schakelaar kan met het hulpcontact van 1NO of het hulpcontact van 1NC (minder dan 32A), en het hulpcontact+1nc hulpcontact van 1NO worden uitgerust (meer dan 40A). Bovendien kan het met hulp de schakelaarblok van F4 worden uitgerust (2blocks of 4blocks);
Installatiedimensie:
| Maximum | Maximum B | Maximum C | a | B | ∅ |
| 77 | 129 | 116 | 40 | 100/110 | 6.5 |
FAQ:
1. Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij een vrije steekproef afhankelijk van producttypes aanbieden.
2. Kunnen wij onze embleem/website/firmanaam op producten drukken?
Ja, zijn OEM en ODM beschikbaar
3. Wat is de levertijd voor regelmatige orde?
7-15 dagen voor ordehoeveelheid minder dan 2000pcs; Voor meer hoeveelheid, kunnen wij over het onderhandelen.
4. Inspecteert u geëindigd - producten?
Onze products100% zelfinspectie en het testen vóór verpakking
5. Wat is uw hoofdproduct?
Onze hoofdproducten omvatten cContactors en stroomonderbreker. Wij hebben ook andere laag voltageapparaten als onze minder belangrijke producten.
6. Hoe ongeveer betalingstermijnen?
30% storting, het rust betalingssaldo tegen B/L-exemplaar.
