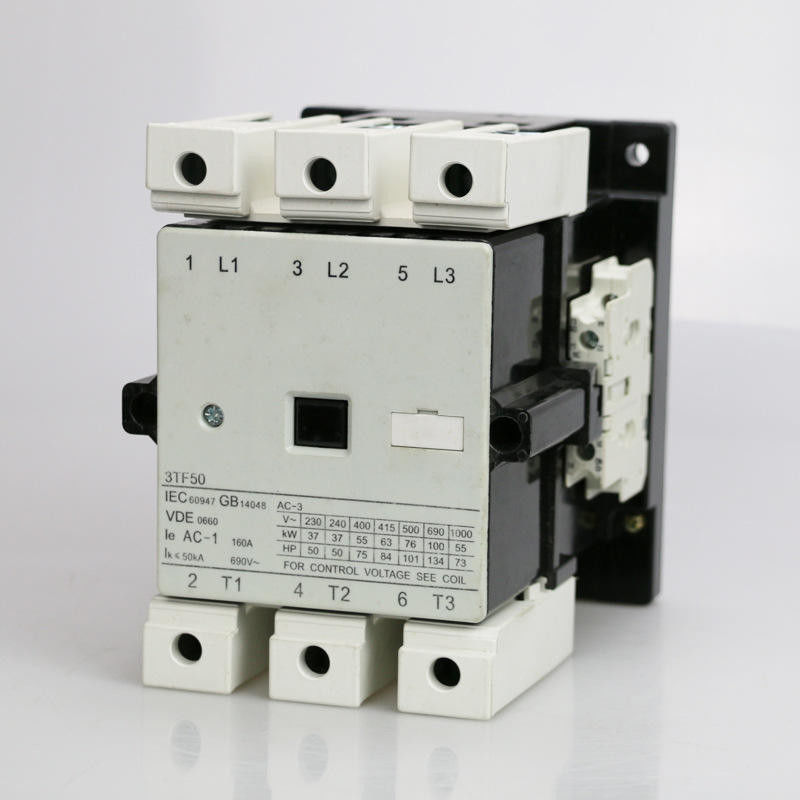

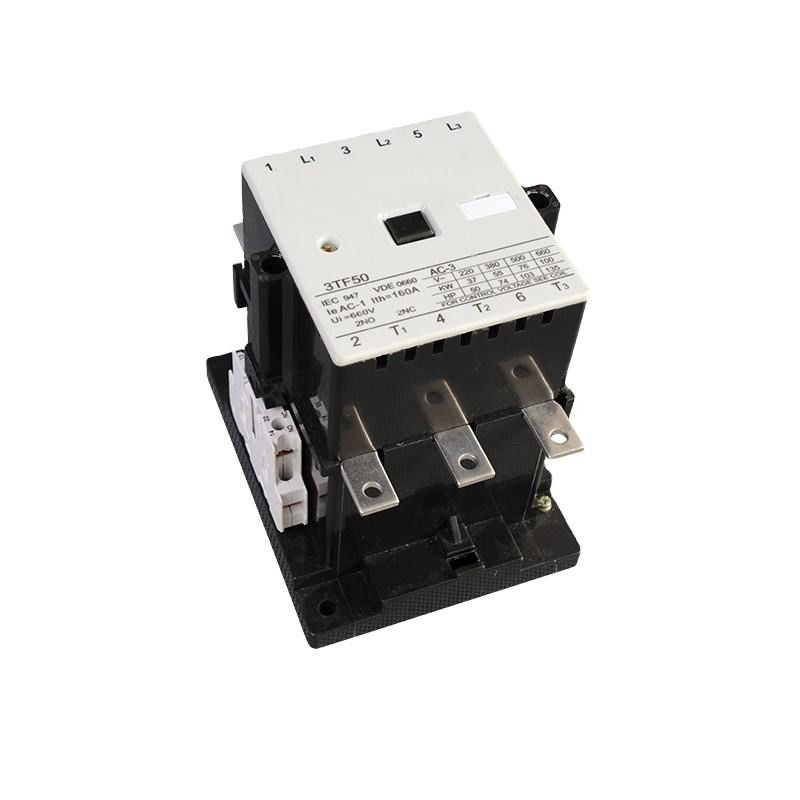

CJX1 reeks160a 24V 48V 110V 220V 380V AC Elektro Magnetische Schakelaar
Toepassing:
3TF reeksac de schakelaar is geschikt in elektrosysteem met AC 50/60Hz, schatte operationeel voltage tot 660V. In gebruik ac-3, schatte operationeel voltage tot 380V, schatte operationele stroom tot 630A om ver motoren of systeem te maken of te breken. Zij vormen elektromagnetische aanzetten met geschikte thermische overbelasting of fase-mislukking. Zij worden gemaakt volgens CEI 60947, BS 5424 & VDE 0660.
De hulpcontacten zijn geschikte hoogstens 2NO+2NC. Het is aangewend de flexibele sluitenverbinding tussen de contactsteun en de kern.
Alle reeksproducten kunnen door schroef, le≤32A-schakelaar ook per installatiespoor worden opgezet.
Hoofdparameters en Technische Prestaties:
Type | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
Het geschatte verwarmen huidig (a) | 80 | 90 | 100 | 100 | 160 | 160 | ||
Geschat isolatievoltage (v) | 690 | |||||||
Het geschatte effect weerstaat voltage (KV) | 6 | |||||||
Geschat makend capaciteit | 10le | |||||||
Geschatte brekende capaciteit | 8le | |||||||
Polen | 3 | |||||||
Hulpcontact | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
Van korte duur weersta stroom (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Geschatte werkende stroom (A) |
380V | Ac-3 | 45 | 63 | 75 | 85 | 110 | 140 |
Ac-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
Controleerbare motormacht (kW) 50Hz |
Ac-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
Ac-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
Verrichtingsfrequentie (times/h) | Ac-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
Ac-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
Het elektroleven (10000/times) | Ac-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
Ac-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
Het mechanische leven (10000/times) | 800 | 800 | 600 | 600 | 600 | 600 | ||
Het aantrekken van Rol het werk voltagetolerantie (AC) | (85%~110%) ons +40℃ | |||||||
Het aantrekken van de consumptie van de Rolmacht | Het houden (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
Oogst (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
Hulpcontact conventionele thermische stroom (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
Hulpcontact geschat isolatievoltage (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
Het hulpcontact schatte het werken huidig (a) | Ac-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
Gelijkstroom-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 |
Structuurkenmerk:
* Veiligheidsontwerp tegen elektrische schok, veiliger en betrouwbaar
* De eigenschap van klein volume, lichtgewicht, een boog vormende kamer is ingesloten, kleine elektrische het een boog vormen afstand
* De boog-dovende bouw is nieuw, is de schuring van de contacten klein, met het lang elektrisch leven
* De verrichting van de magneet die vele voordelen zoals goede betrouwbaarheid, bestand effect, vermoeidheid etc. belangrijke voordelen
* Het contact heeft twee paar van normaal open en dicht hulpcontact, daarnaast, het kan meer hulpcontacten worden opgezet
* Behalve haal met schroeven aan, kan de schakelaar met norm worden aangehaald installerend spoor van 35mm snakt
Verschijning en Installatiedimensie:
Installatiedimensie:
Type | Maximum | Maximum B | Maximum C | a | B | ∅ |
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
