Gedetailleerde informatie

Nummer van de contactpersoon:	3P+NC+NO	Spanning hoofdcircuit::	Wisselstroom 24V 48V 110V 220V 380V 440V
Installatie:	Rail of schroef	UE:	Wisselstroom 24 36 110 220 380V
Frequentie:	AC50/60Hz	Kleur:	Zwart-wit
Markeren:	Motorbesturing AC elektrische schakelaar , 24V AC elektrische schakelaar , 60Hz AC elektrische schakelaar

Productomschrijving

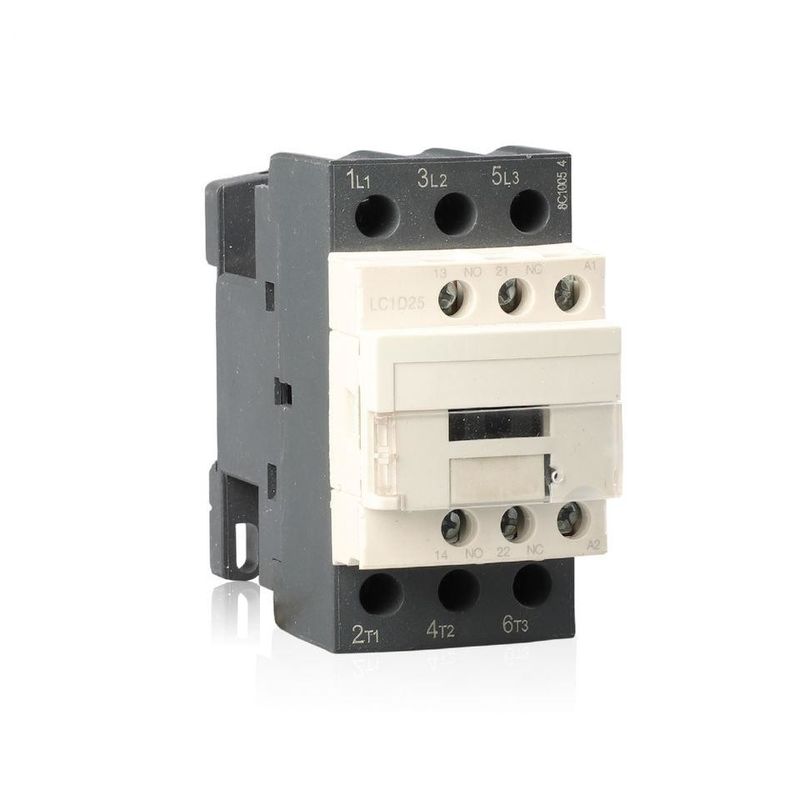

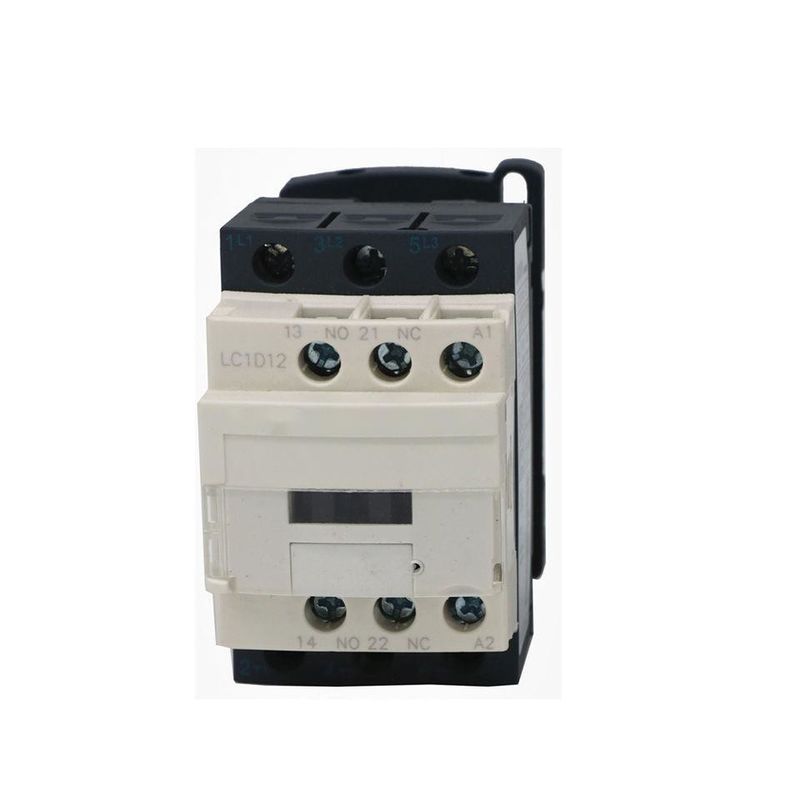

Motorbesturing AC-schakelaar 18A 3-fase 24V 110V 220V 380V 50 60Hz Spoel in schakelaars

Algemene gegevens:

Productnaam: AC-schakelaar;
Modelnummer: SC1-09,SC1-12, SC1-18,SC1-25, SC1-32
Materiaal: kunststof, metaal, elektrische onderdelen
Ui: 690V,UImp:6KV
AC-3: 660/690V
Vermogen: 220-230V,4KW;380/400V, 7,5KW;660/690V, 10KW

Model en implicatie:

Motorbesturing AC elektrische schakelaar 18A 3 fasen 24V 110V 220V 380V 60Hz 0

Hoofdparameters en technische prestaties:

Type			SC1-09	SC1-12	SC1-18	SC1-25	SC1-32
Nominale verwarmingsstroom (A)			20	20	25	32	40
Nominale isolatiespanning (V)			690
Nominale slagvastheid spanning (KV)			6
Nominale maakcapaciteit			10le
Nominaal breekvermogen			8le
Polen			3
Hulpcontact			1NO + 1NC
Kortstondig bestand tegen stroom (A)	10S		72	96	144	200	256
AC-3 Nominale werkstroom (A)	220V/230V		9	12	18	25	32
	380V/400V		9	12	18	25	32
	660V/690V		6.5	8.9	12	18	22
AC-3 capaciteit van fase 3 kooiankermotor (AC-3) KW	220V/230V		2.2	3	4	5.5	7.5
	380V/400V		4	5.5	7.5	11	15
	660V/690V		5.5	7.5	10	15	18.5
Verrichtingsfrequentie (tijden/h)	Elektrisch leven		1200				600
	Mechanisch leven		3600
AC-3 Elektrische levensduur (10000/keer)			100	100	100	100	80
Mechanische levensduur (10000/keer)			1000	1000	1000	1000	800
Uitgerust type zekering			RT16-20	RT16-20	RT16-32	RT16-40	RT16-50
Nominale voedingsspanning Us(V)	50/60Hz		12~480
Werkingsbereik	Intrekken		(85%~110%)Us +40℃
	vrijgeven		(20%~75%)Us -5℃
Ac spoel gemiddeld vermogen (VA)	Begin		70			110
	Houden		8			11
Energie-efficiëntieklasse			klasse 3
Thermisch verlies (W)			2~3			3~4
Aandrijvingstijd (ms)	Dichtbij		12~35
	Pauze		5~20
Bedrading hoofdcircuit	flexibele draad zonder kou terminal indrukken (㎟)	1 stok	1~4	1~4	1.5~6	1.5~10	2.5~10
		2 stokjes	1~4	1~4	1.5~6	1.5~6	2.5~10
	flexibele draad met koude terminal indrukken (㎟)	1 stok	1~4	1~4	1~6	1~6	1~10
		2 stokjes	1~2.5	1~2.5	1~4	1~4	1.5~6
	Harde draad (㎟)	1 stok	1~4	1~4	1.5~6	1.5~6	1.5~10
		2 stokjes	1~4	1~4	1.5~6	1.5~6	2.5~10
	Bevestigingsschroef maat		M3.5			M4
	Aanhaalmoment (Nm)		0,8			1.2
Regellusbedrading	flexibele draad zonder kou terminal indrukken (㎟)	1 stok	1~4	1~4	1~4	1~4	1~4
		2 stokjes	1~4	1~4	1~4	1~4	1~4
	flexibele draad met koude terminal indrukken (㎟)	1 stok	1~4	1~4	1~4	1~4	1~4
		2 stokjes	1~2.5	1~2.5	1~2.5	1~2.5	1~2.5
	Harde draad (㎟)	1 stok	1~4	1~4	1~4	1~4	1~4
		2 stokjes	1~4	1~4	1~4	1~4	1~4
	Bevestigingsschroef maat		M3.5
	Aanhaalmoment (Nm)		0,8

Uiterlijk en installatiedimensie:

Motorbesturing AC elektrische schakelaar 18A 3 fasen 24V 110V 220V 380V 60Hz 1

Installatie afmeting:

Type	Een max	B-max	max	a	b	∅
SC1-09~18	45	77	86	35	50/60	4.5
SC1-25~32	45	85	92	35	60/70	4.5
SC1-40~65	75	127	119	40	100/110	6.5
SC1-80~95	85	127	130	40	100/110	6.5

Motorbesturing AC elektrische schakelaar 18A 3 fasen 24V 110V 220V 380V 60Hz 2

Motorbesturing AC elektrische schakelaar 18A 3 fasen 24V 110V 220V 380V 60Hz 3

FAQ:

1. Hoe lang duurt het voordat ik antwoord krijg na het versturen van een aanvraag?

We reageren binnen 24 uur, ook in het weekend of op feestdagen.

2. Is er een OEM/ODM-pakket beschikbaar?

Ja, OEM/ODM-pakketten zijn welkom.Wij zijn professioneel op OEM/ODM-werk.

3. Biedt u monsters aan als we willen testen?

Ja.We denken dat monsters erg belangrijk zijn voor bulkbestellingen.We kunnen monsters sturen.

label:

Plaats van herkomst:	China
Merknaam:	YOKG
Certificering:	CE,TUV,CB
Modelnummer:	SC1-09,SC1-12, SC1-18,SC1-25, SC1-32

Min. bestelaantal:	100 STKS:
Prijs:	negotiable
Verpakking Details:	Elke eenheid wordt ingepakt in één individuele binnendoos
Levertijd:	15 dagen of afhankelijk van het bestellen AANTAL:
Betalingscondities:	L/C, D/P, T/T
Levering vermogen:	100000 stuks per maand:
