Gedetailleerde informatie

Fase:	3	Spanning hoofdcircuit::	220V, 480V
Elektriciteitstype:	AC	Type:	Ac schakelaar
Frequentie:	AC 50/60Hz	Werktemperatuur:	-5℃ tot 40℃
Markeren:	20A Ac magnetische elektrische schakelaar , AC220V/380V AC elektrische schakelaar , Ac magnetische elektrische schakelaar

Productomschrijving

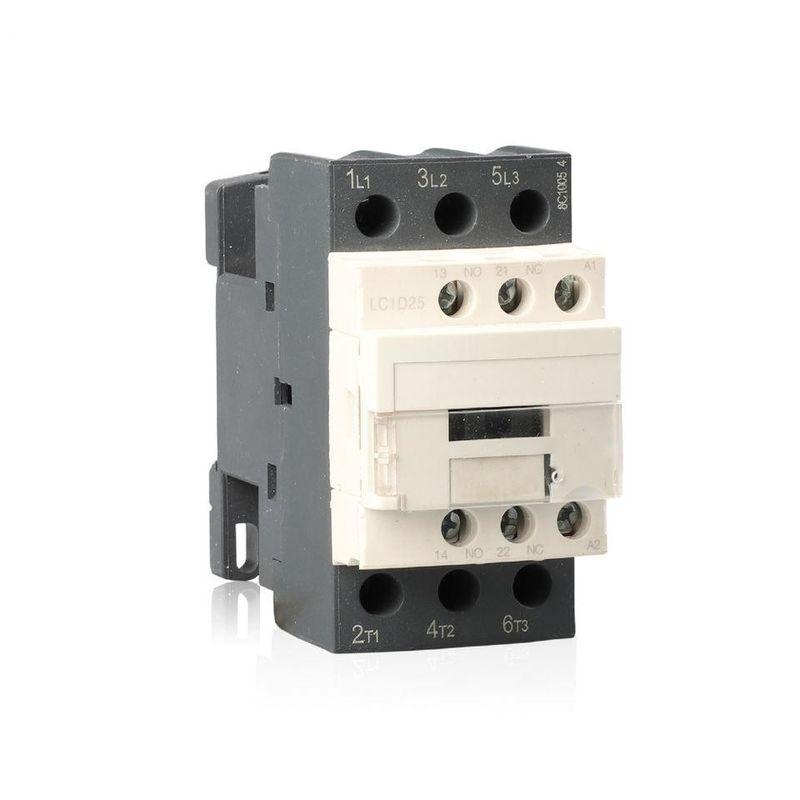

20A Spoelspanning AC220V/380V Motor Starter Magneetschakelaar 3P+NO+NC Ac Magnetische Magneetschakelaar

Functies:
DIN-rail montage.
AC-contactor is geschikt voor het maken en verbreken van circuits over lange afstanden.
Frequent starten en regelen van de AC-motoren.

Model en implicatie:

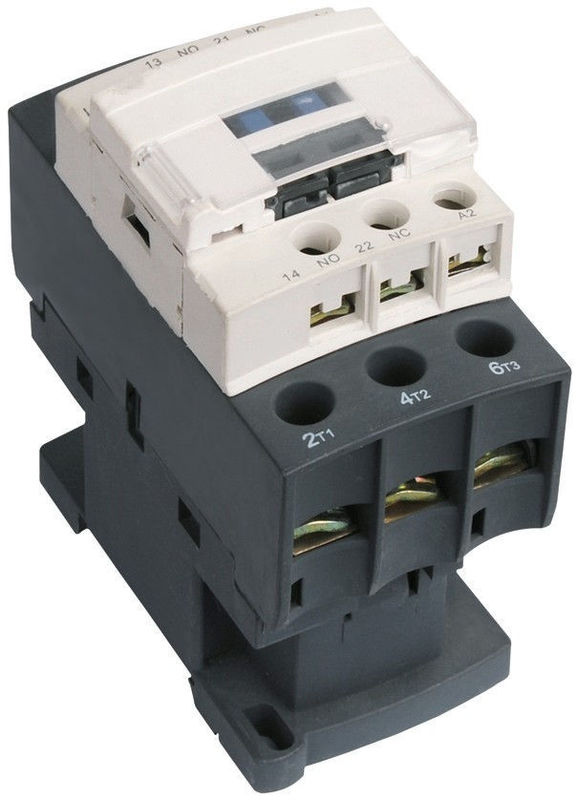

20A Spoelspanning Motor Starter Magneetschakelaar AC220V/380V 3P+NO+NC Ac Magnetisch 0

Hoofdparameters en technische prestaties:

Type			SC1-09	SC1-12	SC1-18	SC1-25	SC1-32
Nominale verwarmingsstroom (A)			20	20	25	32	40
Nominale isolatiespanning (V)			690
Nominale slagvastheid spanning (KV)			6
Nominale maakcapaciteit			10le
Nominaal breekvermogen			8le
Polen			3
Hulpcontact			1NO + 1NC
Kortstondig bestand tegen stroom (A)	10S		72	96	144	200	256
AC-3 Nominale werkstroom (A)	220V/230V		9	12	18	25	32
	380V/400V		9	12	18	25	32
	660V/690V		6.5	8.9	12	18	22
AC-3 capaciteit van fase 3 kooiankermotor (AC-3) KW	220V/230V		2.2	3	4	5.5	7.5
	380V/400V		4	5.5	7.5	11	15
	660V/690V		5.5	7.5	10	15	18.5
Verrichtingsfrequentie (tijden/h)	Elektrisch leven		1200				600
	Mechanisch leven		3600
AC-3 Elektrische levensduur (10000/keer)			100	100	100	100	80
Mechanische levensduur (10000/keer)			1000	1000	1000	1000	800
Uitgerust type zekering			RT16-20	RT16-20	RT16-32	RT16-40	RT16-50
Nominale voedingsspanning Us(V)	50/60Hz		12~480
Werkingsbereik	Intrekken		(85%~110%)Us +40℃
	vrijgeven		(20%~75%)Us -5℃
Ac spoel gemiddeld vermogen (VA)	Begin		70			110
	Houden		8			11
Energie-efficiëntieklasse			klasse 3
Thermisch verlies (W)			2~3			3~4
Aandrijvingstijd (ms)	Dichtbij		12~35
	Pauze		5~20
Bedrading hoofdcircuit	flexibele draad zonder kou terminal indrukken (㎟)	1 stok	1~4	1~4	1.5~6	1.5~10	2.5~10
		2 stokjes	1~4	1~4	1.5~6	1.5~6	2.5~10
	flexibele draad met koude terminal indrukken (㎟)	1 stok	1~4	1~4	1~6	1~6	1~10
		2 stokjes	1~2.5	1~2.5	1~4	1~4	1.5~6
	Harde draad (㎟)	1 stok	1~4	1~4	1.5~6	1.5~6	1.5~10
		2 stokjes	1~4	1~4	1.5~6	1.5~6	2.5~10
	Bevestigingsschroef maat		M3.5			M4
	Aanhaalmoment (Nm)		0,8			1.2
Regellusbedrading	flexibele draad zonder kou terminal indrukken (㎟)	1 stok	1~4	1~4	1~4	1~4	1~4
		2 stokjes	1~4	1~4	1~4	1~4	1~4
	flexibele draad met koude terminal indrukken (㎟)	1 stok	1~4	1~4	1~4	1~4	1~4
		2 stokjes	1~2.5	1~2.5	1~2.5	1~2.5	1~2.5
	Harde draad (㎟)	1 stok	1~4	1~4	1~4	1~4	1~4
		2 stokjes	1~4	1~4	1~4	1~4	1~4
	Bevestigingsschroef maat		M3.5
	Aanhaalmoment (Nm)		0,8

Uiterlijk en installatiedimensie:

20A Spoelspanning Motor Starter Magneetschakelaar AC220V/380V 3P+NO+NC Ac Magnetisch 1

Installatie afmeting:

Type	Een max	B-max	max	a	b	∅
SC1-09~18	45	77	86	35	50/60	4.5
SC1-25~32	45	85	92	35	60/70	4.5
SC1-40~65	75	127	119	40	100/110	6.5
SC1-80~95	85	127	130	40	100/110	6.5

20A Spoelspanning Motor Starter Magneetschakelaar AC220V/380V 3P+NO+NC Ac Magnetisch 2

20A Spoelspanning Motor Starter Magneetschakelaar AC220V/380V 3P+NO+NC Ac Magnetisch 3

FAQ:

1. Hoe lang duurt het voordat ik antwoord krijg na het versturen van een aanvraag?

We reageren binnen 24 uur, ook in het weekend of op feestdagen.

2. Is er een OEM/ODM-pakket beschikbaar?

Ja, OEM/ODM-pakketten zijn welkom.Wij zijn professioneel op OEM/ODM-werk.

3. Biedt u monsters aan als we willen testen?

Ja.We denken dat monsters erg belangrijk zijn voor bulkbestellingen.We kunnen monsters sturen.

4.Kan ik vóór de bestelling een bezoek brengen aan uw fabriek?
A: Wel welkom!Ons fabrieksadres: Yueqing City, Wenzhou, Zhejiang, China

5.Als ik de bestelling wil vrijgeven, wat is dan de betaalmethode die u accepteert?
A: Wij accepteren T/T, Western Union, L/C, enz.

label:

Plaats van herkomst:	China
Merknaam:	YOKG
Certificering:	CE,TUV,CB
Modelnummer:	SC1-09,SC1-12, SC1-18,SC1-25, SC1-32

Min. bestelaantal:	100 STKS:
Prijs:	negotiable
Verpakking Details:	Elke eenheid wordt ingepakt in één individuele binnendoos
Levertijd:	15 dagen of afhankelijk van het bestellen AANTAL:
Betalingscondities:	L/C, D/P, T/T
Levering vermogen:	100000 stuks per maand:
