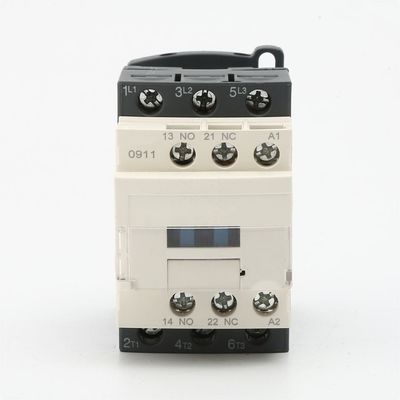

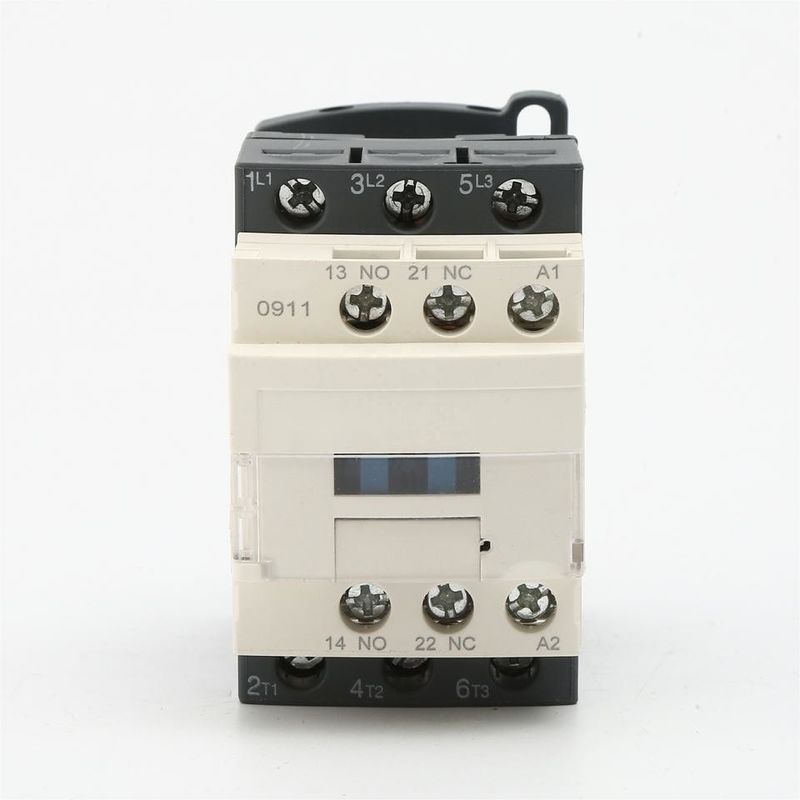

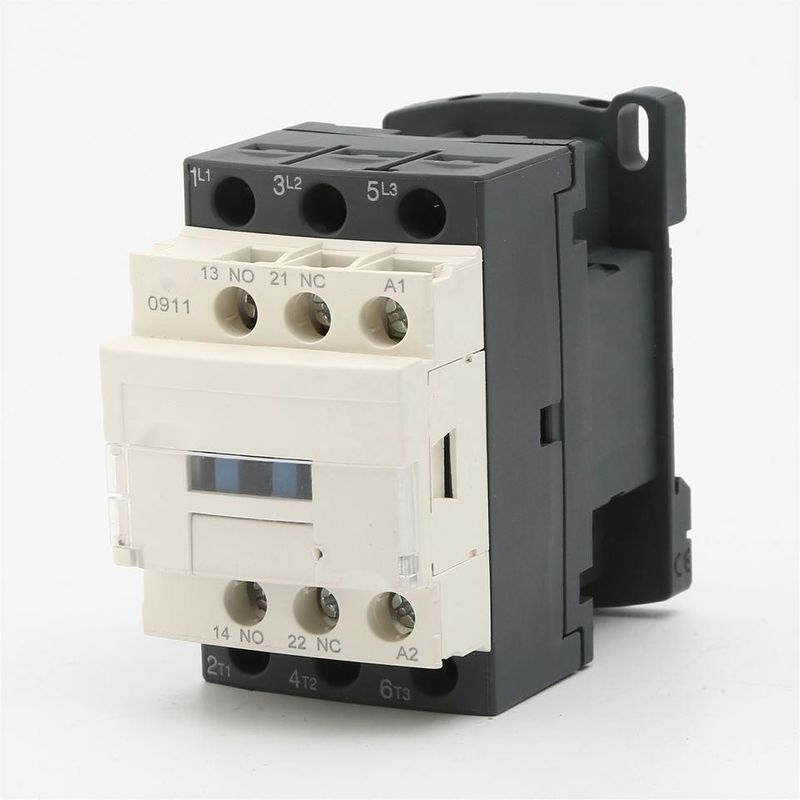

LC1 D09 D18 D32 D40 AC Magneetschakelaar 3 Fase 220V 9A 380V Spoel Ac Magnetische Magneetschakelaar
Algemene gegevens:
Hoofdparameters en technische prestaties:
Type | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
Nominale verwarmingsstroom (A) | 20 | 20 | 25 | 32 | 40 | ||
Nominale isolatiespanning (V) | 690 | ||||||
Nominale slagvastheid spanning (KV) | 6 | ||||||
Nominale maakcapaciteit | 10le | ||||||
Nominaal breekvermogen | 8le | ||||||
Polen | 3 | ||||||
Hulpcontact | 1NO + 1NC | ||||||
Kortstondig bestand tegen stroom (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
AC-3 Nominale werkstroom (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
380V/400V | 9 | 12 | 18 | 25 | 32 | ||
660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
AC-3 capaciteit van fase 3 kooiankermotor (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
Verrichtingsfrequentie (tijden/h) | Elektrisch leven | 1200 | 600 | ||||
Mechanisch leven | 3600 | ||||||
AC-3 Elektrische levensduur (10000/keer) | 100 | 100 | 100 | 100 | 80 | ||
Mechanische levensduur (10000/keer) | 1000 | 1000 | 1000 | 1000 | 800 | ||
Uitgerust type zekering | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
Nominale voedingsspanning Us(V) | 50/60 Hz | 12~480 | |||||
Werkingsbereik | Intrekken | (85%~110%)Us +40℃ | |||||
vrijgeven | (20%~75%)Us -5℃ | ||||||
Ac spoel gemiddeld vermogen (VA) | Begin | 70 | 110 | ||||
Houden | 8 | 11 | |||||
Energie-efficiëntieklasse | klasse 3 | ||||||
Thermisch verlies (W) | 2~3 | 3~4 | |||||
Aandrijvingstijd (ms) | Dichtbij | 12~35 | |||||
Pauze | 5~20 | ||||||
Bedrading hoofdcircuit | flexibele draad zonder kou terminal indrukken (㎟) |
1 stok | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
2 stokjes | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
flexibele draad met koude terminal indrukken (㎟) |
1 stok | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
2 stokjes | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
Harde draad (㎟) | 1 stok | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
2 stokjes | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
Bevestigingsschroef maat | M3.5 | M4 | |||||
Aanhaalmoment (Nm) | 0,8 | 1.2 | |||||
Regellusbedrading | flexibele draad zonder kou terminal indrukken (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
2 stokjes | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
flexibele draad met koude terminal indrukken (㎟) |
1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 stokjes | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
Harde draad (㎟) | 1 stok | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 stokjes | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
Bevestigingsschroef maat | M3.5 | ||||||
Aanhaalmoment (Nm) | 0,8 |
Uiterlijk en installatiedimensie:
Installatie afmeting:
Type | Een max | B-max | max | a | b | ∅ |
SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
