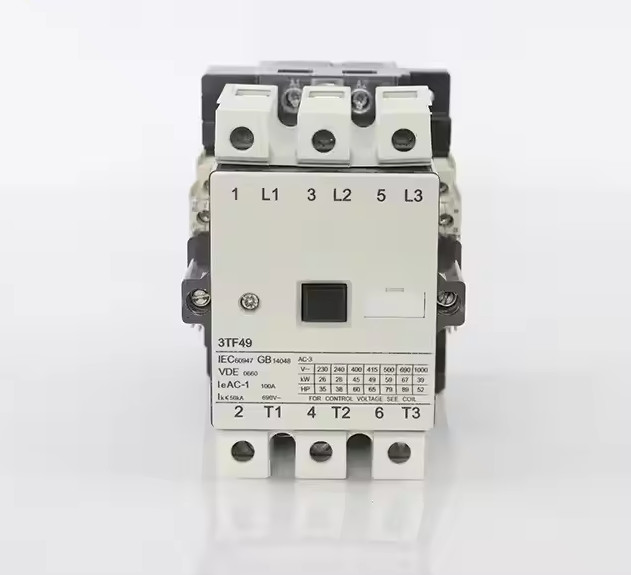

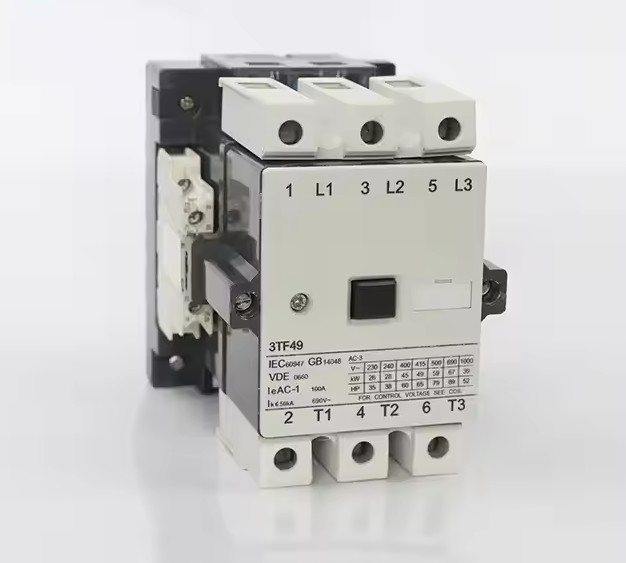

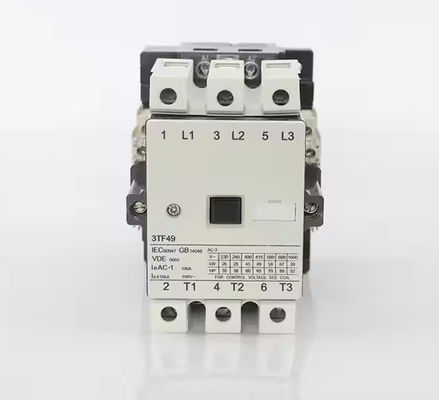

3TF-serie wisselstroomcontactor wordt gebruikt voor het maken en breken, en voor het frequent starten en bedienen van de motor.
Het product voldoet aan de IEC60947-4-1-standaard.

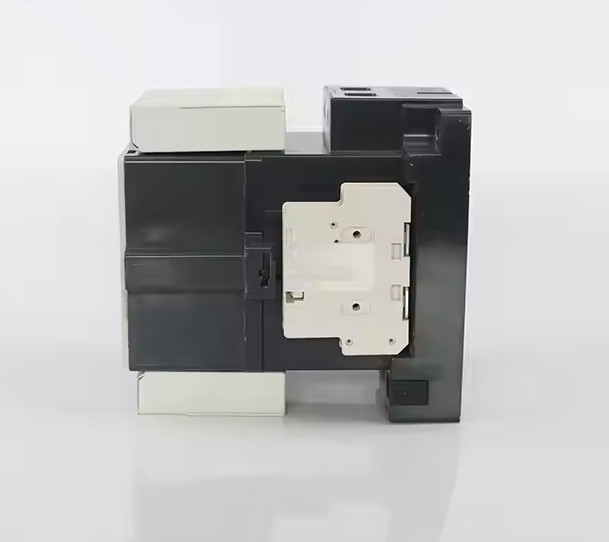

De hulpcontacten zijn op maximaal 2NO+2NC aangebracht, er wordt gebruik gemaakt van de flexibele vergrendelingsverbinding tussen de steun en de kern.
Hoofdparameters en technische prestaties:
| Type | STF46 | STF47 | STF48 | STF49 | STF50 | STF51 | ||
| Nominale verwarmingsstroom (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Nominale isolatiespanning (V) | 690 | |||||||
| Nominale slagstandspanning (KV) | 6 | |||||||
| Nominale productiecapaciteit | 10e | |||||||
| Nominale breekcapaciteit | 8e | |||||||
| Pools | 3 | |||||||
| Hulppunt | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Kortdurende weerstand tegen stroom ((A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Nominale werkstroom ((A) |
380 V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Beheersbaar motorvermogen (KW) 50 Hz |
AC-3 | 220 V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380 V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500 V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660 V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380 V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660 V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| Operatiefrequentie (tijd/uur) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Elektrische levensduur (10000/tijd) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Mechanische levensduur (10000/tijd) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Aantrekken Tolerantie van de werkspanning van de spoel (AC) | (85%~110%) +40°C | |||||||
| Aantrekken Spiraal vermogen verbruik | Behoud (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| Ophalen ((VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Bijstandscontact conventionele thermische stroom ((A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Nominale isolatiespanning bij hulpcontact (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Nominale werkstroom van hulpcontact (A) | AC-15 | 380 V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220 V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110 V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220 V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
Vragen:
1Bent u een handelsonderneming of een fabrikant?
Wij zijn een professionele fabrikant van contactoren, schakelaars en andere elektrische goederen.
2Kunt u goederen leveren op verzoek van de klant?
Als u andere eisen heeft, neem dan contact met ons op en we zullen u helpen.
3Als ik een monster nodig heb voor de test, kunt u me dat leveren?
Ja, we kunnen een monster regelen voor pretest. Als u deze service nodig heeft, mail ons dan en we zullen u een offerte geven.
4. Hoe kunt u kwaliteit garanderen?
Altijd een pre-productie monster vóór de massaproductie;
Altijd laatste inspectie vóór verzending;
